Задача:
Разработать CAD-модели и полный комплект конструкторской документации на гидроциклон CAVEX 250.
Использованные средства:
Ручной сканер ScanTech KSCAN20, твердомер, рулетка, штангенциркуль и необходимый пакет CAD программ.
Реализация проекта:
В нашу компанию обратились с задачей cоздания 3D моделей и конструкторской документации на основе гидроциклона зарубежного производства, с целью дальнейшего замещения продукции иностранного предприятия на российском рынке.
Нашим специалистам был выдан гидроциклон, который и послужил исходником для разработки. Перед сканированием гидроциклон был разобран на составные части, очищен от грязи, пыли и оклеен светоотражающими метками.

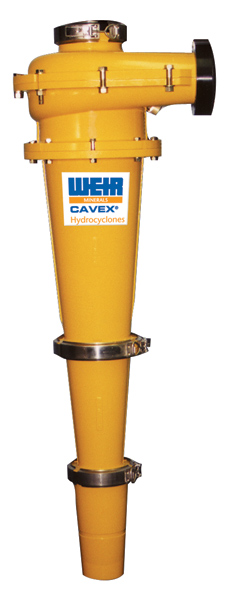

Гидроциклон CAVEX 250
В результате 3D-сканирования были получены облака точек составных частей гидроциклона, которые обрабатывались в CAD-системе Geomagic Design X для получения полигональных сеток.

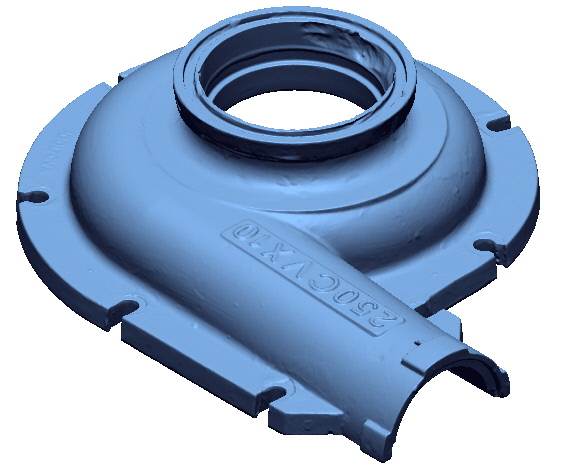

Полигональная сетка питательной камеры гидроциклона

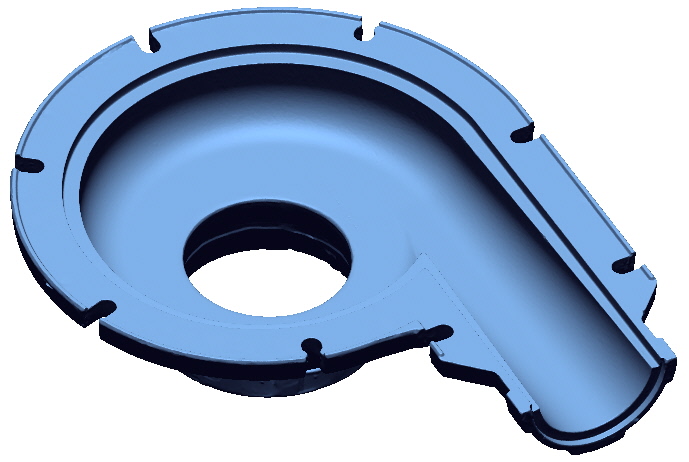

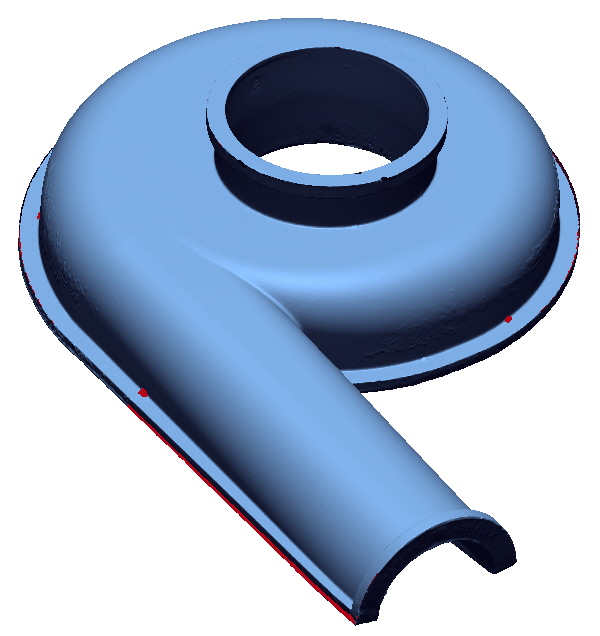

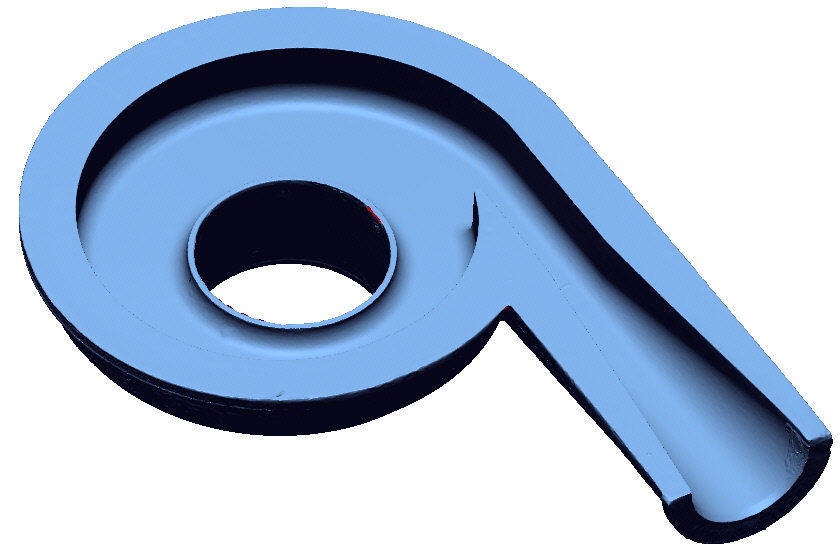

Полигональная сетка футеровки крышки питательной камеры

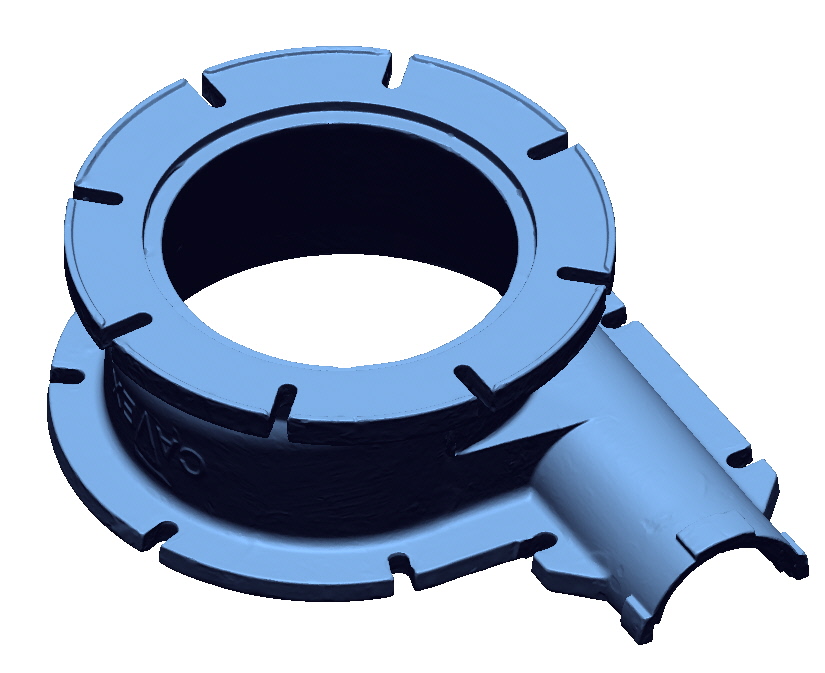

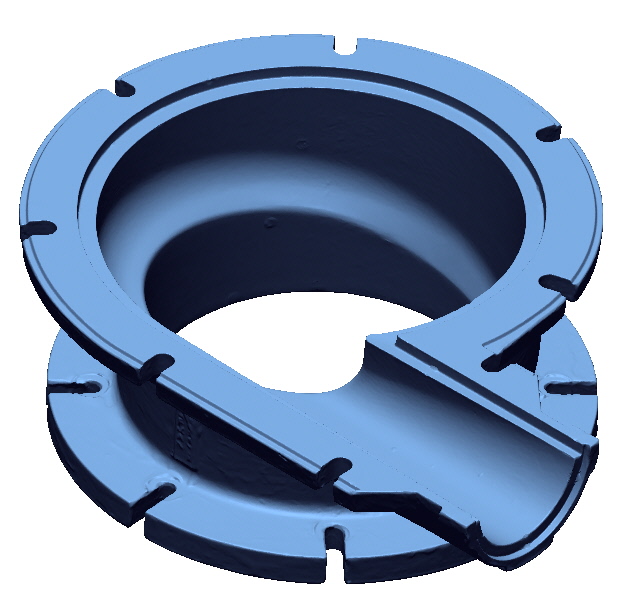

Полигональная сетка корпуса питательной камеры

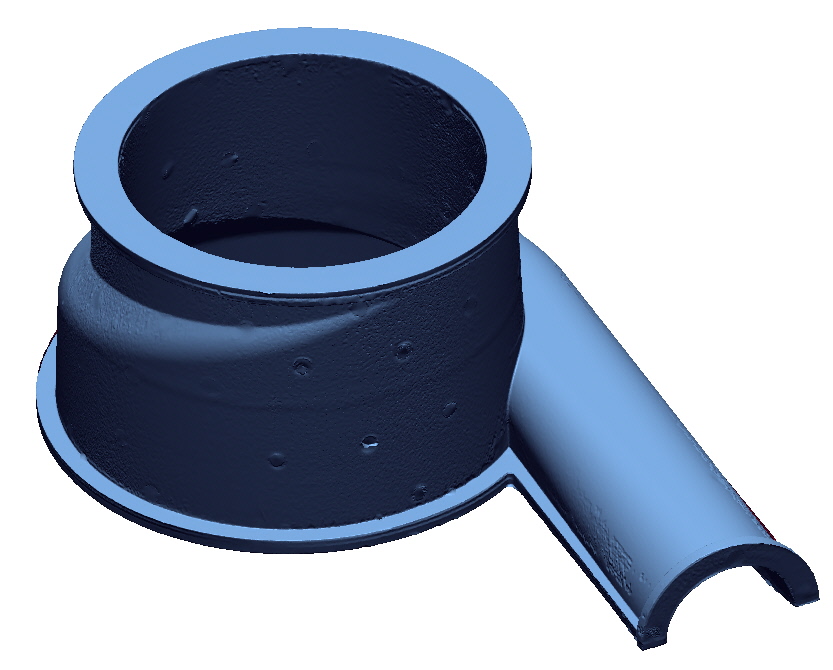

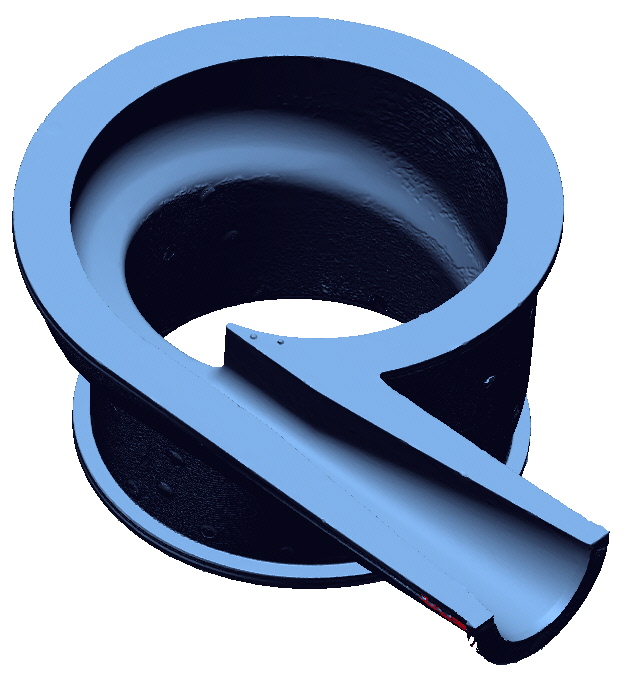

Полигональная сетка футеровки корпуса питательной камеры

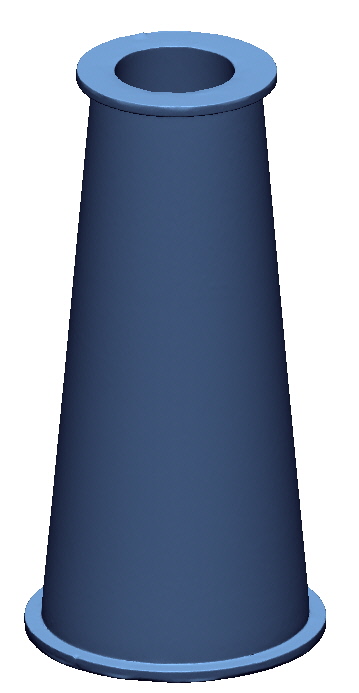

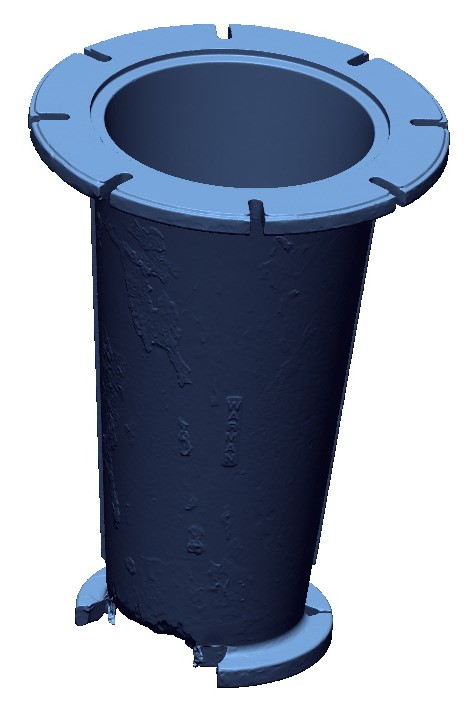

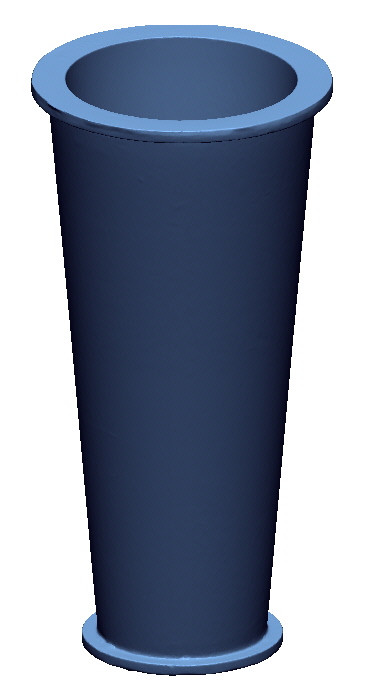

Полигональные сетки первого конуса и футеровки

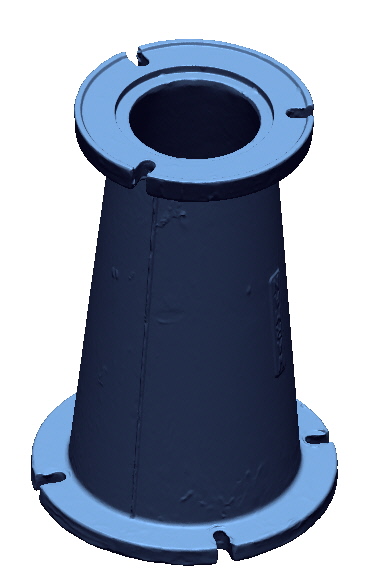

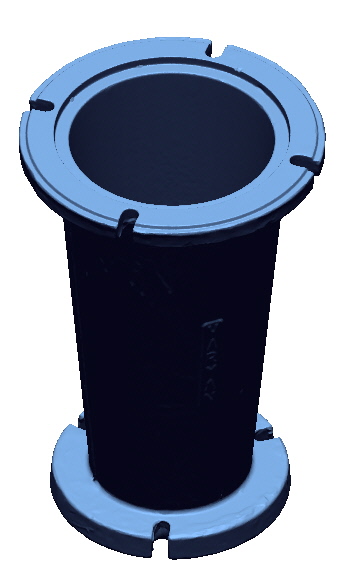

Полигональная сетка второго конуса
Полигональная сетка держателя песковой насадки
Следующим этапом был проведён реверс-инжиниринг составных частей гидроциклона в CAD-системе Geomagic Design X и с учётом изношенности были разработаны 3D-модели в программе Компас-3D.

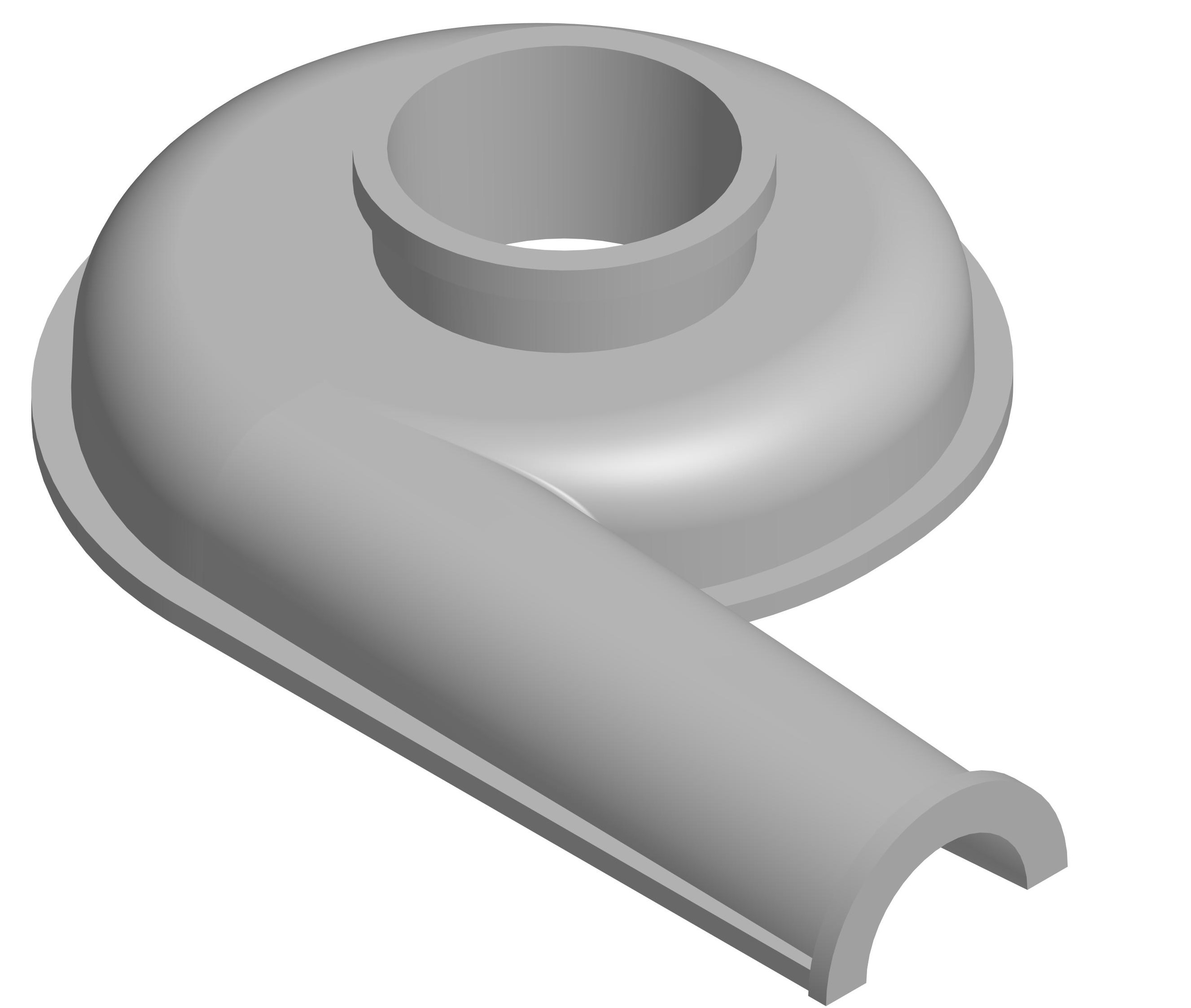

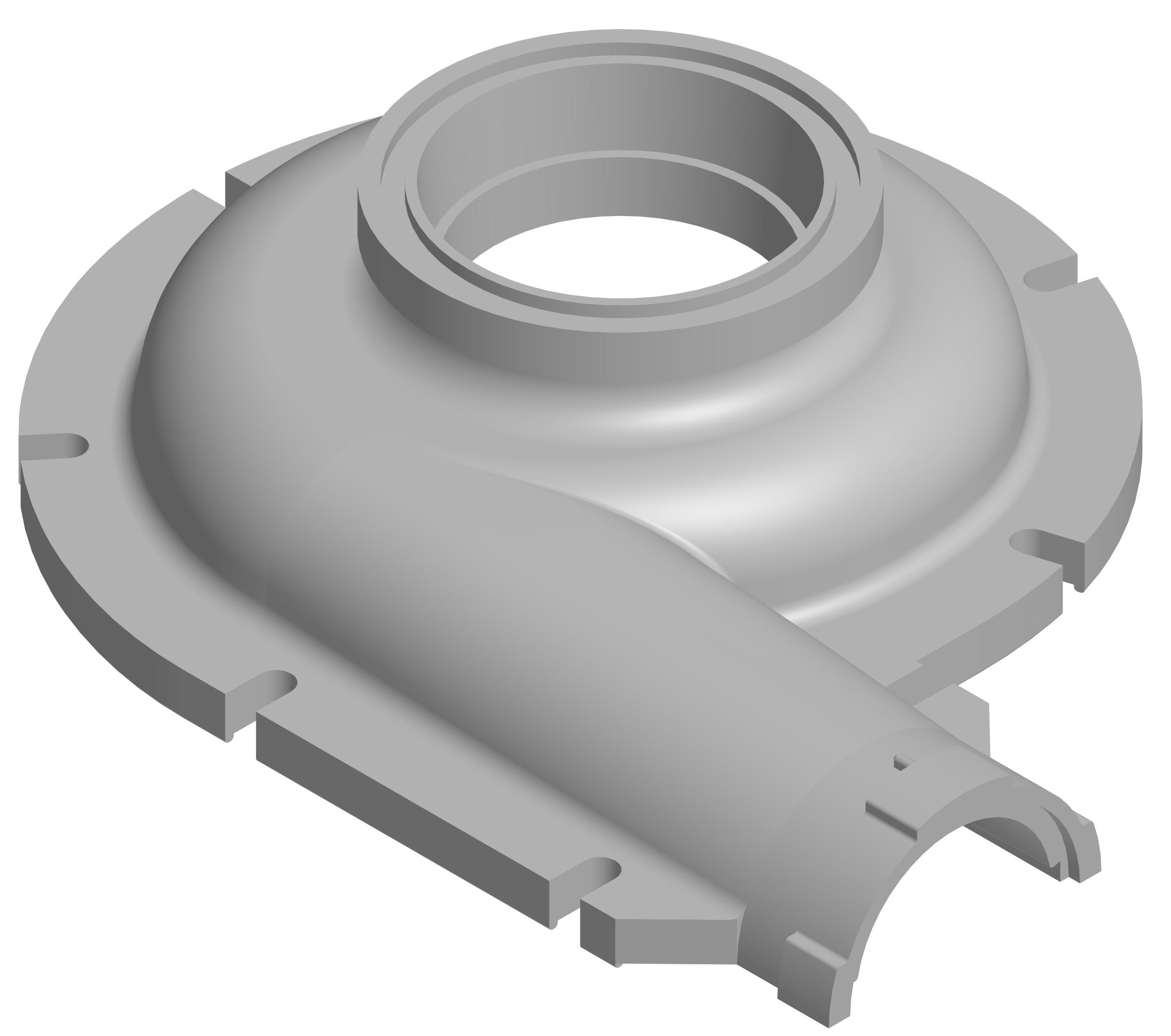

CAD-модели крышки и футеровки питательной камеры

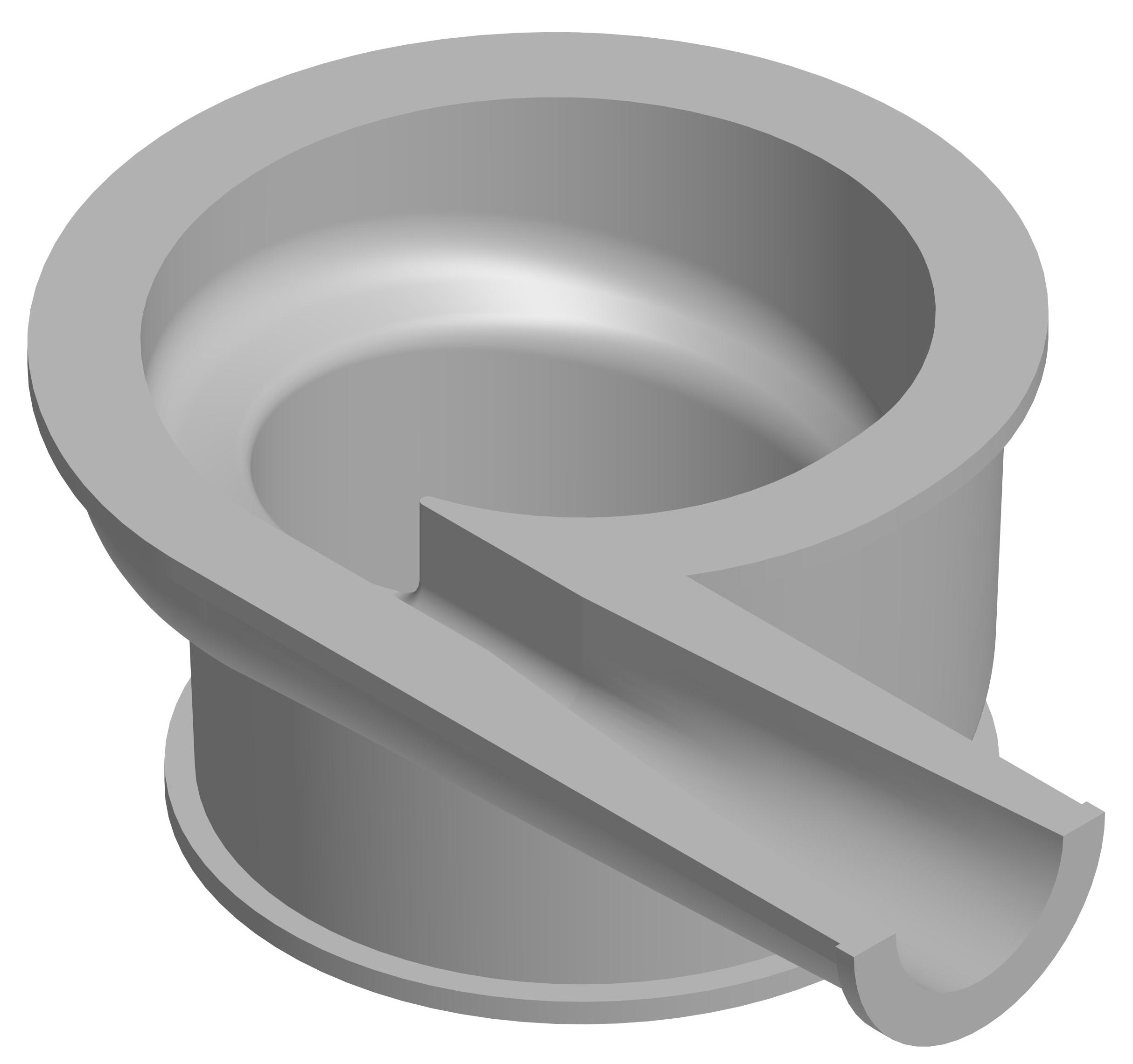

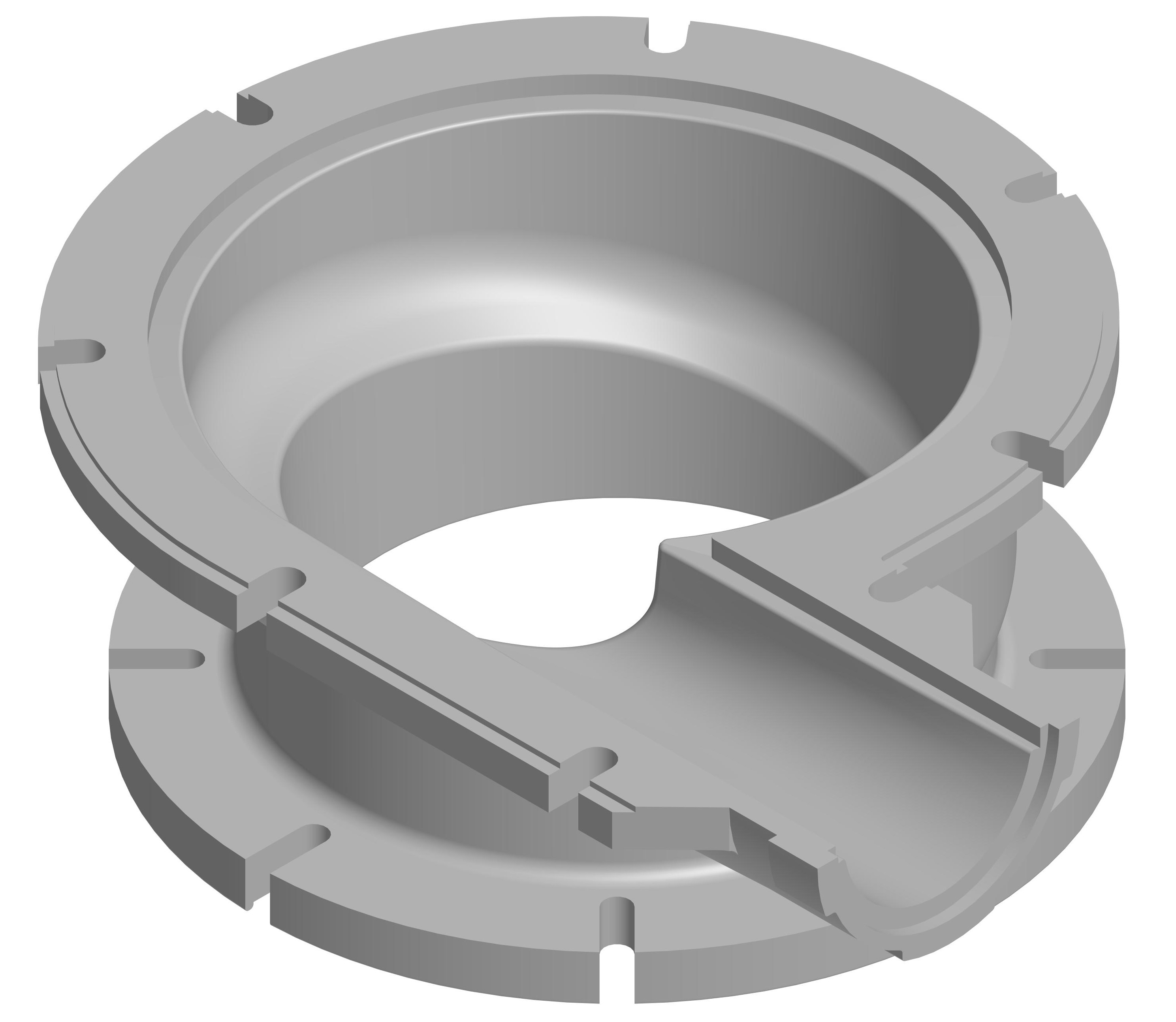

CAD-модели корпуса и футеровки питательной камеры

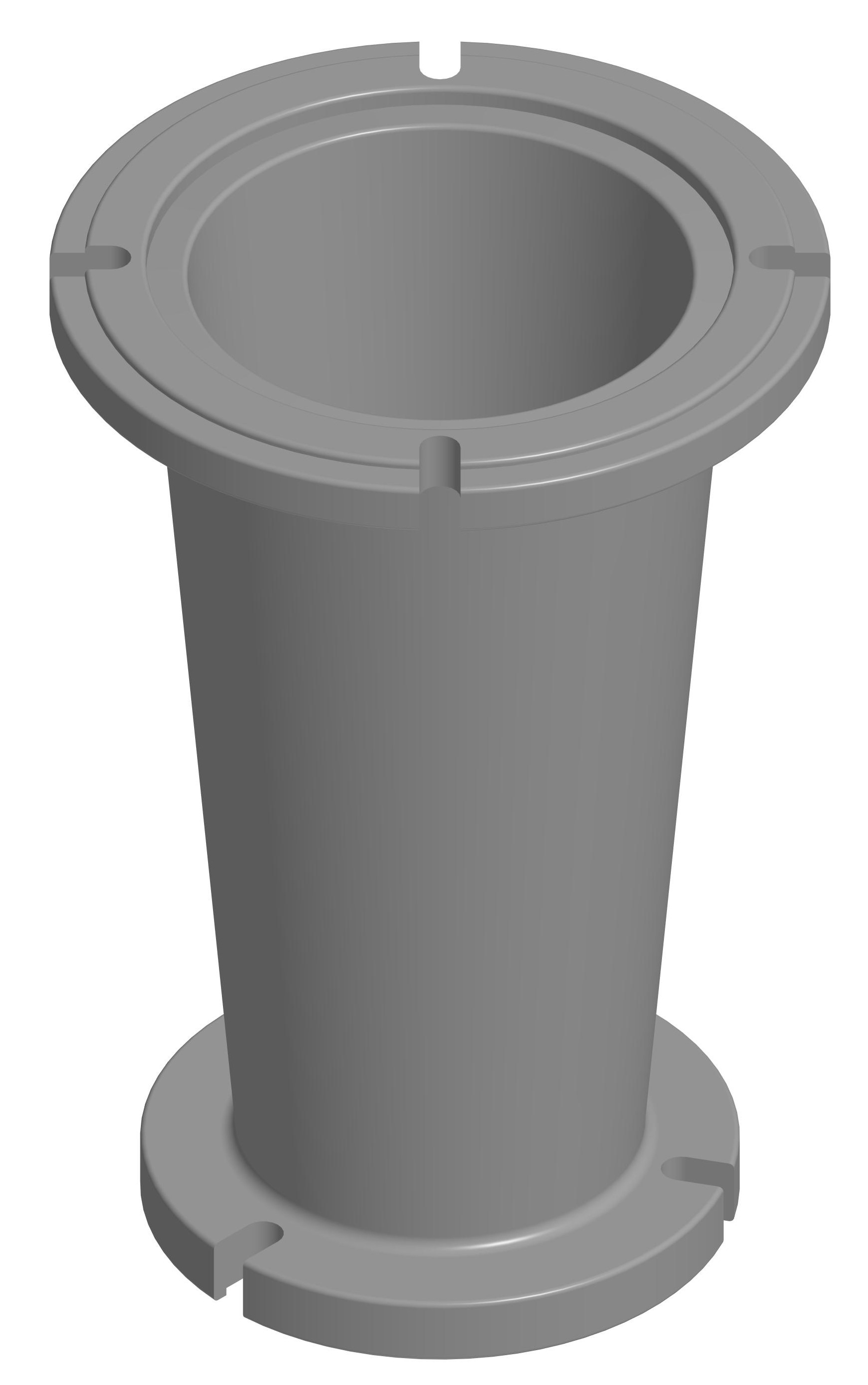

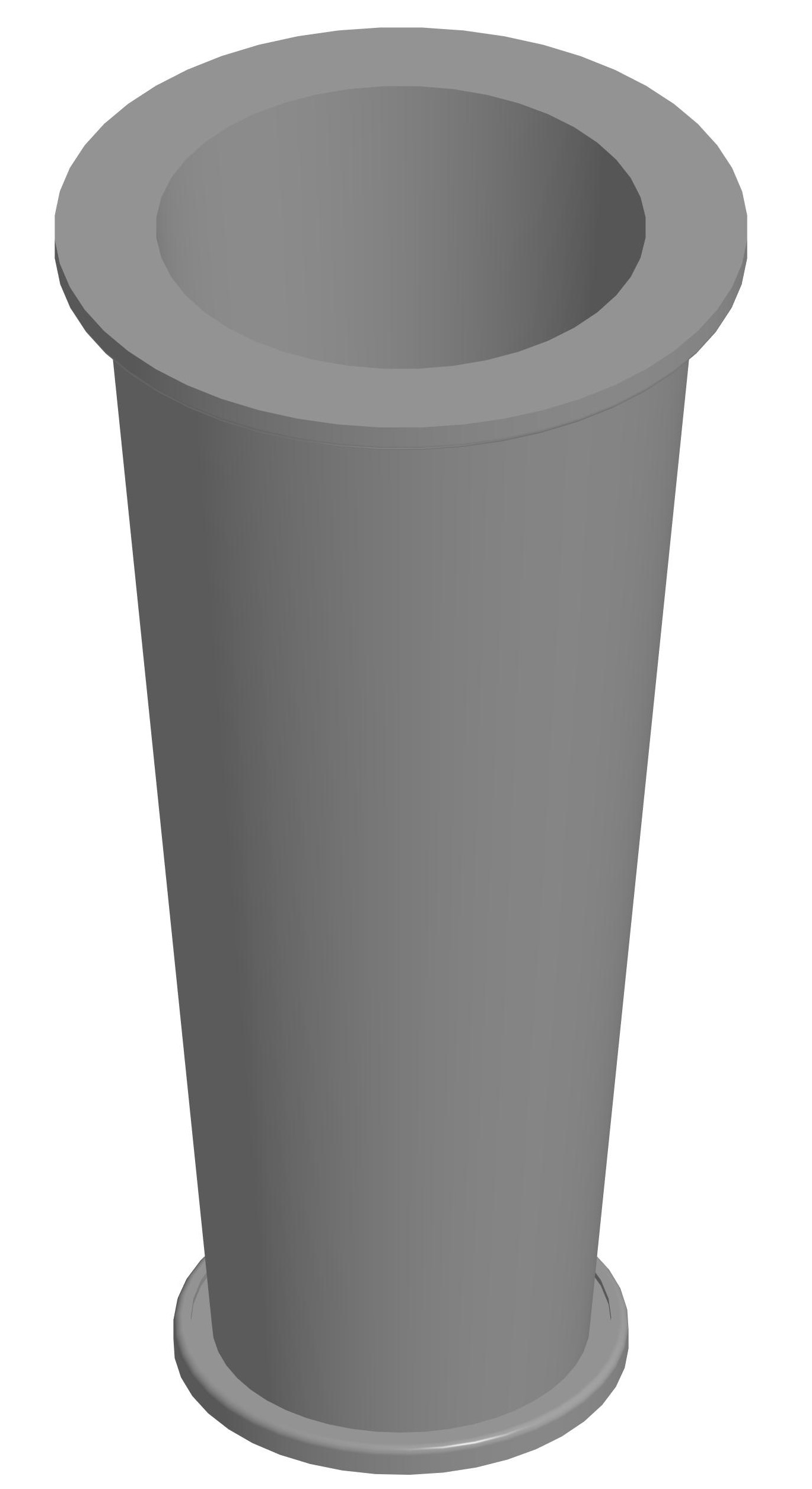

CAD-модели конуса и футеровки

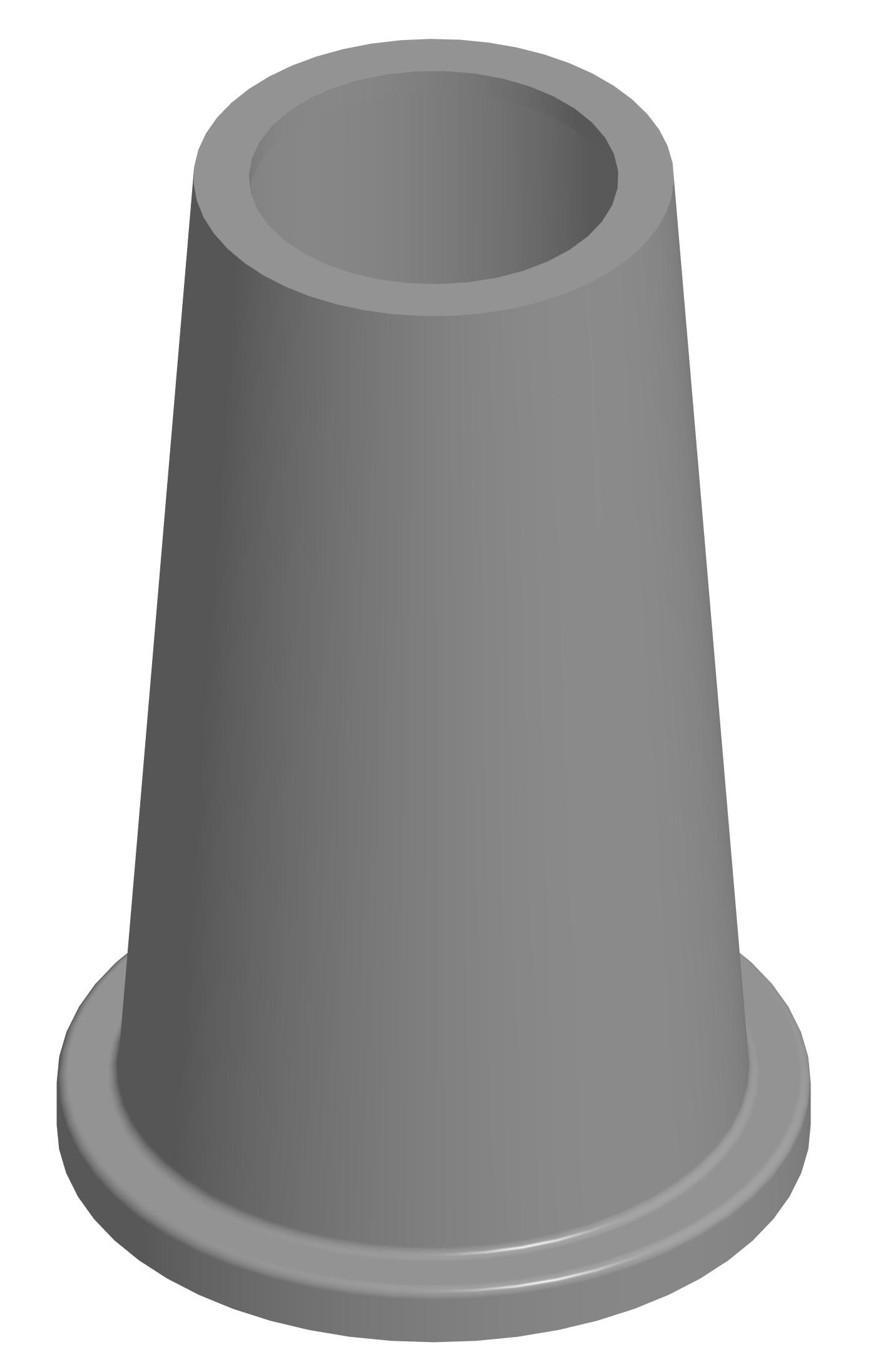

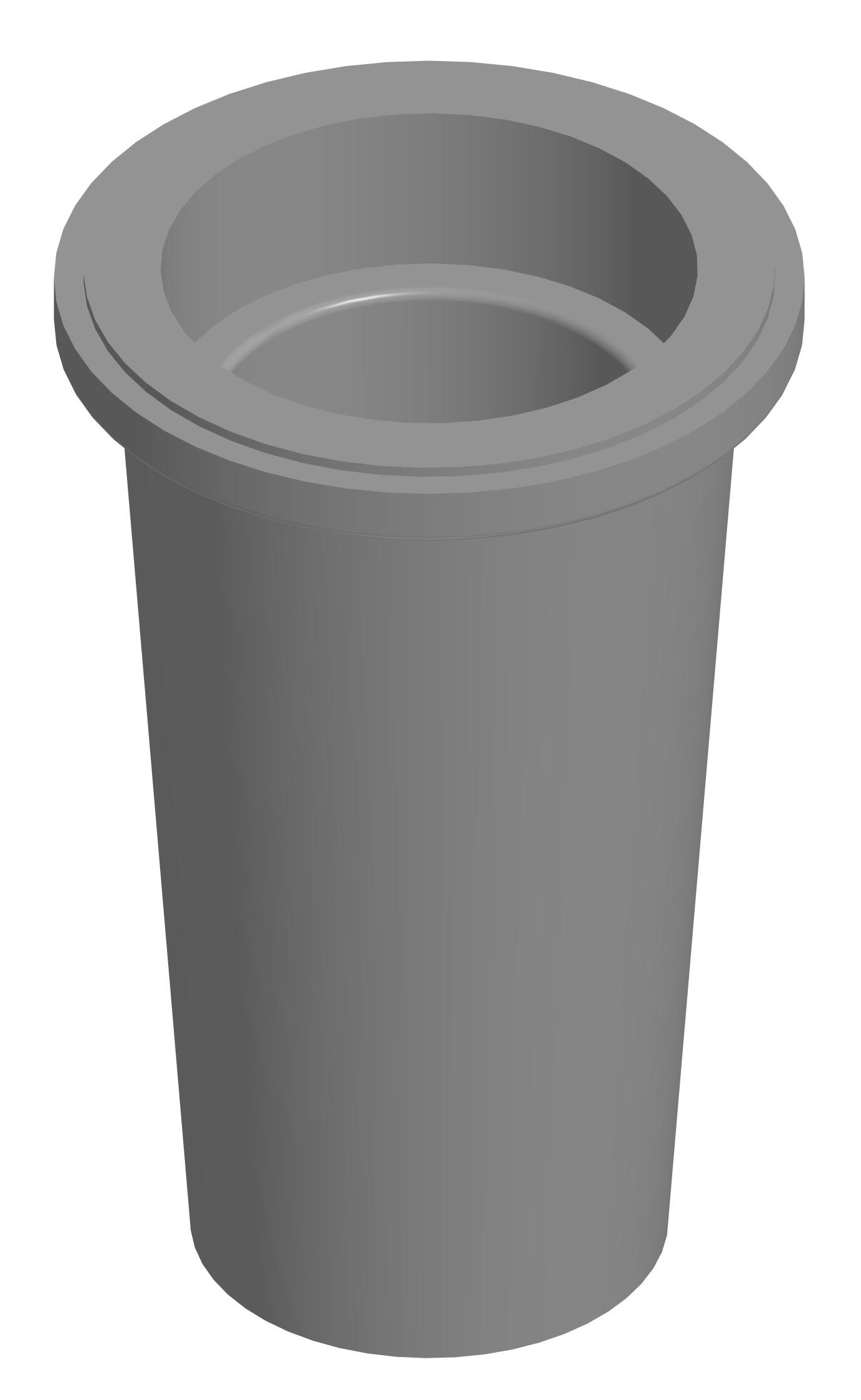

CAD-модель держателя песковой насадки

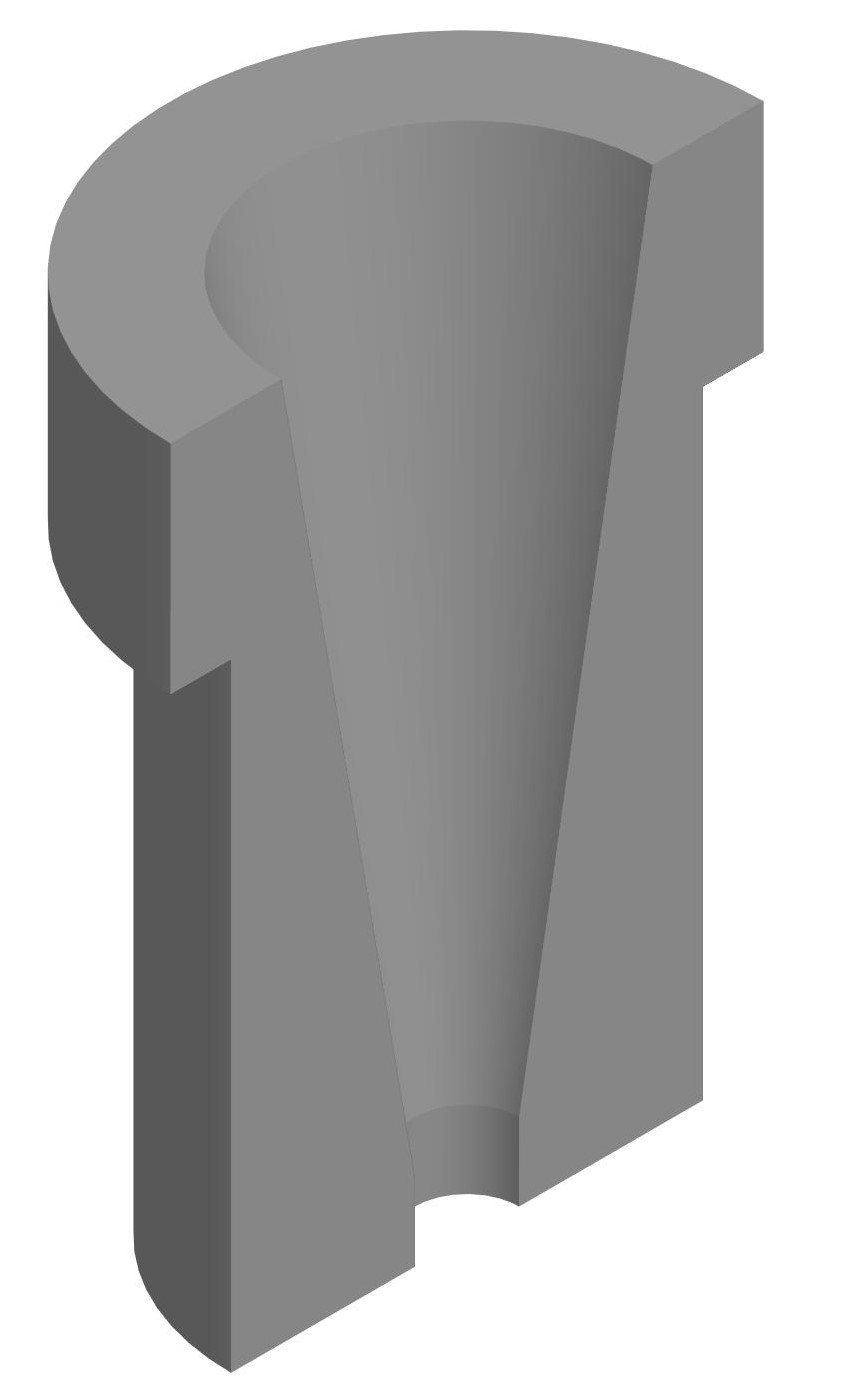

CAD-модель насадки песковой

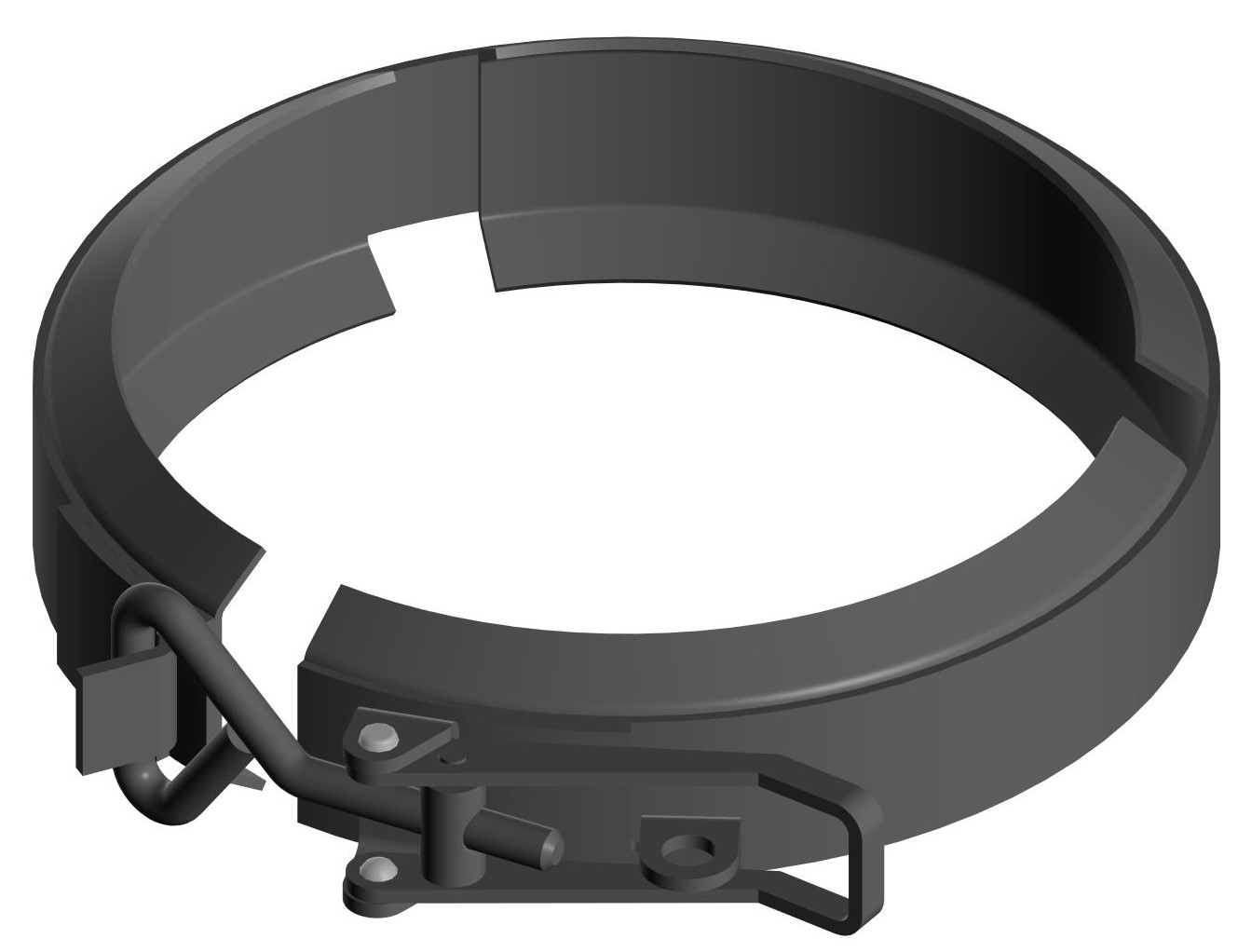

CAD-модель хомута для быстрой сборки

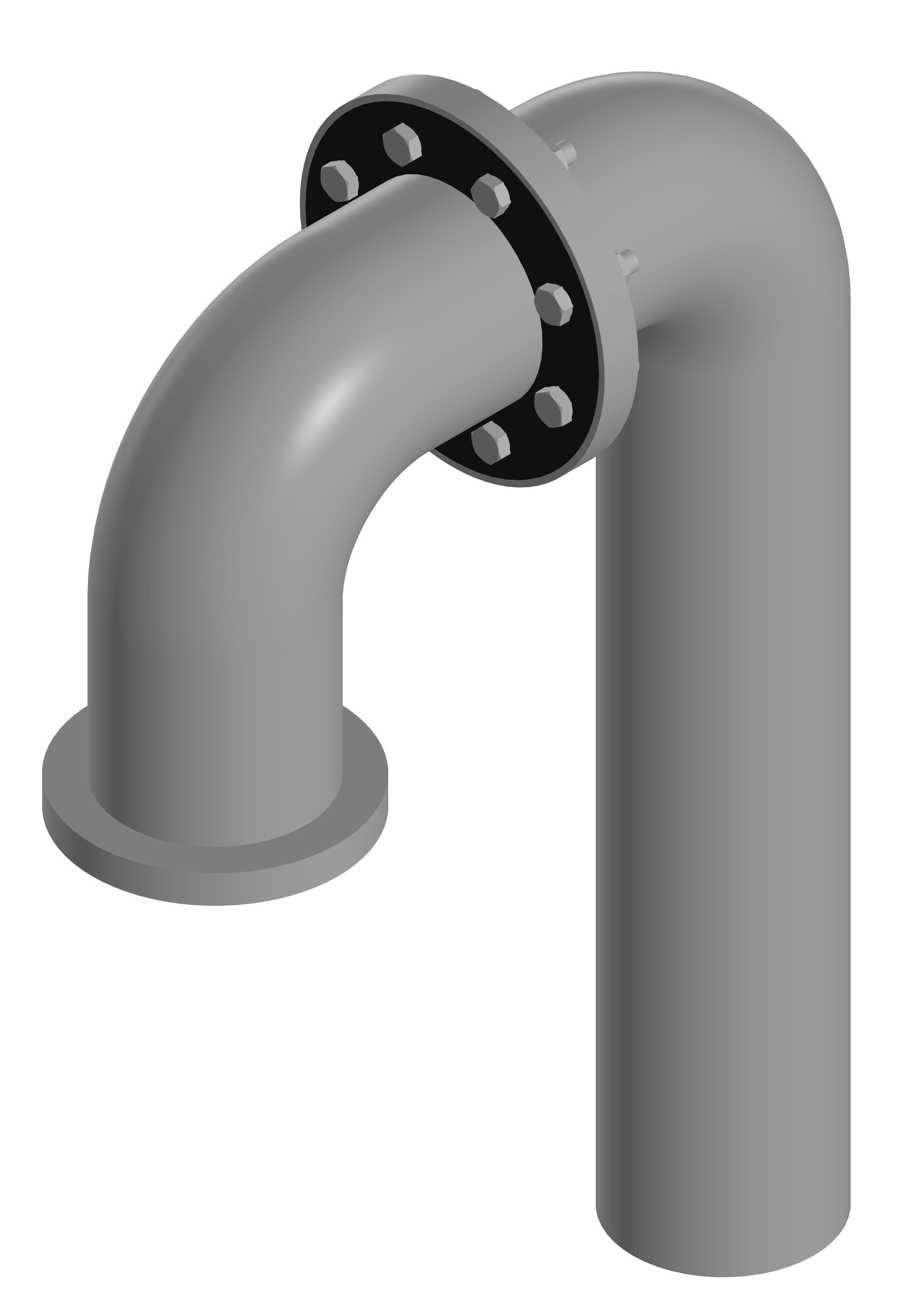

CAD-модель трубопровода слива
После проработки составных частей была произведена общая сборка для контроля собираемости всего гидроциклона. Далее был разработан полный комплект конструкторской документации в соответствии со всеми требованиями ЕСКД.
Гидроциклон в сборе
