Задача:
Разработать CAD-модели и полный комплект конструкторской документации на гидроциклон зарубежного производства CAVEX 650 с целью дальнейшего импортозамещения.
Использованные средства:
Поверенный ручной 3D сканер ScanTech KSCAN20, твердомер, рулетка, штангенциркуль и необходимый пакет CAD программ.
Реализация проекта:
В нашу компанию обратились с задачей разработки аналога гидроциклона CAVEX 650. Был организован выезд специалистов для проведения замеров. Перед сканированием гидроциклон был разобран на составные части, очищен от грязи с пылью и оклеен светоотражающими маркерами.

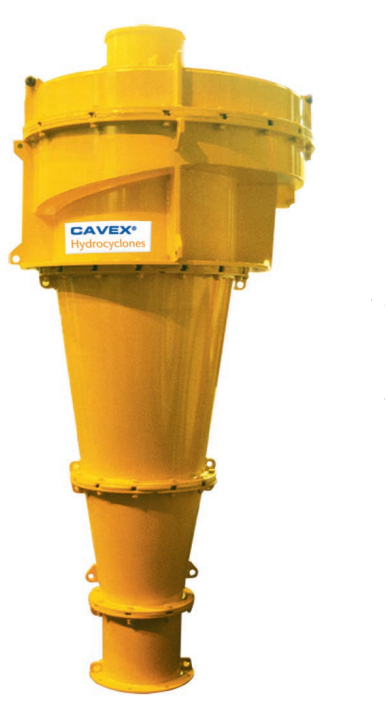

Гидроциклон CAVEX 650
В результате 3D-сканирования были получены облака точек составных частей гидроциклона, которые обрабатывались в CAD-системе Geomagic Design X для получения полигональных сеток.
Так же дополнительно была измерена твердость футеровки по шкале Шора А.

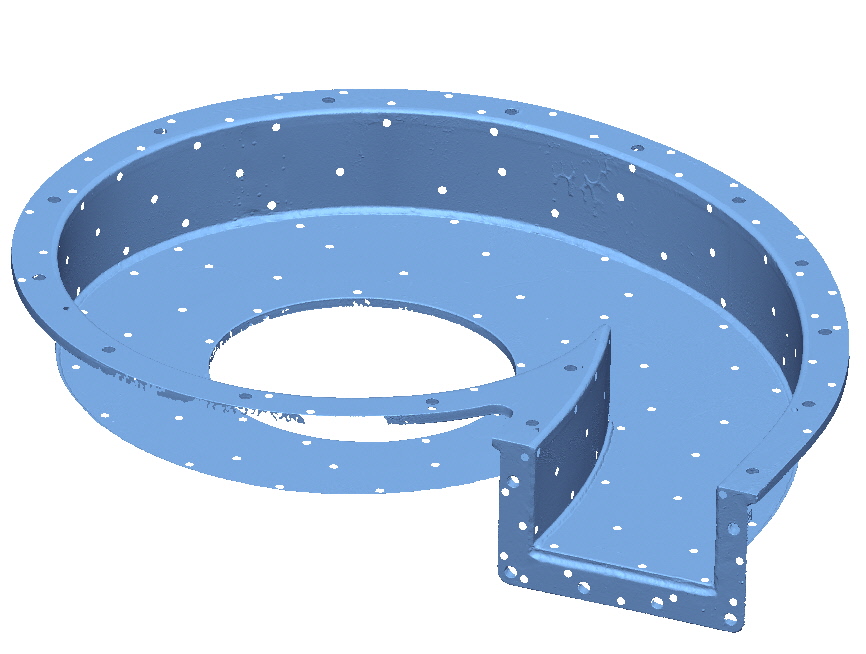

Полигональные сетки крышки и корпуса питательной камеры
Полигональные сетки футеровки кршки и корпуса питательной камеры

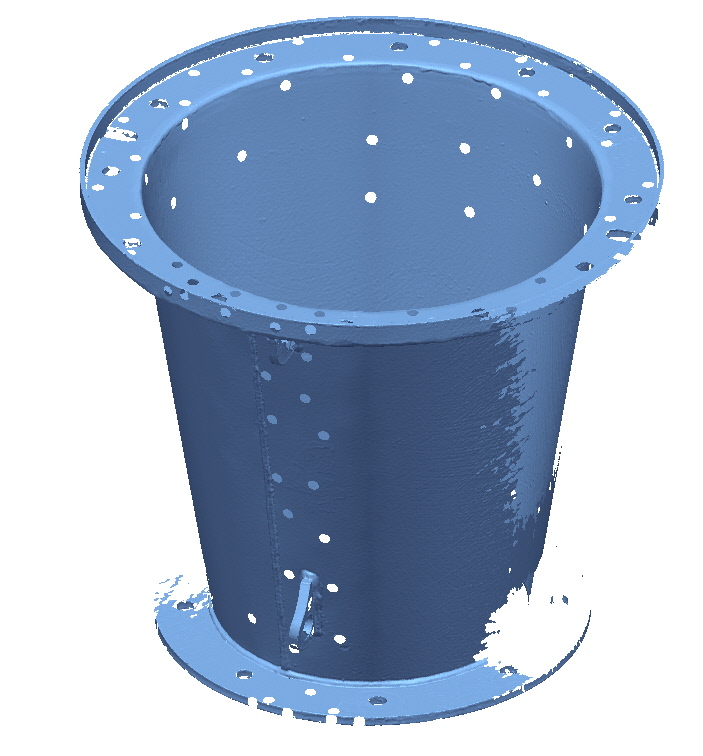

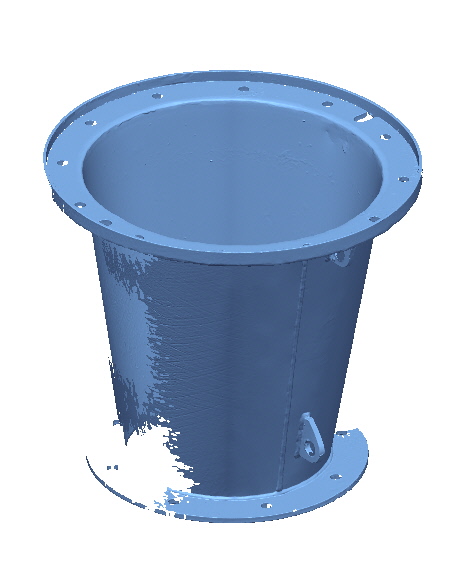

Полигональные сетки корпусов первого и второго конуса
Следующим этапом был проведён реверс-инжиниринг составных частей гидроциклона в CAD-системе Geomagic Design X. Футеровки конусов нам предоставлены не были, их реверс-инжиниринг был сделан на основе корпусов и имеющейся информации.

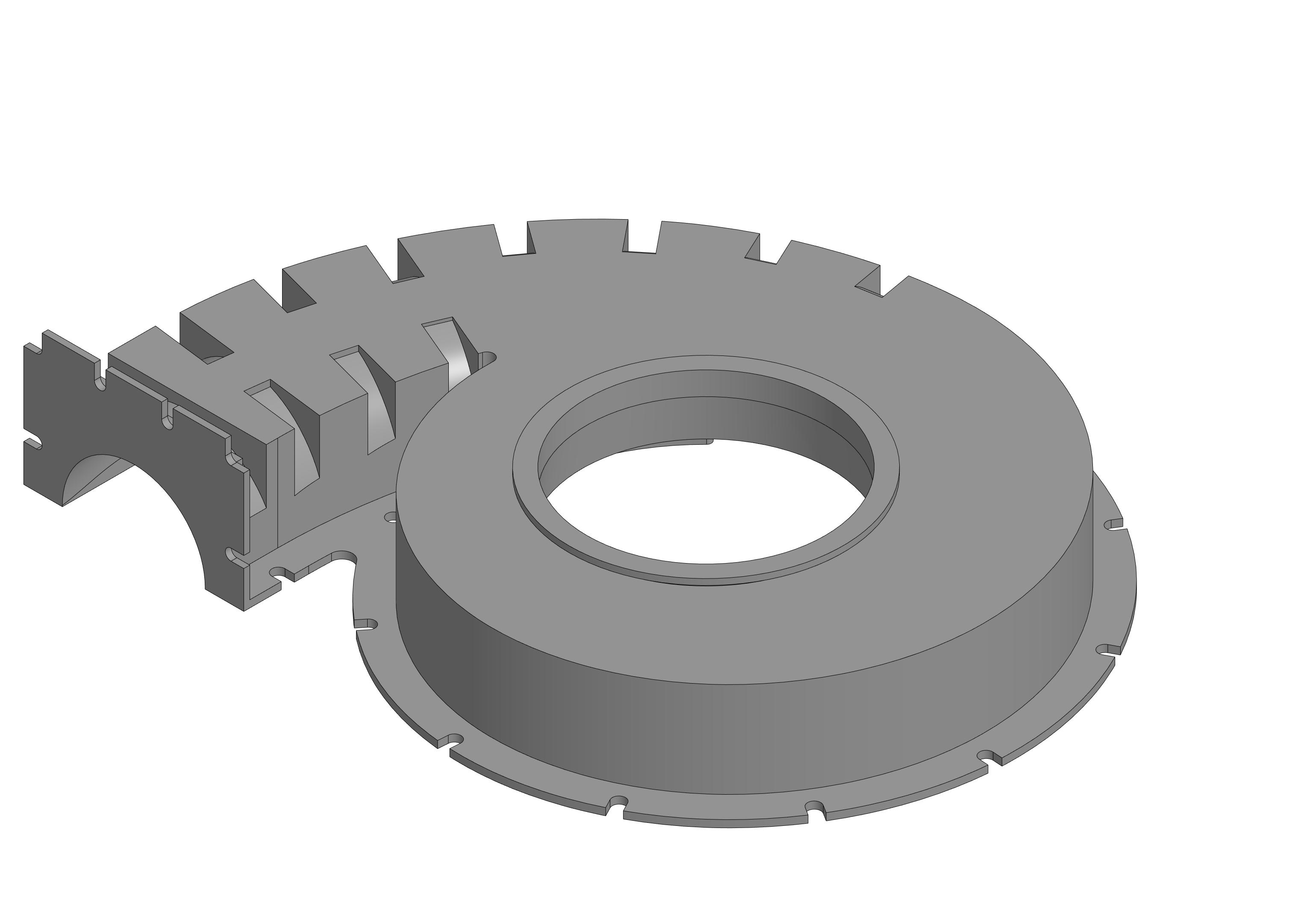

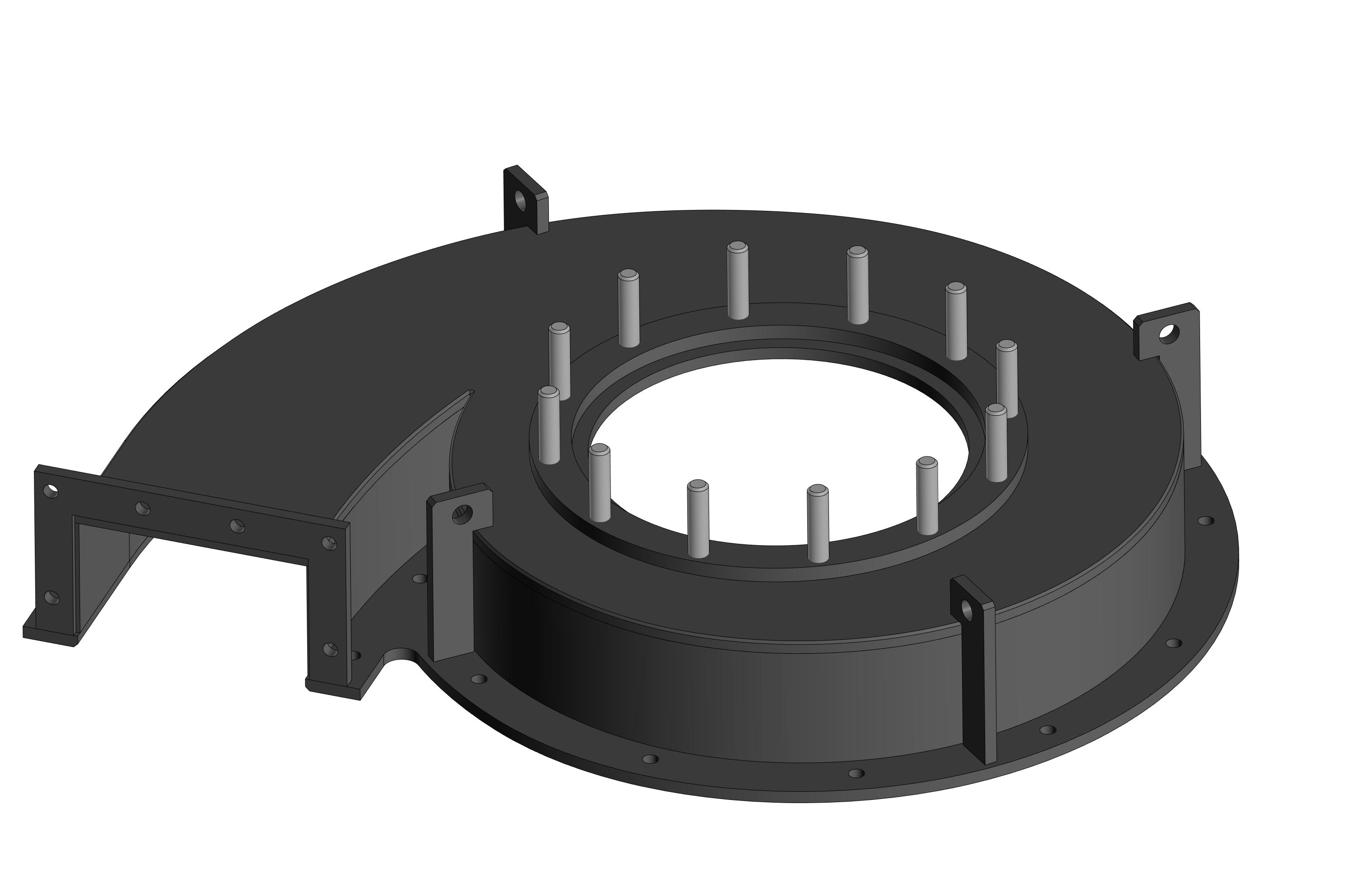

CAD-модели корпуса и футеровки крышки

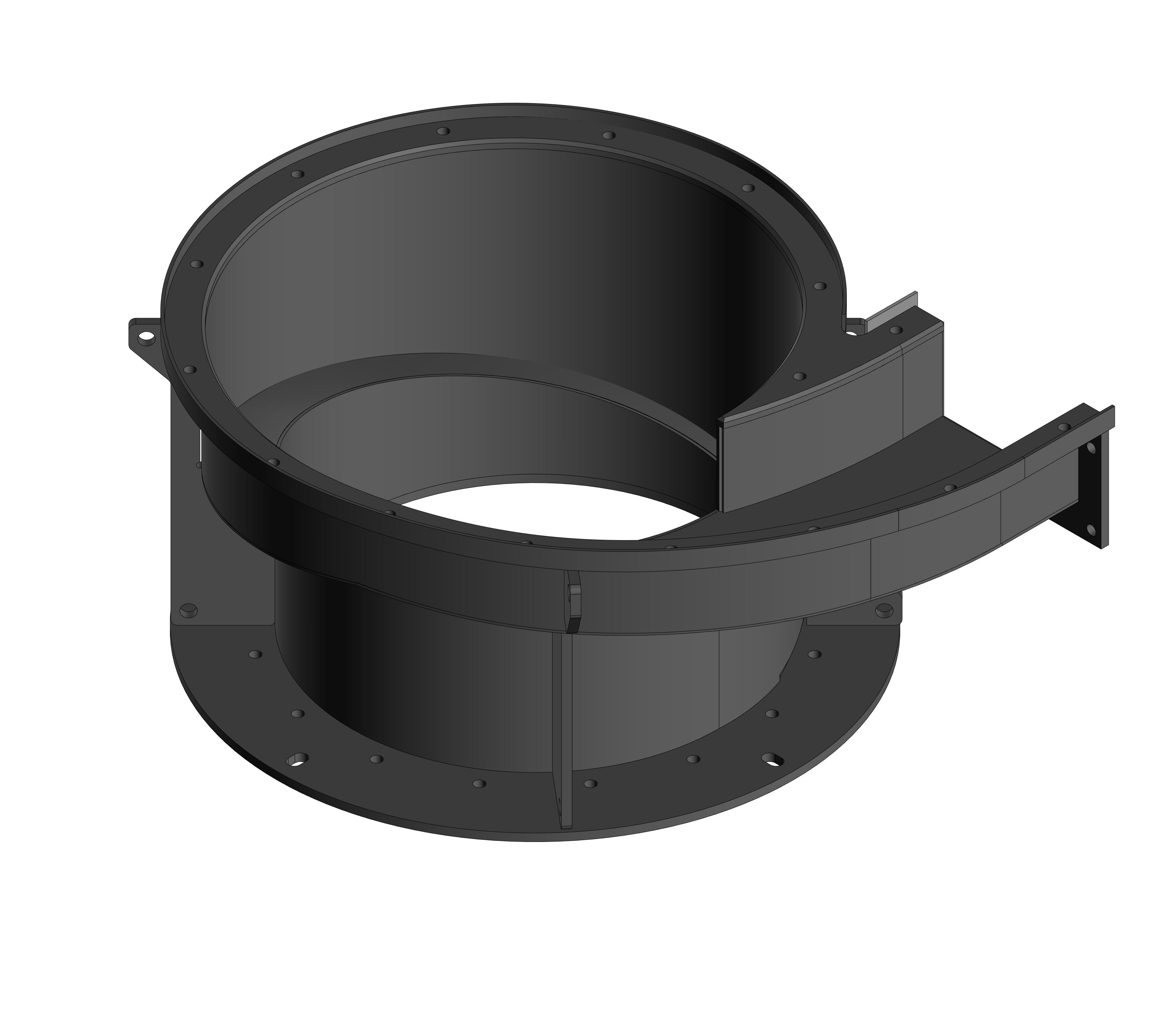

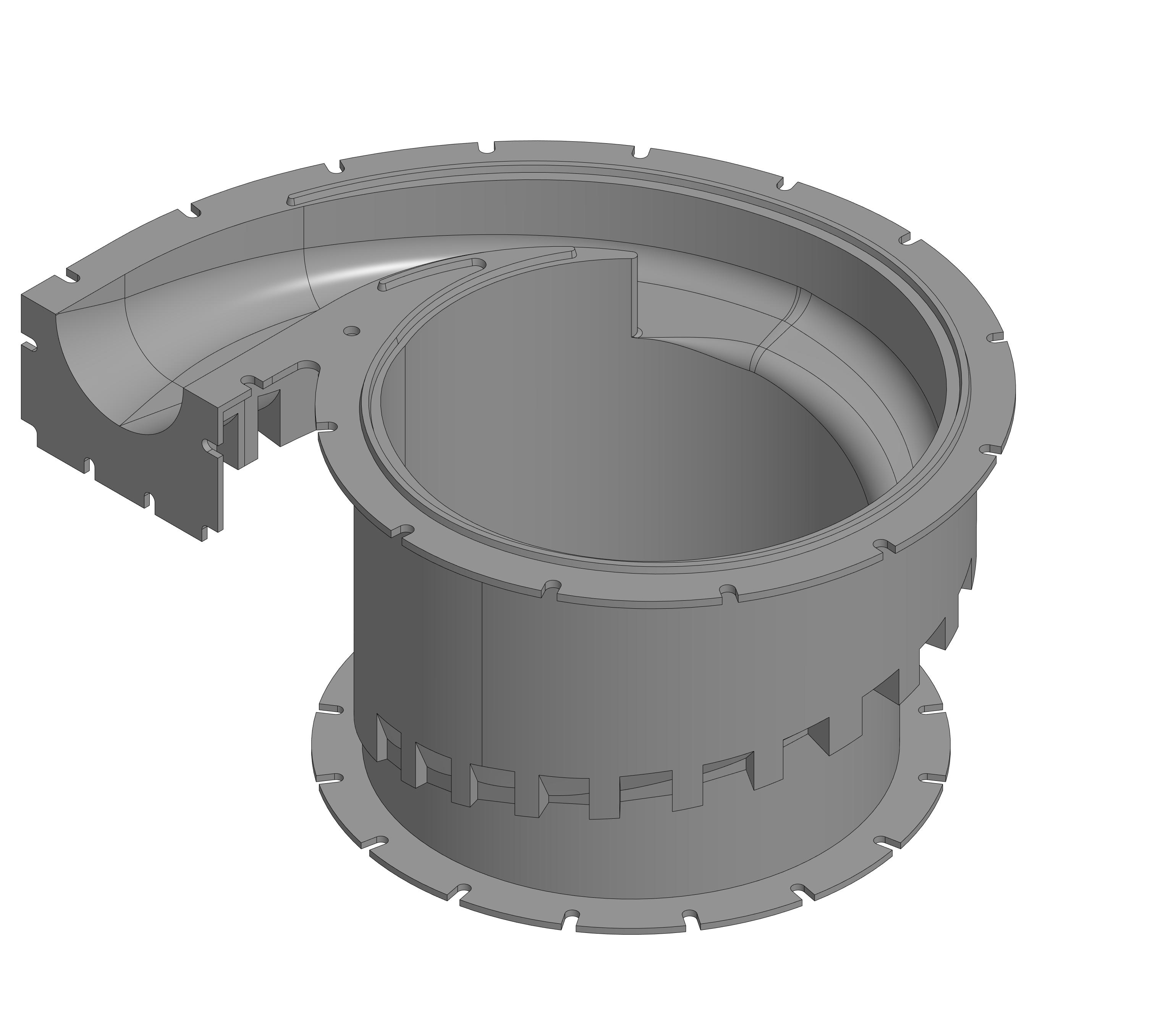

CAD-модели корпуса и футеровки питательной камеры

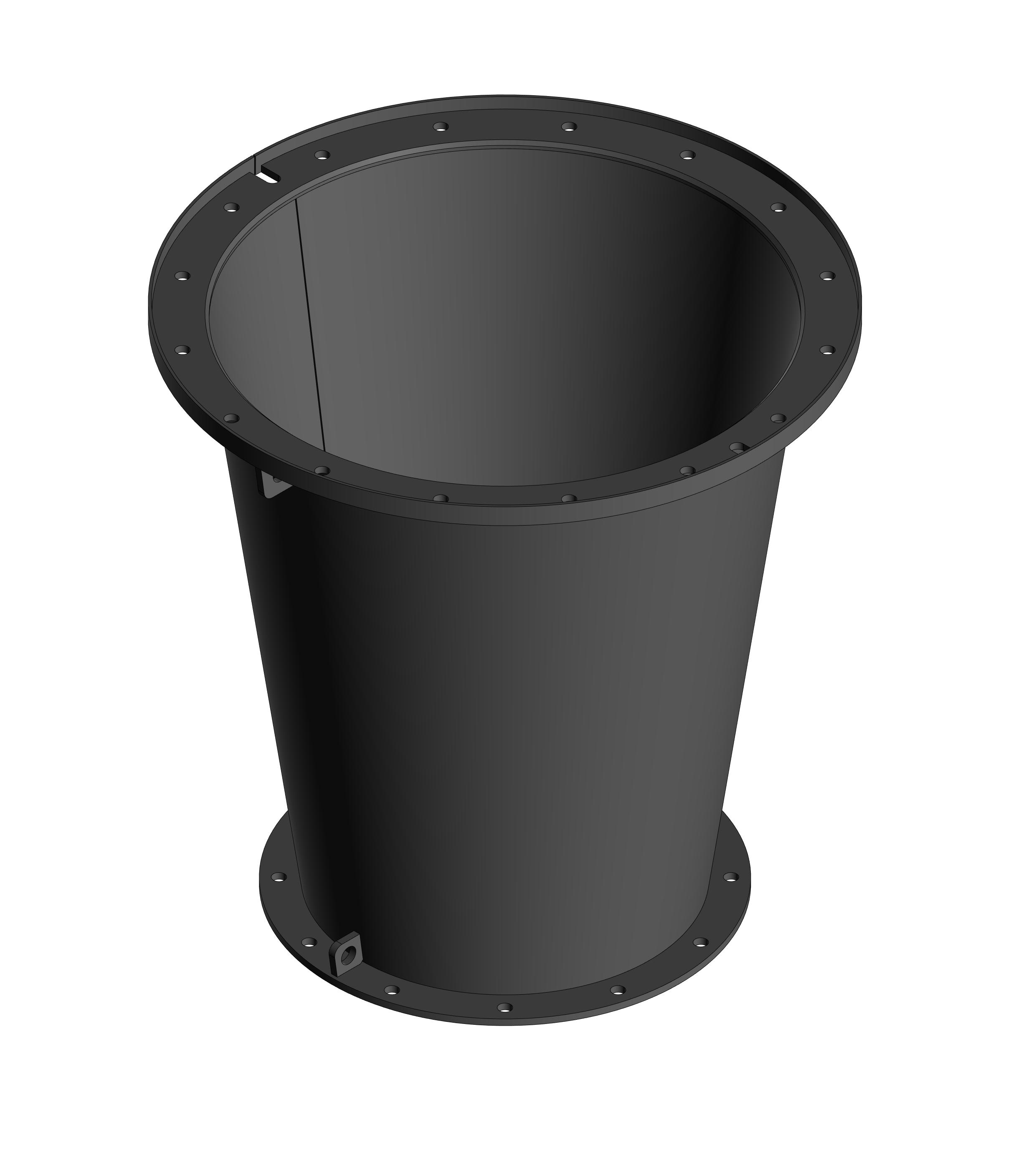

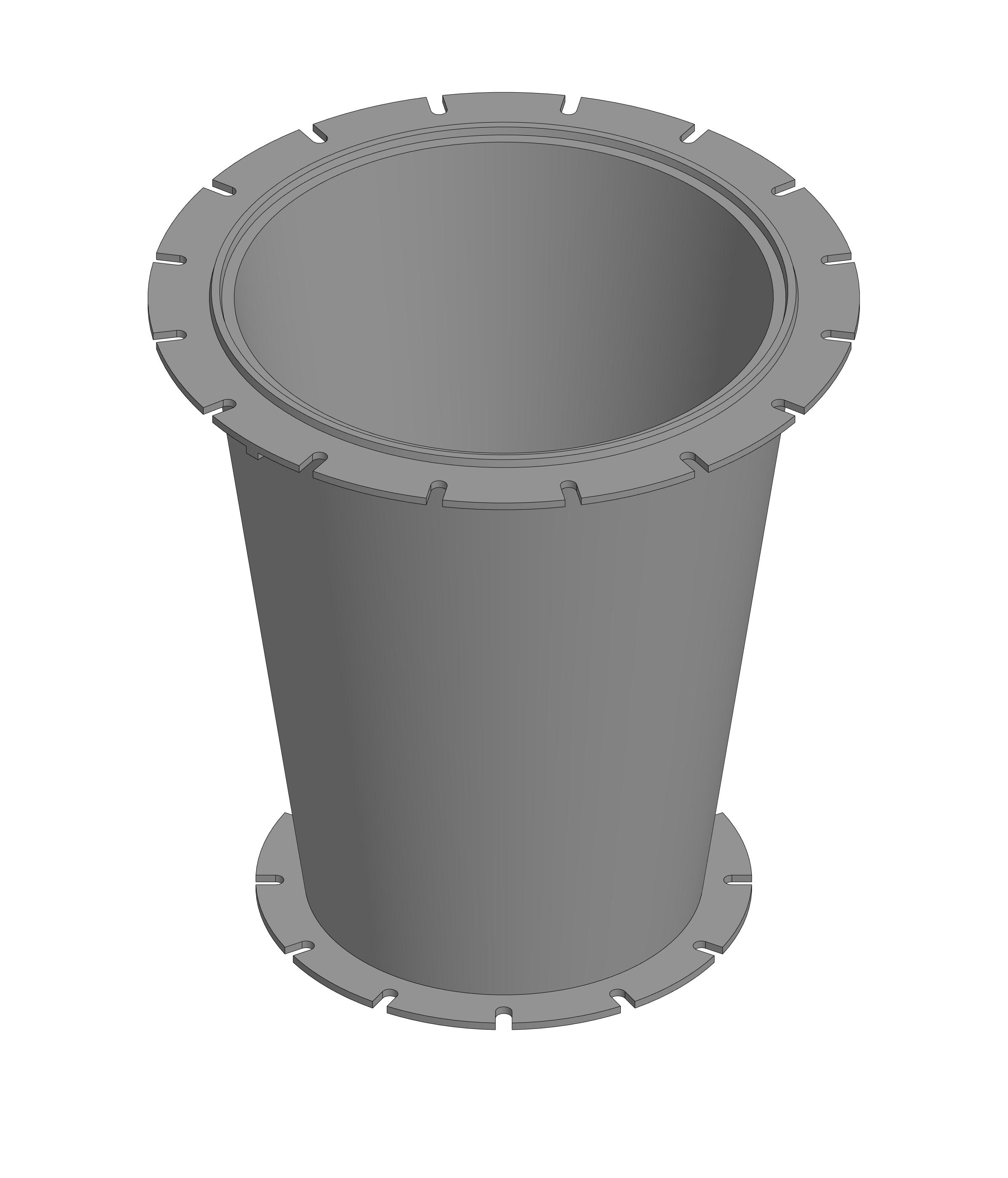

CAD-модели корпуса и футеровки первого конуса

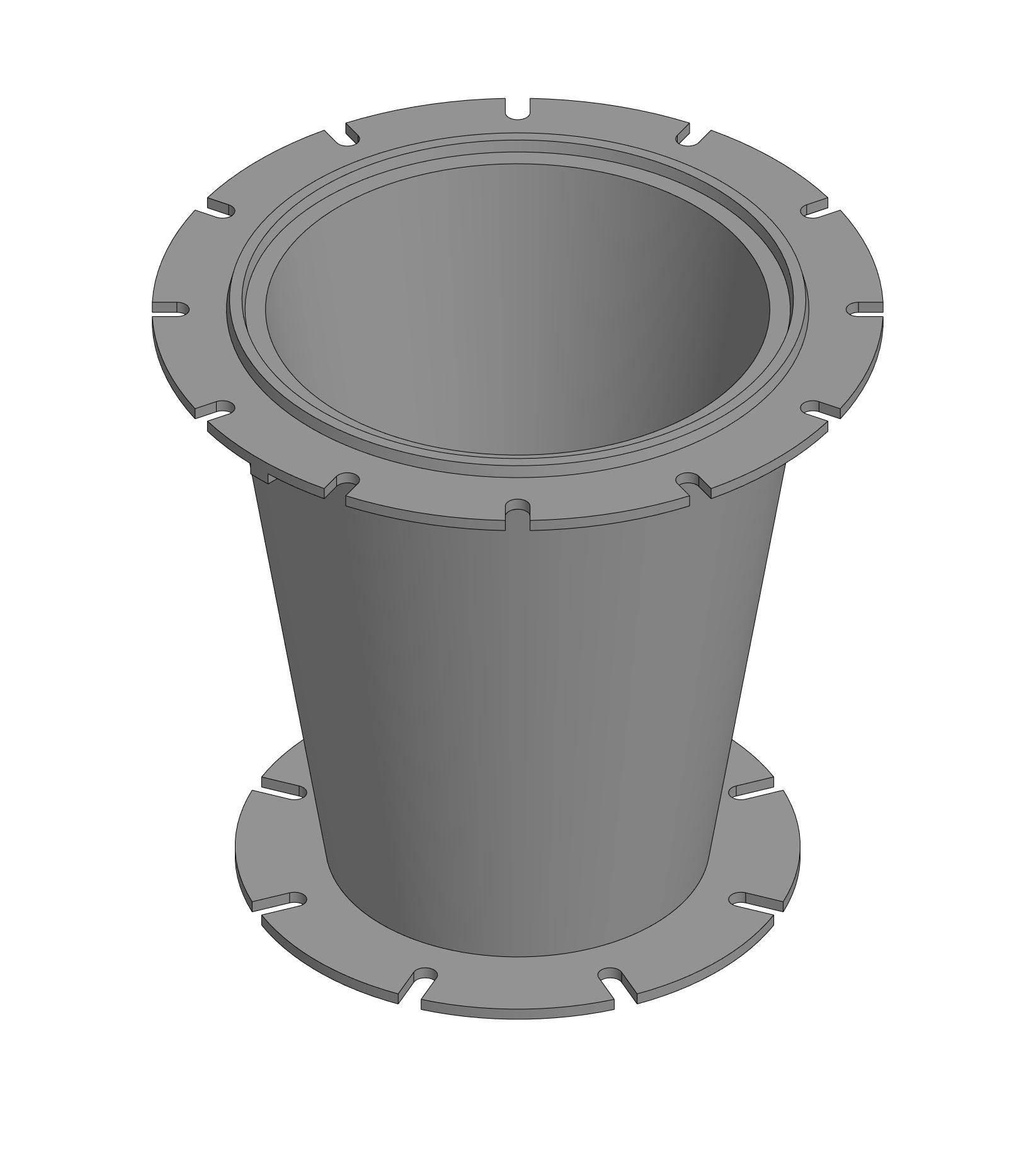

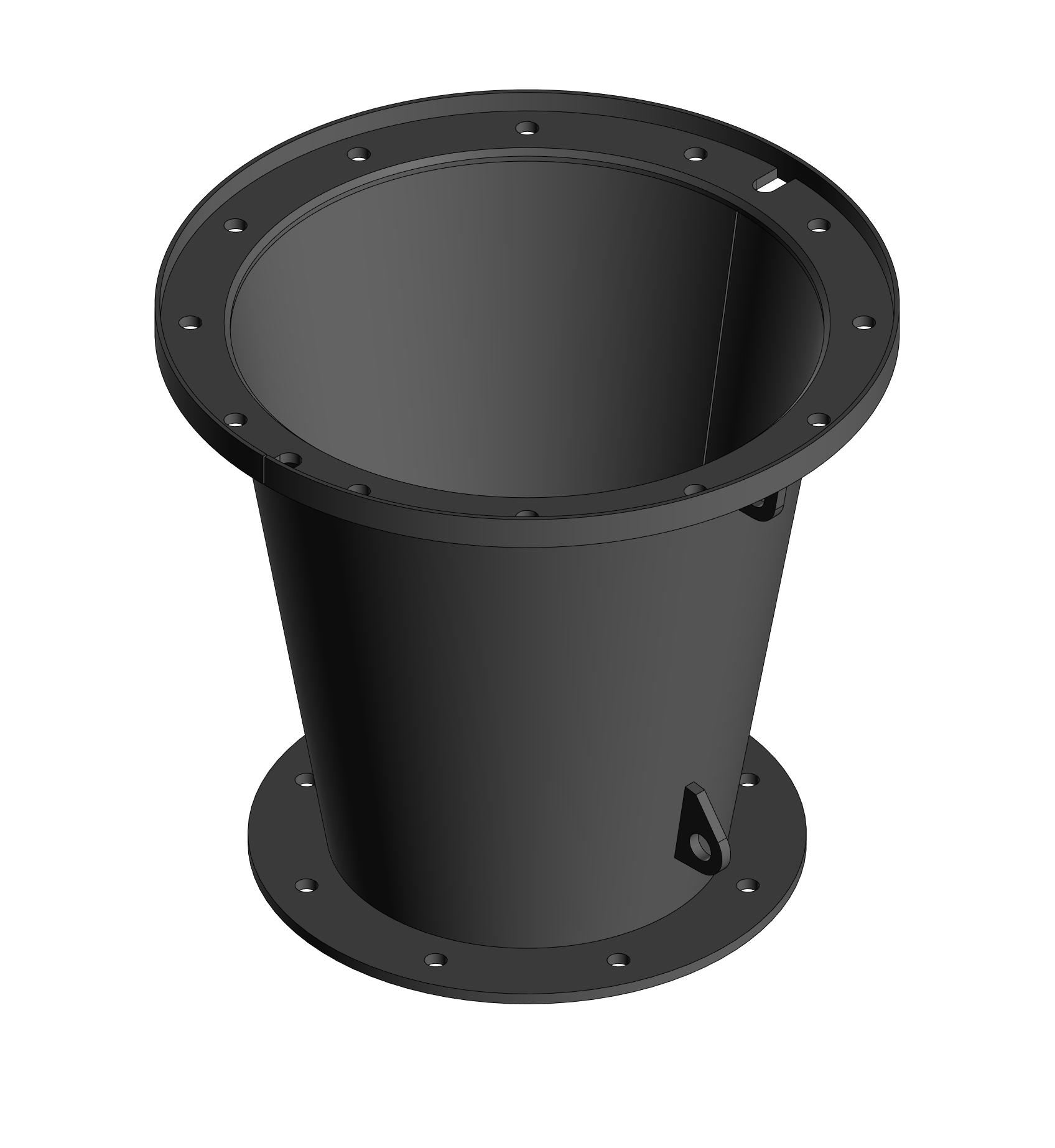

CAD-модели корпуса и футеровки второго конуса

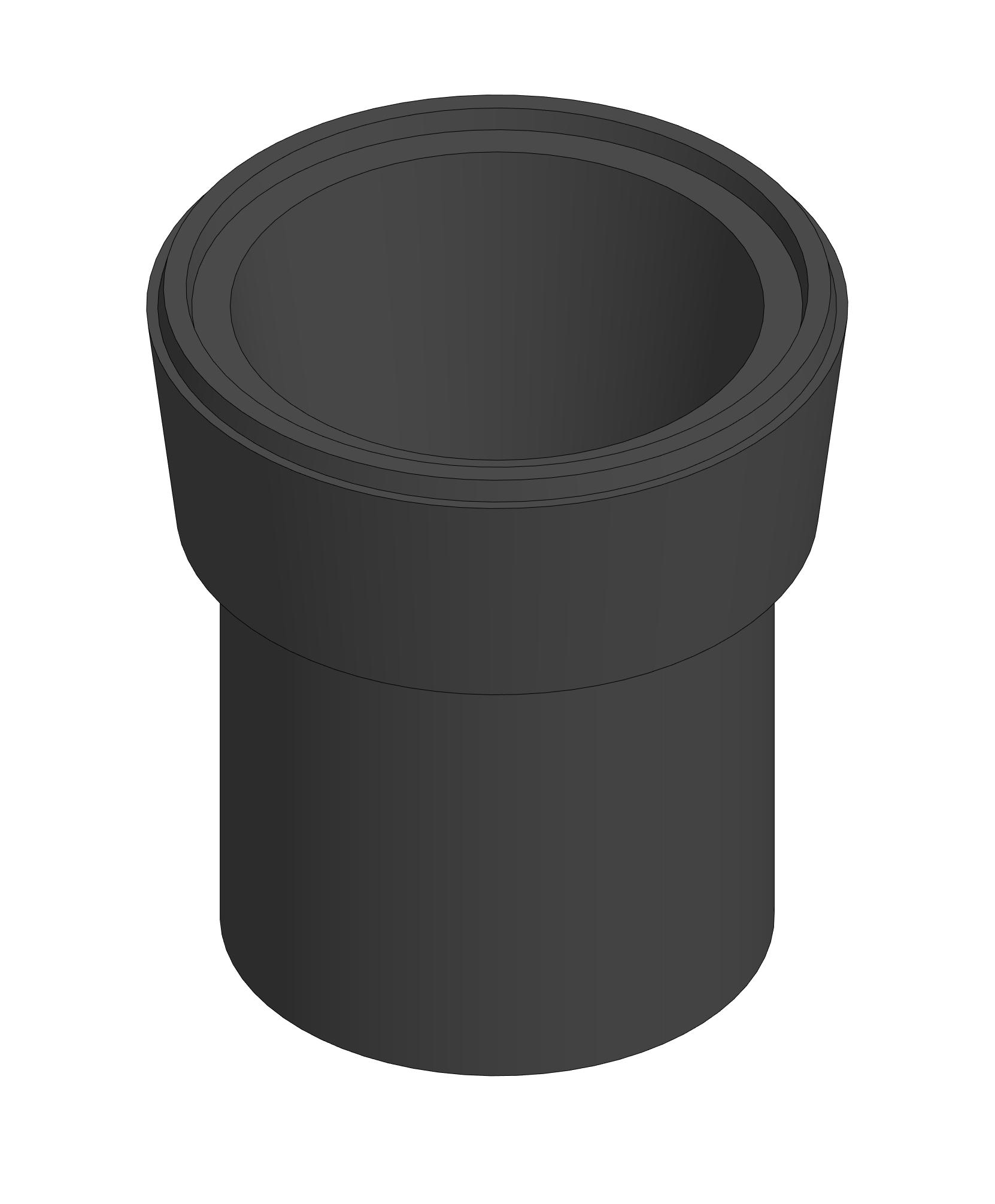

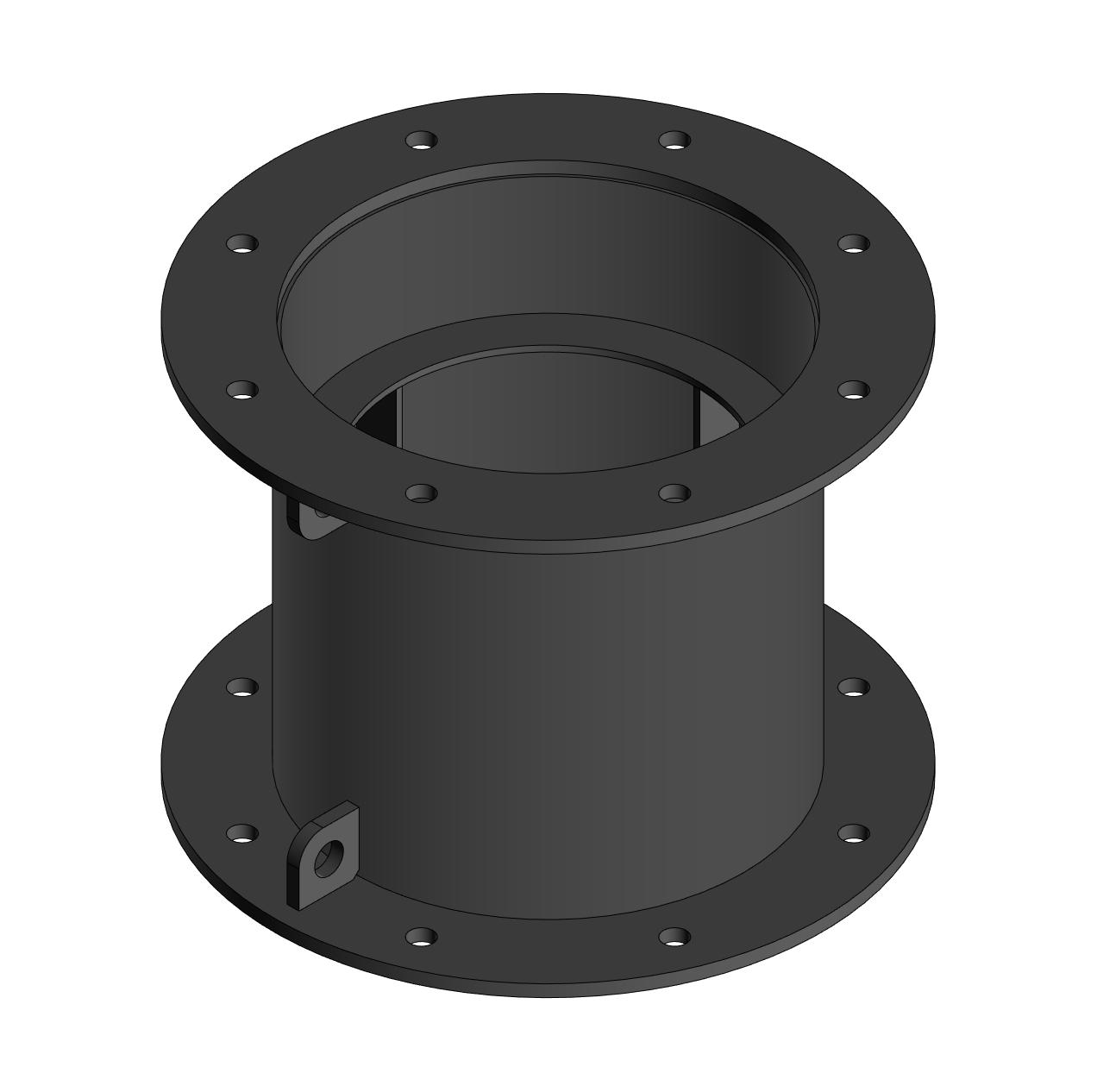

CAD-модель держателя песковой насадки и насадки песковой

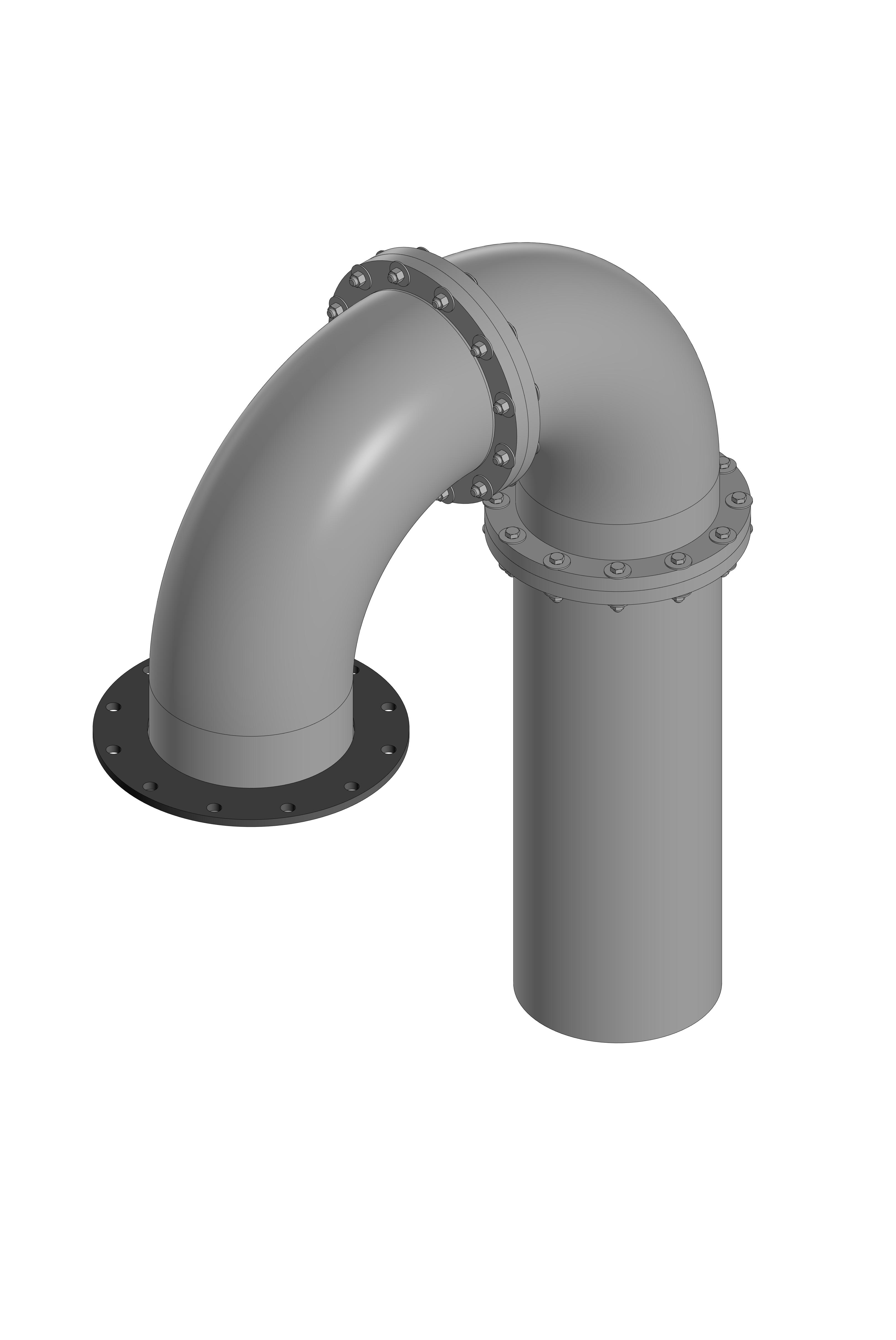

CAD-модель трубопровода слива
После проработки составных частей была произведена общая сборка для контроля собираемости всего гидроциклона.
Далее был разработан полный комплект конструкторской документации в соответствии со всеми требованиями ЕСКД.

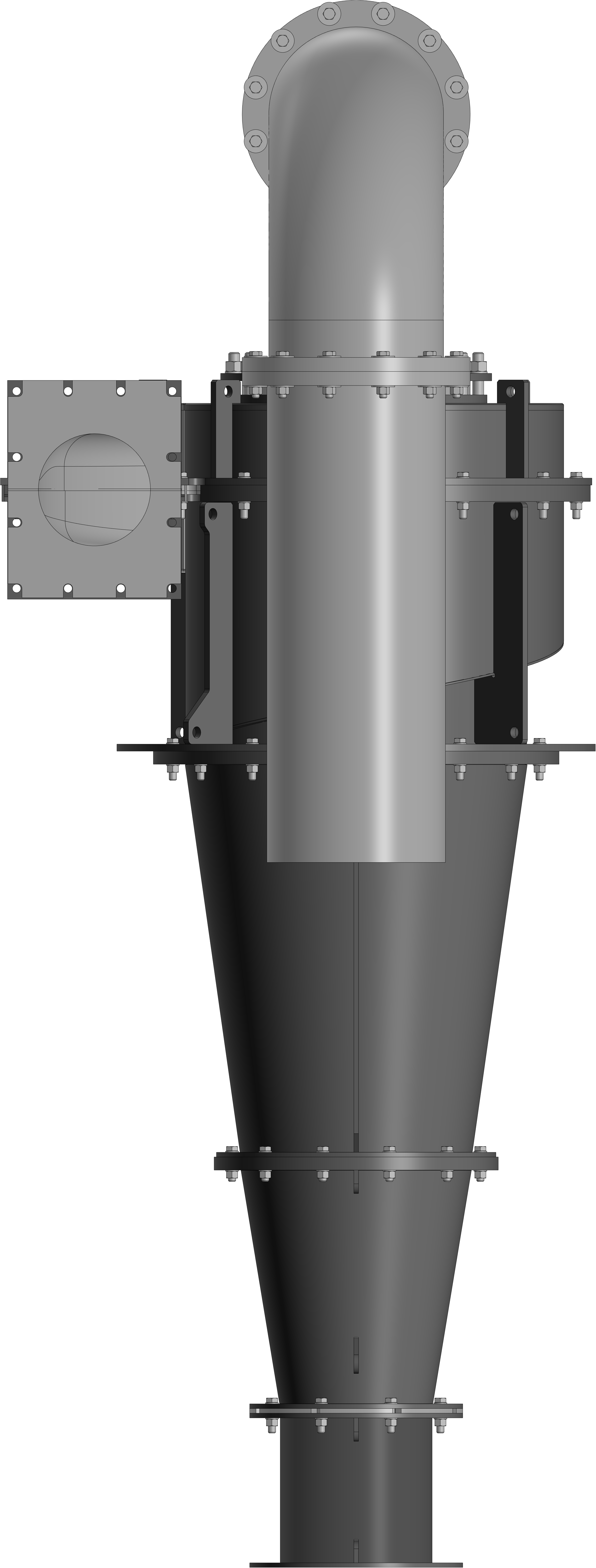

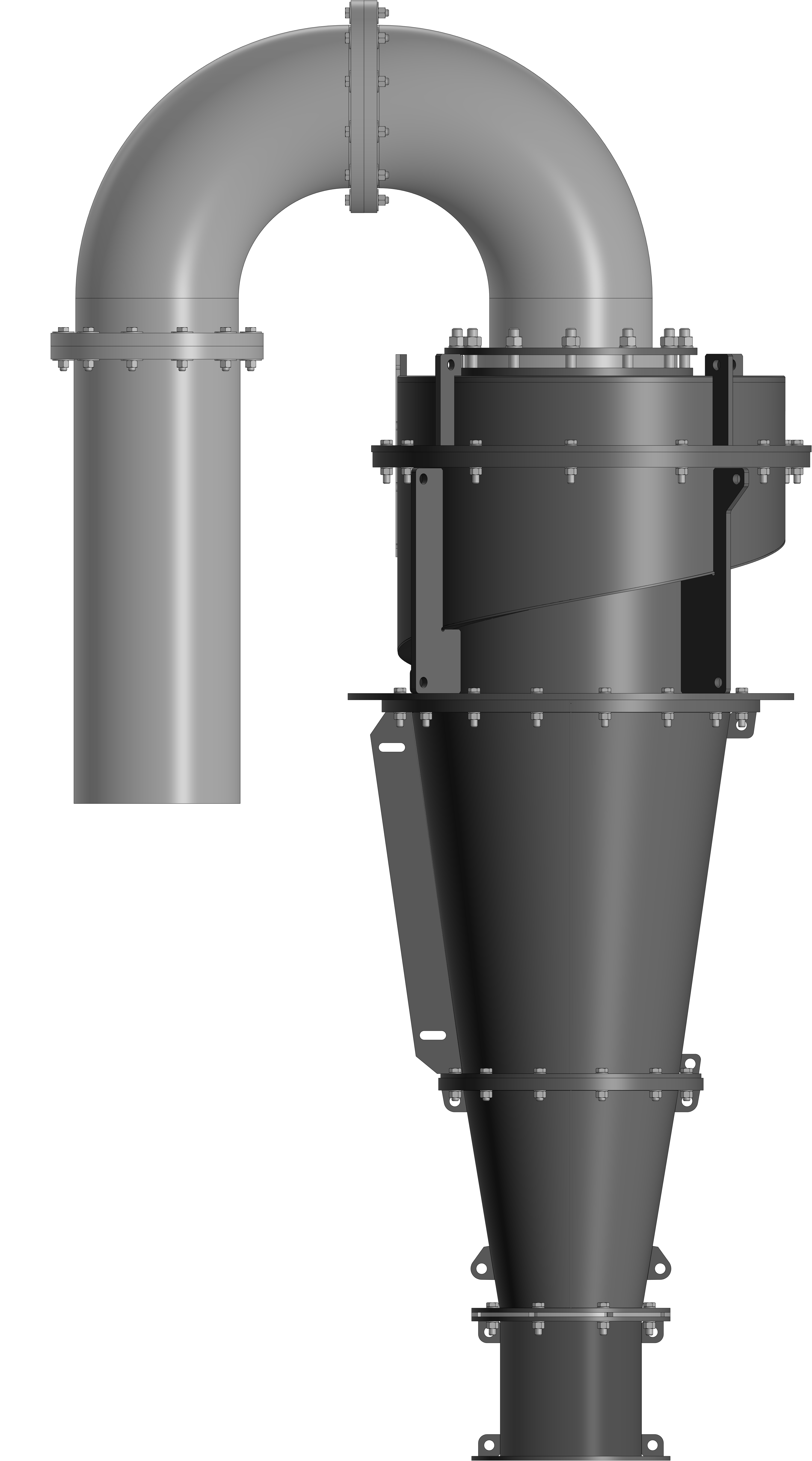

Гидроциклон в сборе
