Задача:
Разработать 3D-модели и конструкторскую документацию на пережимные клапаны с условным проходом DN50, DN80, DN100, DN150 в двух исполнениях: с пневматическим и ручным приводом.
Реализация проекта:
Разработка началась с изучения технической литературы и анализа аналогов на рынке. Были теоретически, а также практически рассчитаны усилия необходимые для перекрытия потока пережимными клапанами и на основе этих расчётов были подобраны пневмоцилиндры и винтовые пары, обеспечивающие нужные усилия.После изучения и анализа выбор был оставлен на разработке шлангового клапана так как:
- Малый коэффициент гидравлического сопротивления;
- Возможность использования их на коррозионных и агрессивных средах, а также средах высокой вязкости, шламах и пульпах с высоким содержанием фракций;
- Шланговые клапаны используются и как регулирующие.
Ниже представлены CAD-модели разработанных шланговых пережимных клапанов.

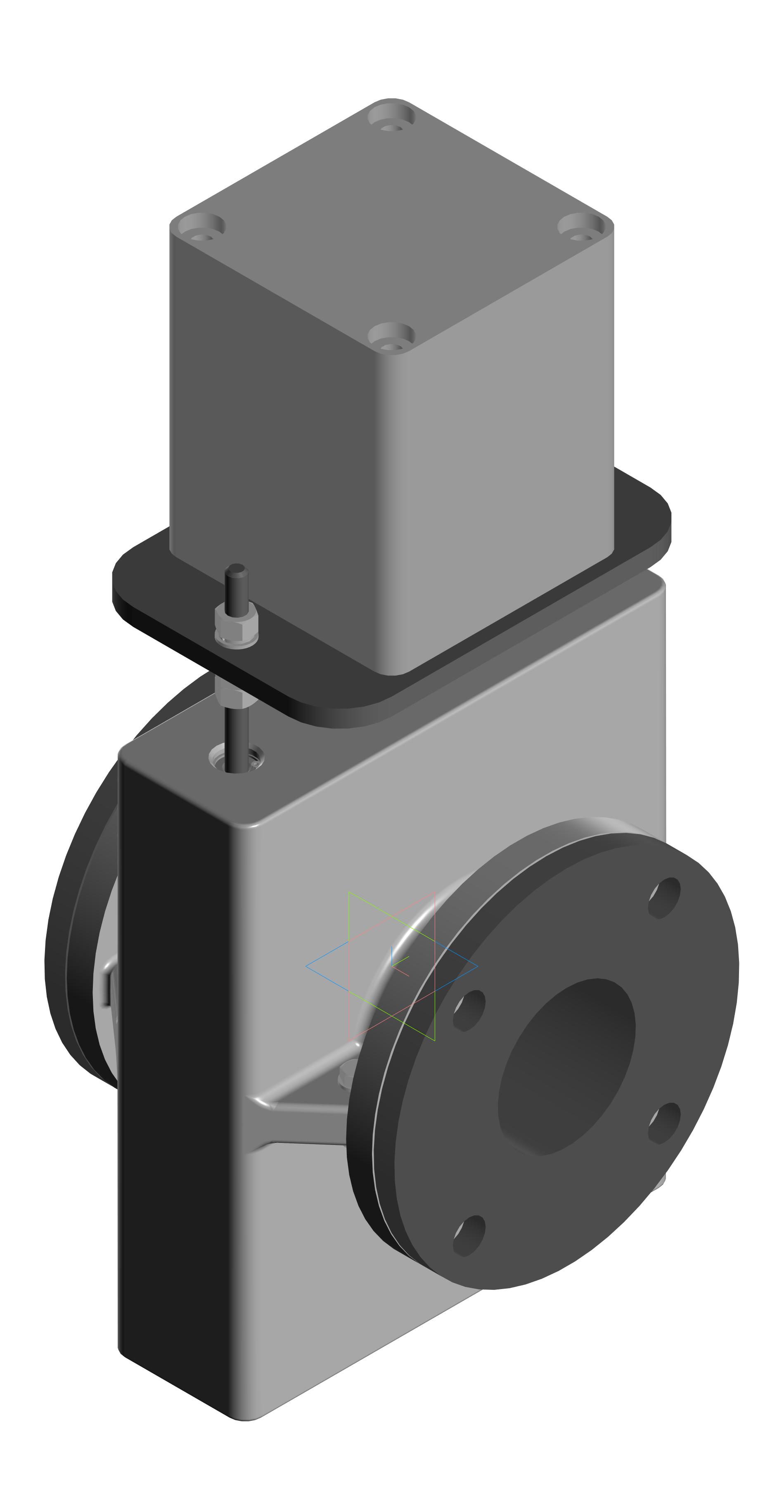

CAD-модель пережимного клапана с пнемоприводом

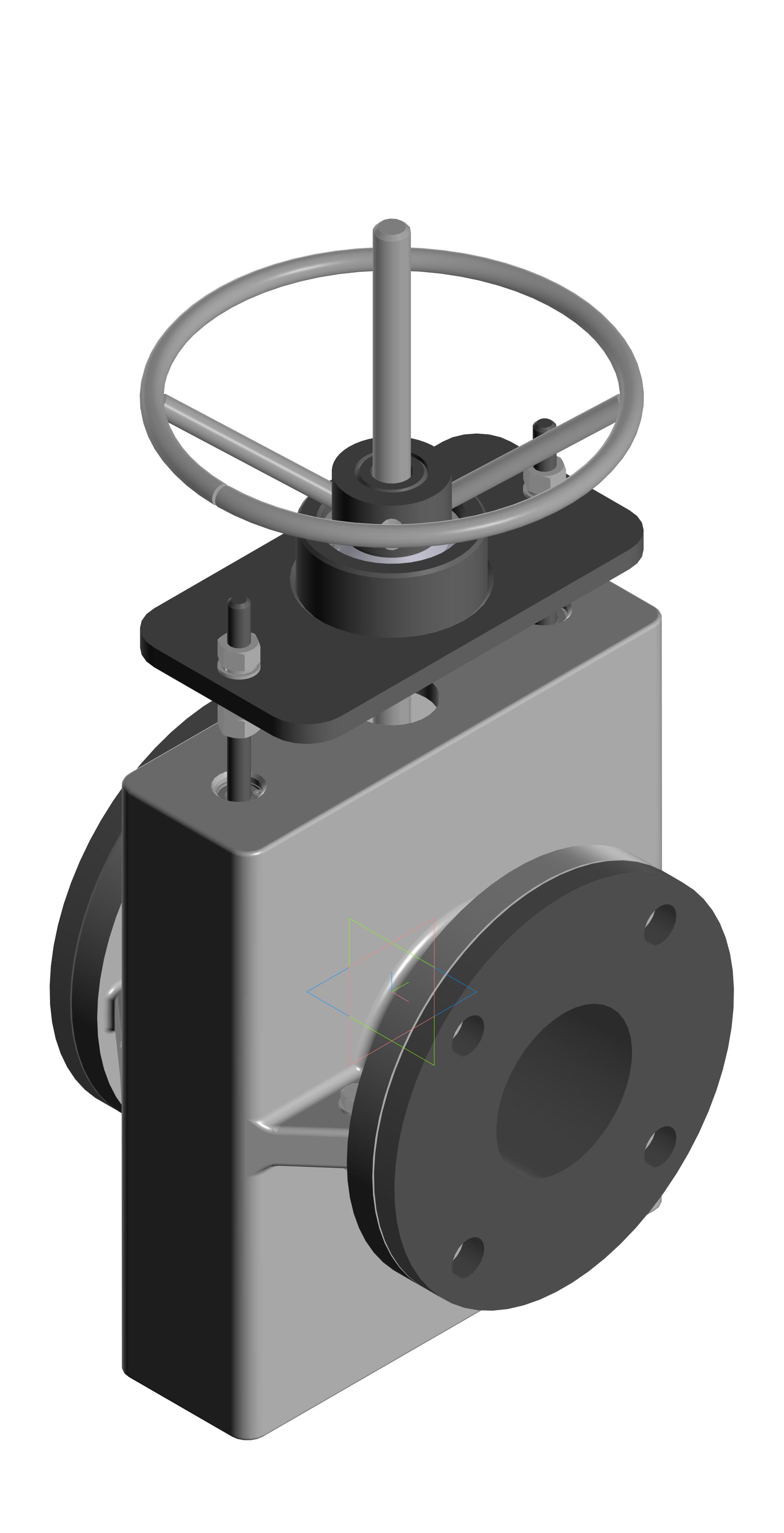

CAD-модель пережимного клапана с механическим приводом
К преимуществам задвижки можно отнести разборный двухсоставной корпус, двухсторонний механизм пережима шланговой вставки, быстрая и простая замена шланговой вставки, а также в случае необходимости быстрый переход с пневматического на ручной привод и наоборот. Рабочее давление 1 МПа.
