К нам обратилась фирма по производству автомобильных дисков. Задача состояла в том, чтобы провести 3D сканирование штатных дисков с автомобиля Porshe 911, так как их уже сняли с производства, а имеющиеся были в плохом состоянии. Заказчику требовалась только полигональная сетка, созданием 3D модели автомобильного диска он занимался самостоятельно.

Использованные средства: Ручной сканер ScanTech KSCAN20, вращающийся стол, необходимый пакет CAD программ.

Решение задачи: после переговоров с заказчиком мы попросили предоставить нам все 4 диска, так как для получения должного результата необходимо выбрать наименее изношенный диск. Далее мы провели тщательный осмотр и выбрали наиболее подходящий диск. Была проведена первичная подготовка к сканированию: очистка от пыли и грязи и оклеивание диска специализированными светоотражающими метками.

Диск был отсканирован красным лазером с высокой точностью 0,02 мм. После этого из облака точек была получена полигональная сетка. Далее сетка была обработана без применения каких-либо автоматических методов, так как все они, в большинстве своем, искажают геометрию сетки, а это неприемлемо при обратном проектировании любых деталей.

Время, затраченное на проект: 7 рабочих дней, включая подготовку и сканирование.

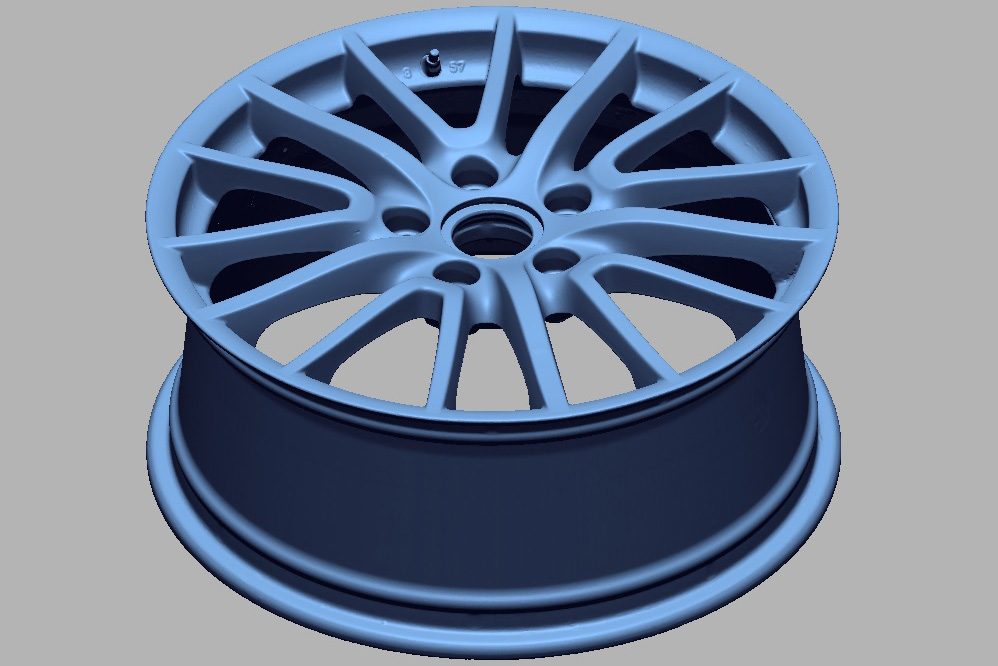

Сетка диска переднего

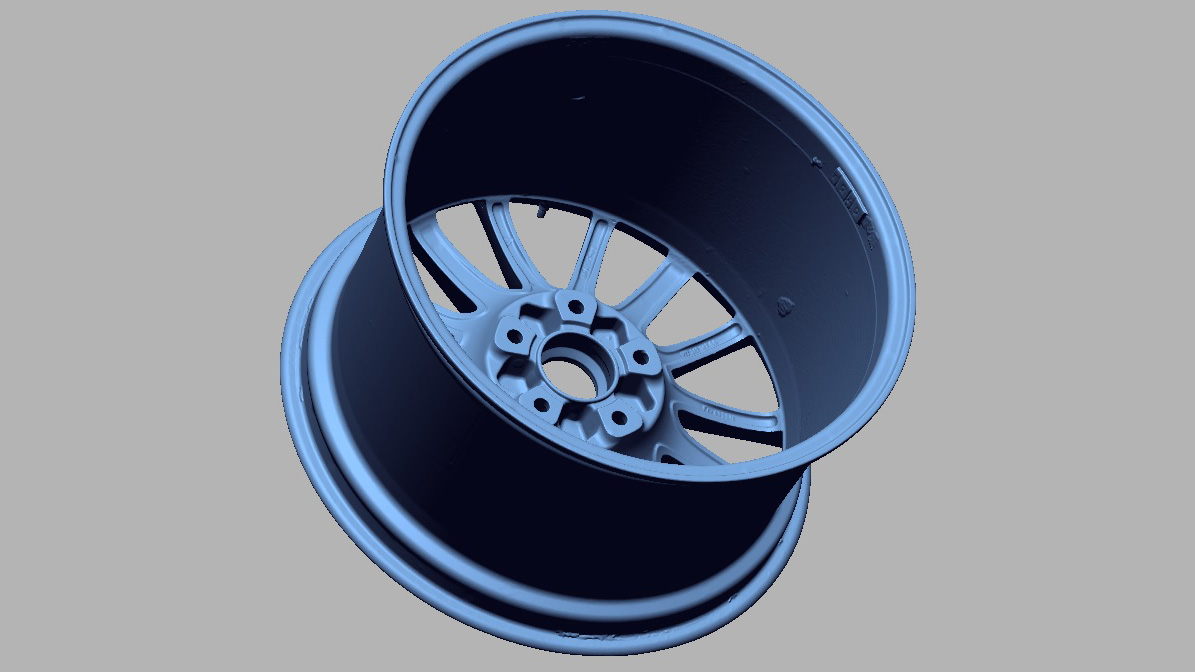

Сетка диска заднего
