Задача:
При помощи обратного проектирования разработать полный комплект конструкторской документации для выпуска готовой продукции двух типоразмеров удлинений ковшовых питателей, одно удлинение новое, второе после эксплуатации.
Использованные средства:
Ручной сканер ScanTech KSCAN20, необходимый пакет CAD программ.
Реализация проекта:

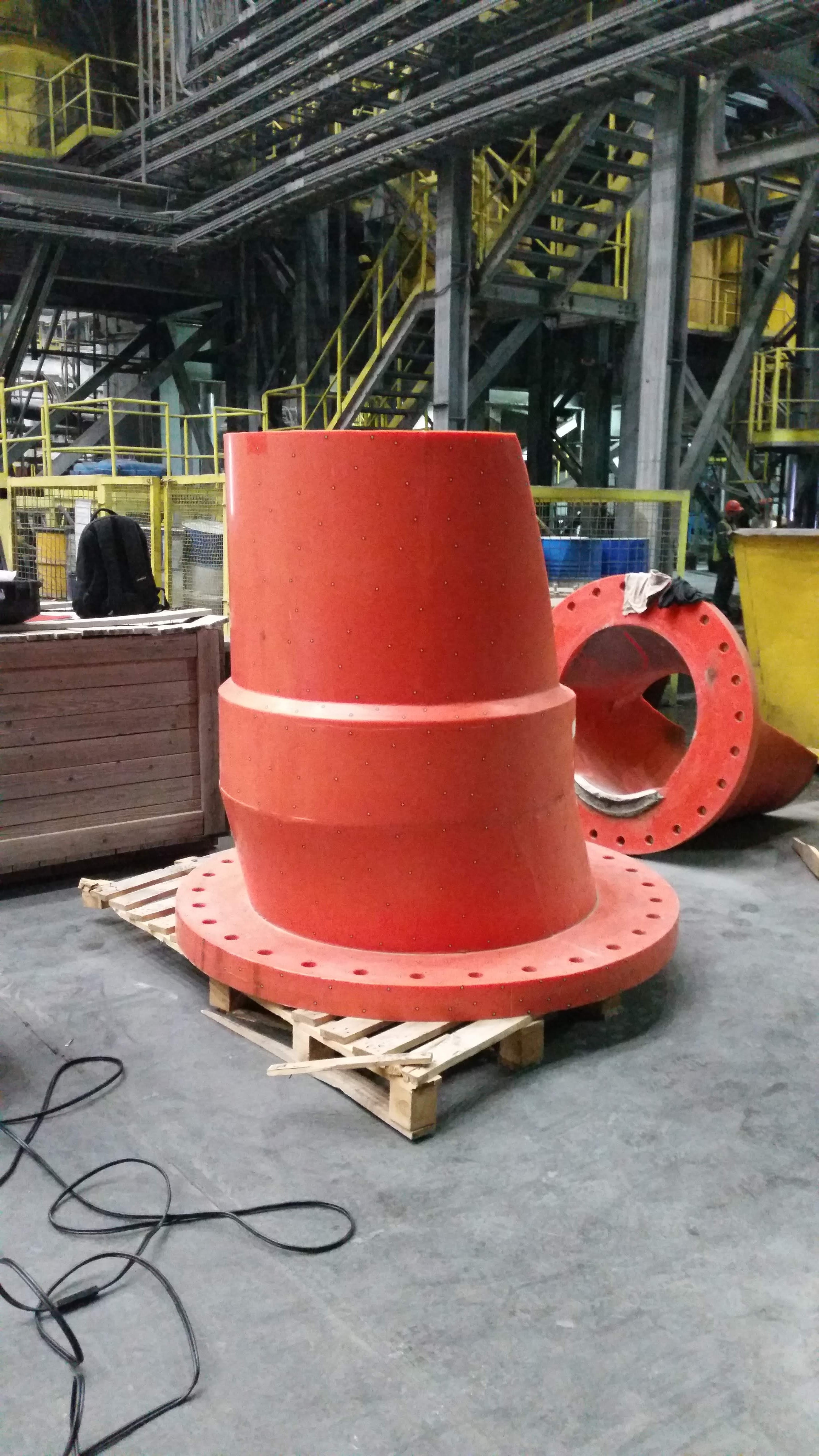

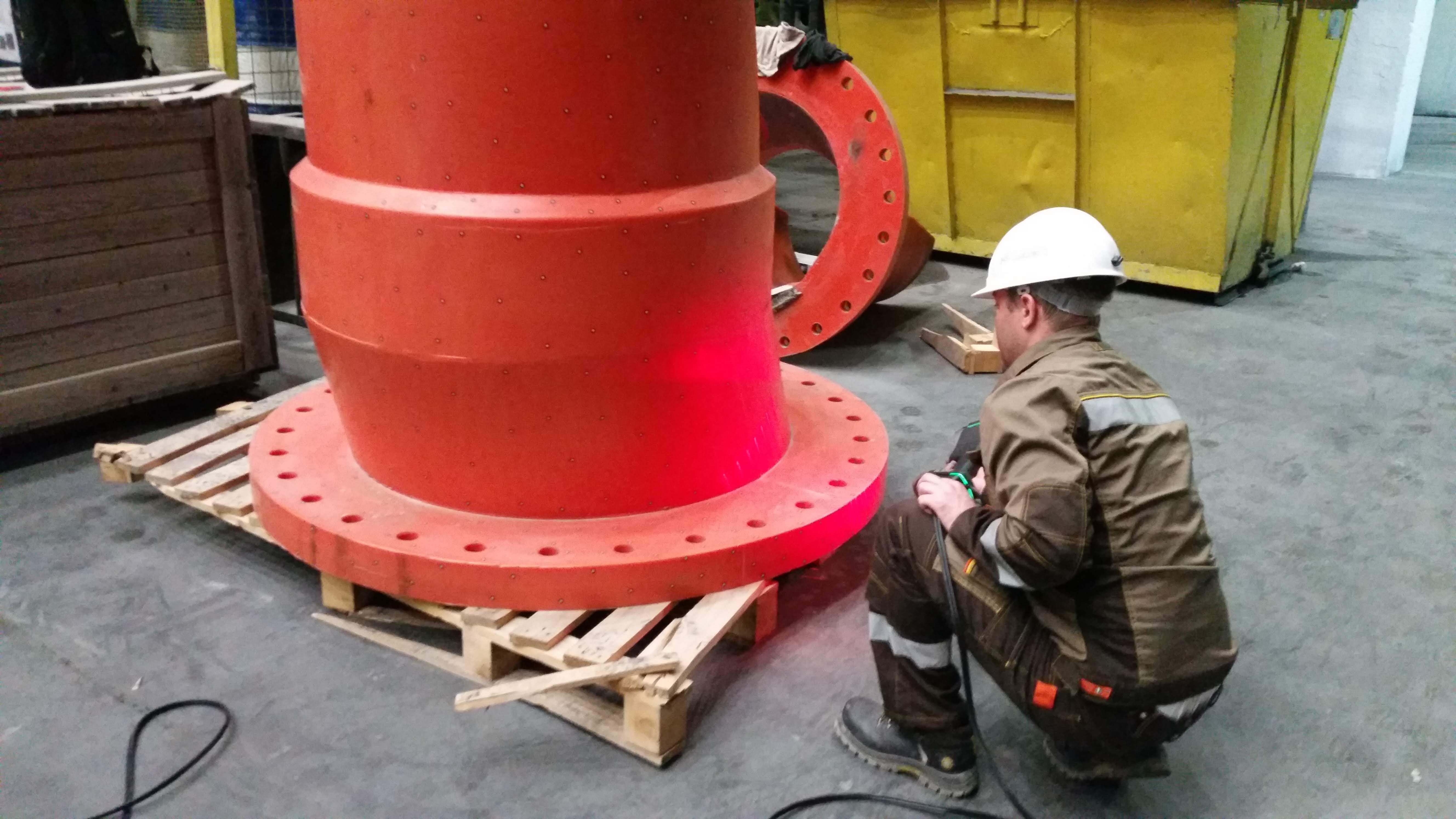

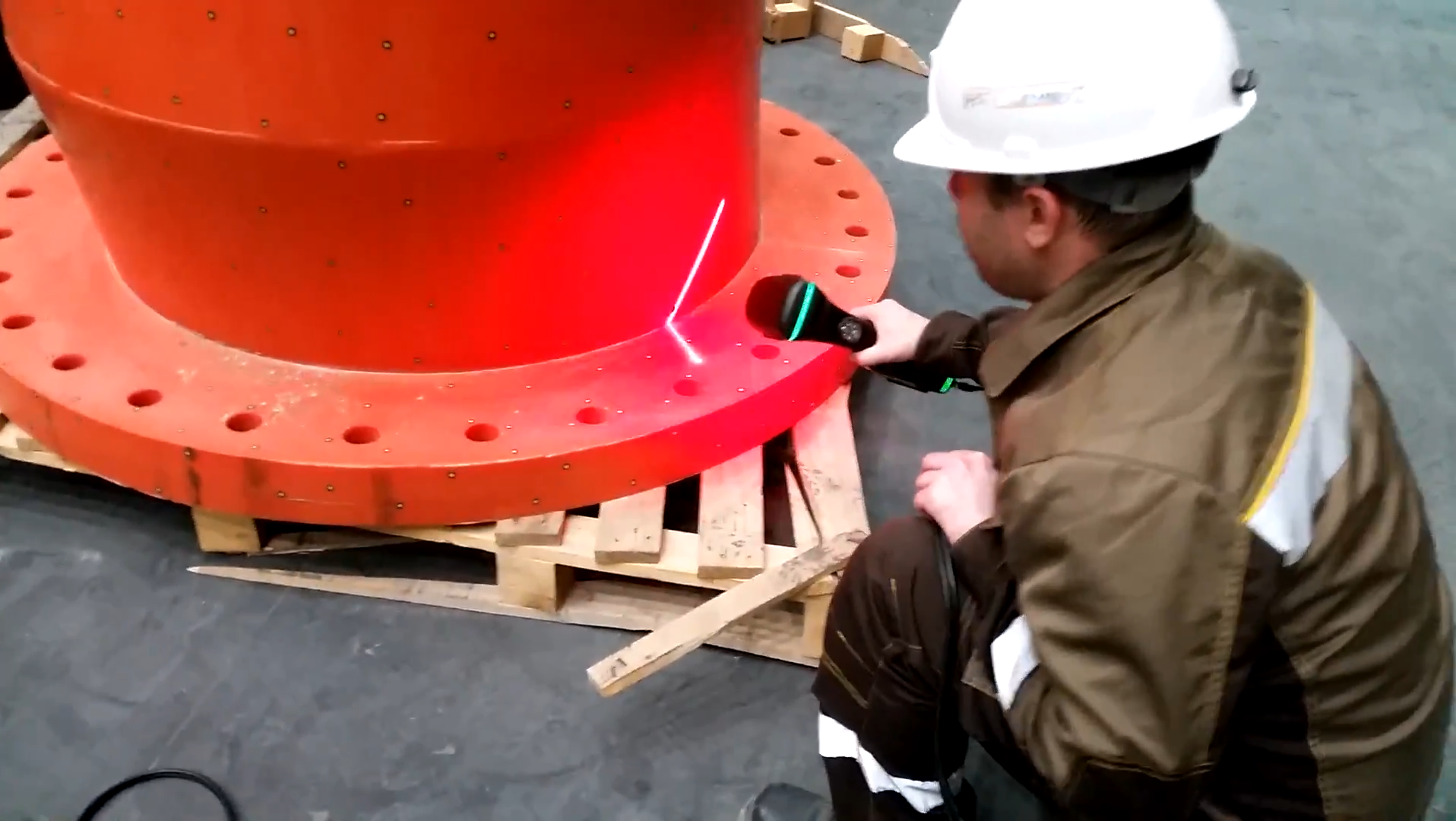

Первым делом была проведена подготовка изделий для сканирования, а именно очистка от пыли и грязи. Далее все детали были обклеены специальными светоотражающими маркерами, маркеры были так же добавлены на поверхность пола, чтобы исключить захват ненужной информации.
В процессе подготовки были подмечены моменты, которые учитывались в дальнейшем при обратном проектировании:

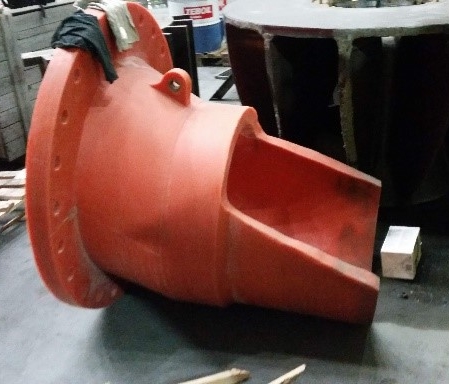

- Одно из удлинений имело сильный износ.
- Поскольку удлинения ковшовых питателей имеют большой вес и изготовлены из полиуретана, есть вероятность отклонений основания под воздействием собственного веса. Поэтому на изделиях наблюдалась незначительная деформация.

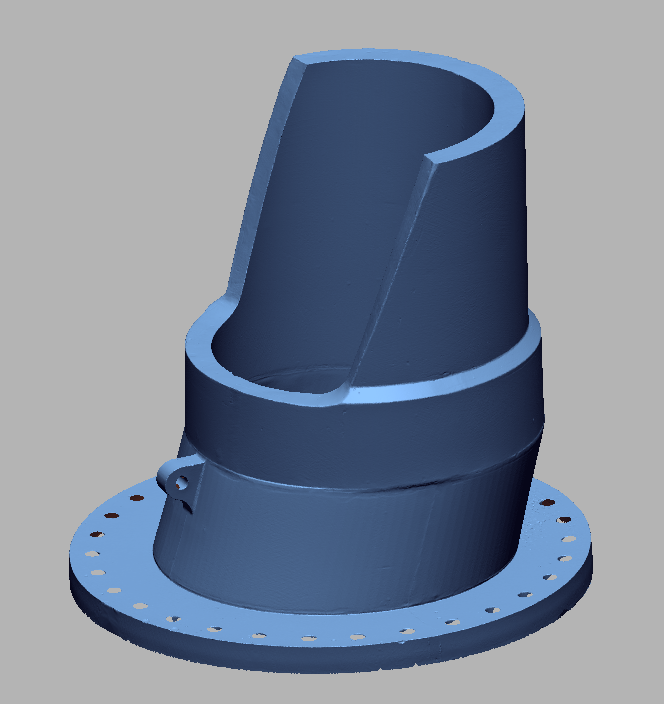

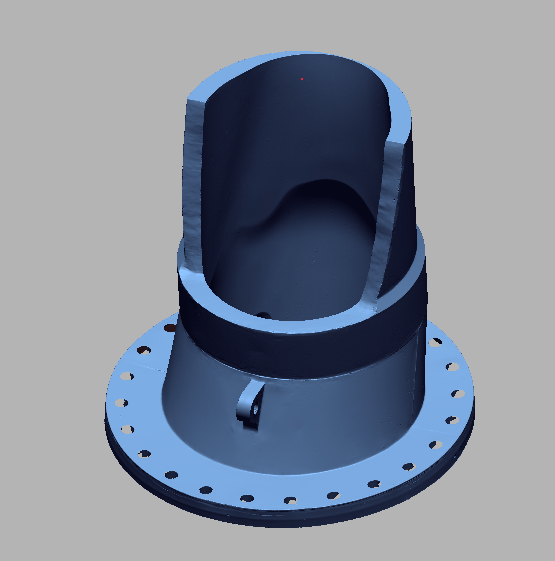

После 3D сканирования двух удлинений, полученные облака точек были обработаны в специализированном ПО и на их основе созданы полигональные сетки. Далее сетки подверглись тщательной дополнительной обработке для более точного дальнейшего построения твердотельных моделей.

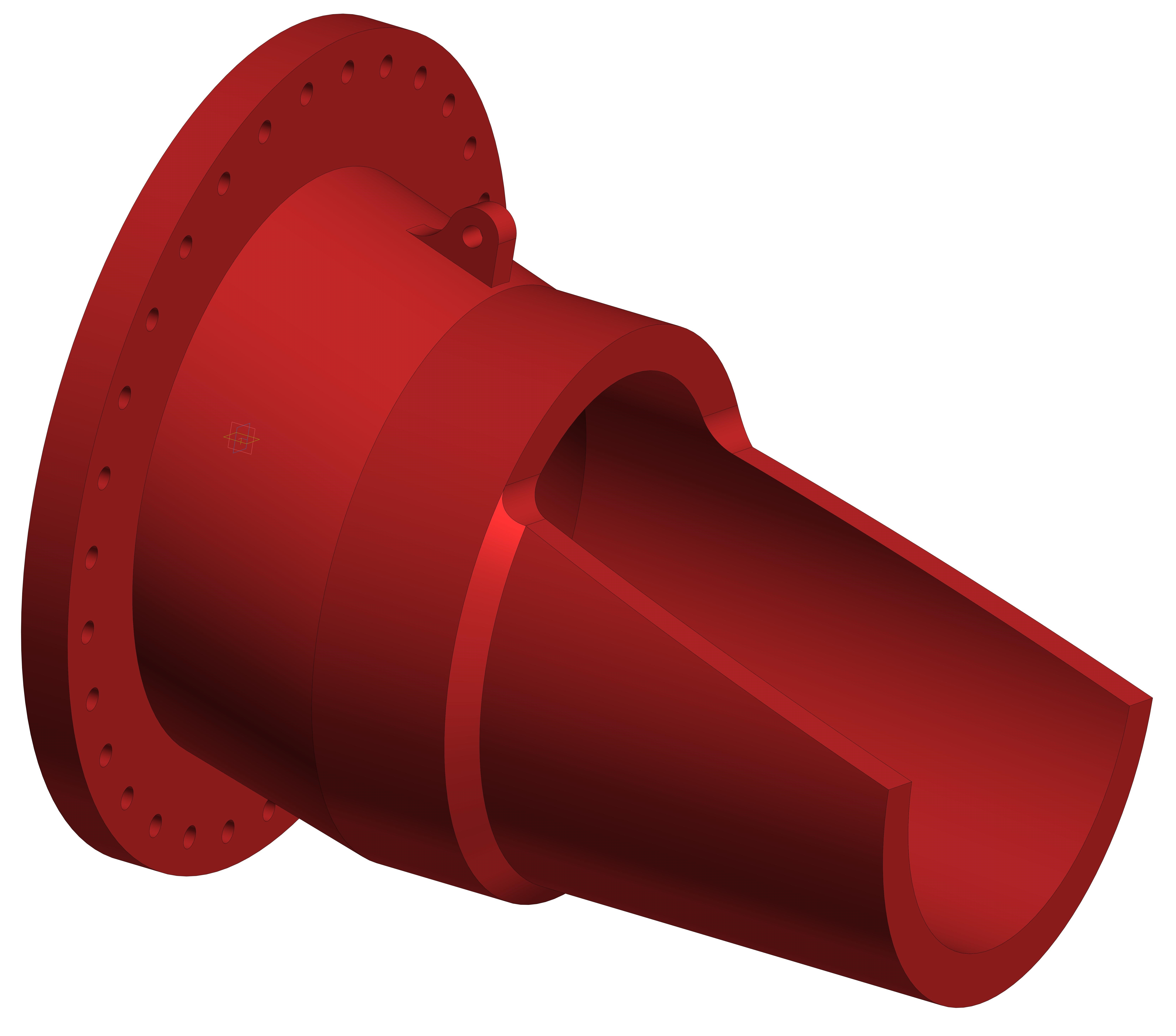

По завершении обработки полигональных сеток была построена твердотельная модель неизношенного удлинения ковшового питателя. После этого мы приступили к моделированию изношенного удлинения. Основываясь на имеющимся конструкторском опыте и знании процесса производства данных изделий, была восстановлена геометрия изношенных поверхностей удлинения ковшового питателя.
Основываясь на опыте эксплуатации, заказчик попросил внести усовершенствования в конструкцию удлинений ковшовых питателей, что и было сделано нашими специалистами.
Далее был выпущен полный комплект конструкторской документации в соответствие со всеми требованиями ЕСКД и передан заказчику.
Время, затраченное на проект: 8 рабочих дней, с учетом выезда на замеры и сканирование.
