Задача:
К нам обратился заказчик со следующей задачей: разработать 3D-модели упругого элемента кулачковой муфты и обоймы зубчатой муфты, а также комплект конструкторской документации для выпуска готовой продукции.
Способ решения:
Заказ выполнялся методом реверс-инжиниринга (обратного проектирования), а именно воссозданием конструкторско-технологической документации, по которой изготавливалось аналогичное изделие. При этом использовался ручной сканер ScanTech KSCAN20, необходимые измерительные инструменты и пакет CAD-программ.
Реализация проекта:
В виде исходных данных нам были предоставлены образцы упругого элемента кулачковой муфты и обоймы зубчатой муфты, которые были подготовлены для 3D-сканирования путём очистки от пыли и грязи с дальнейшим оклеиванием специальными метками.

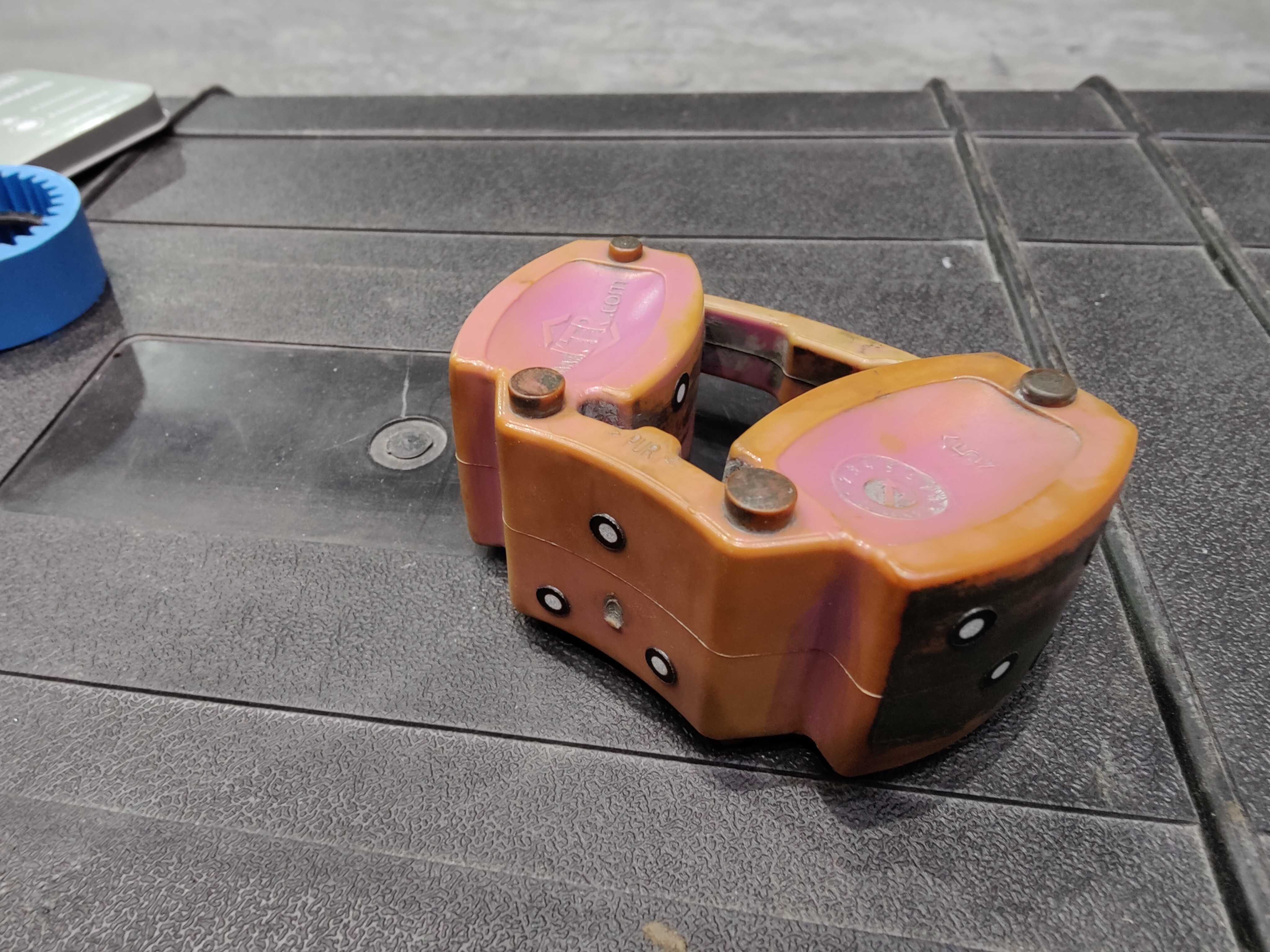

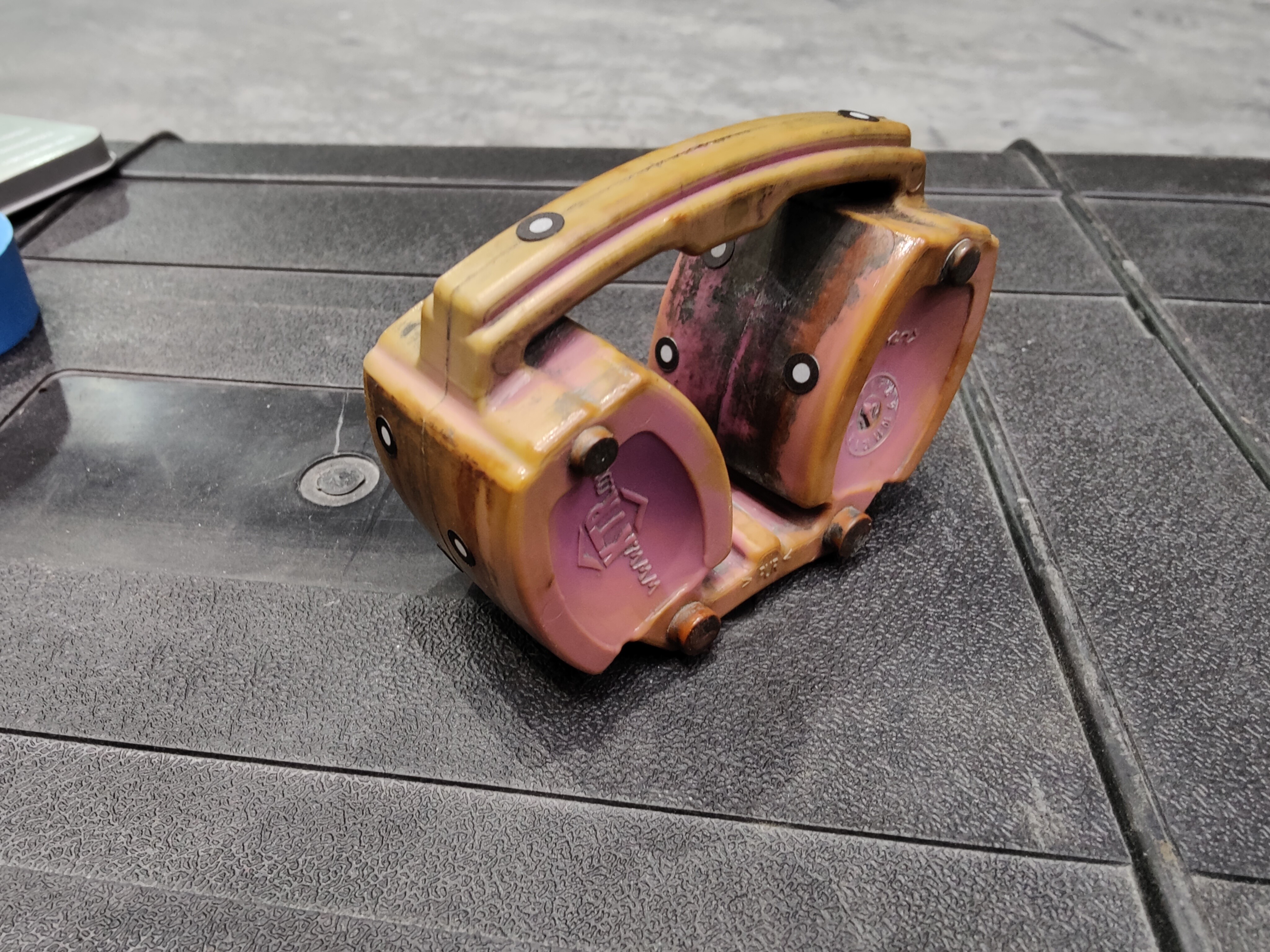

Упругий элемент кулачковой муфты

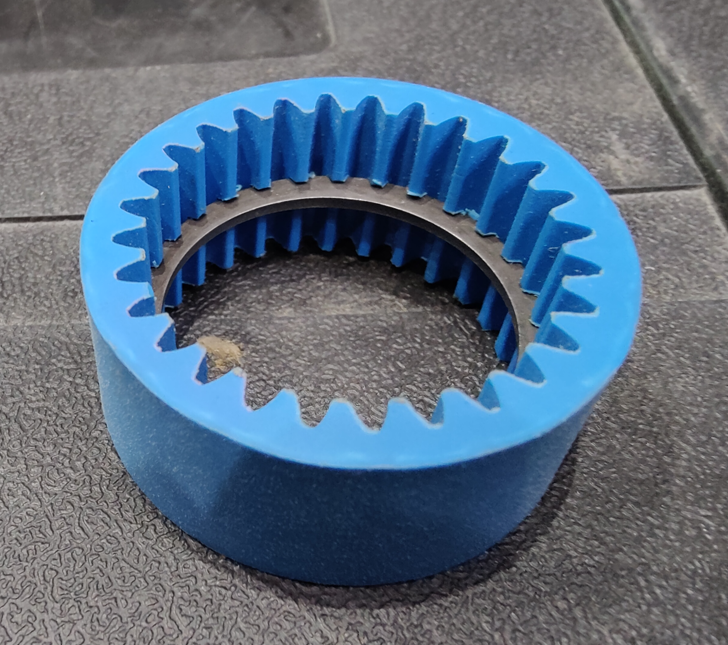

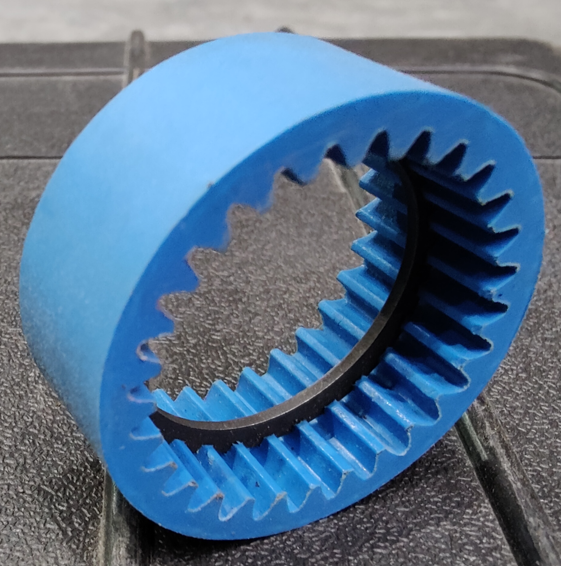

Обойма зубчатой муфты
Полученные в ходе 3D-сканирования облака точек были обработаны и преобразованы в полигональные сетки.

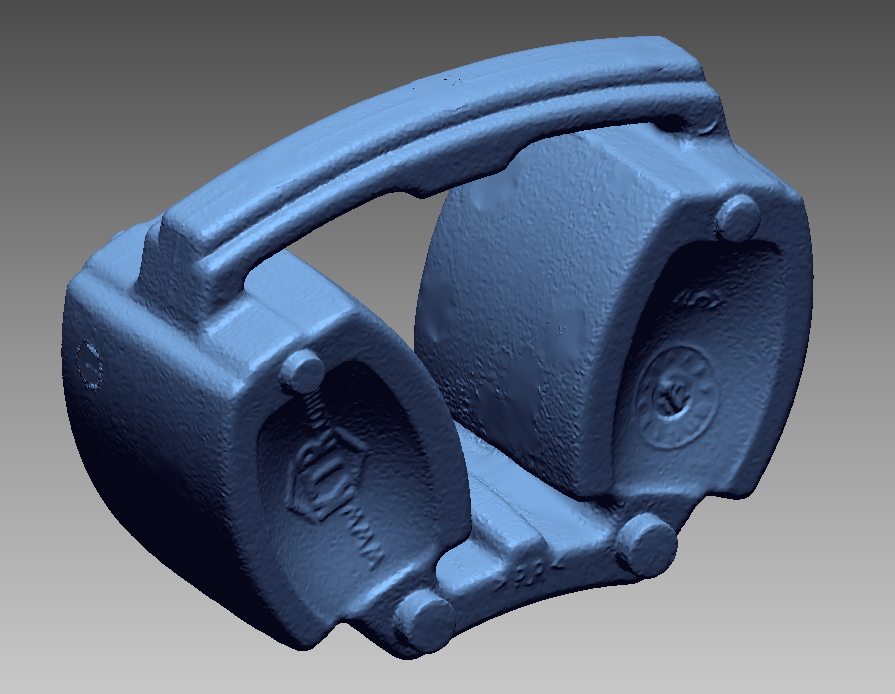

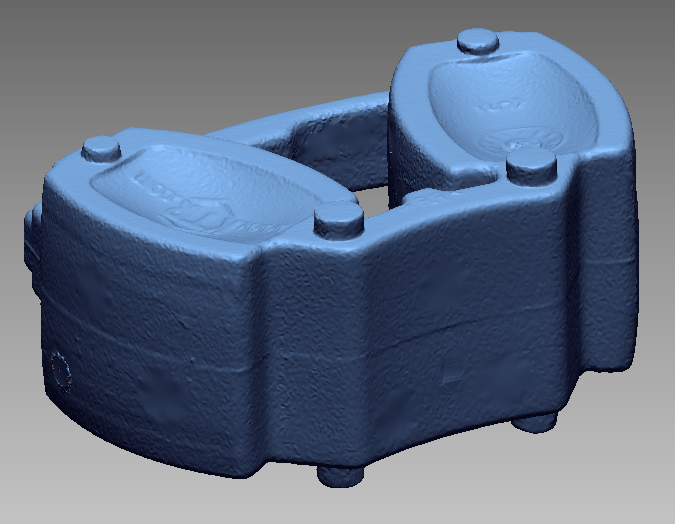

Полигональная сетка упругого элемента кулачковой муфты

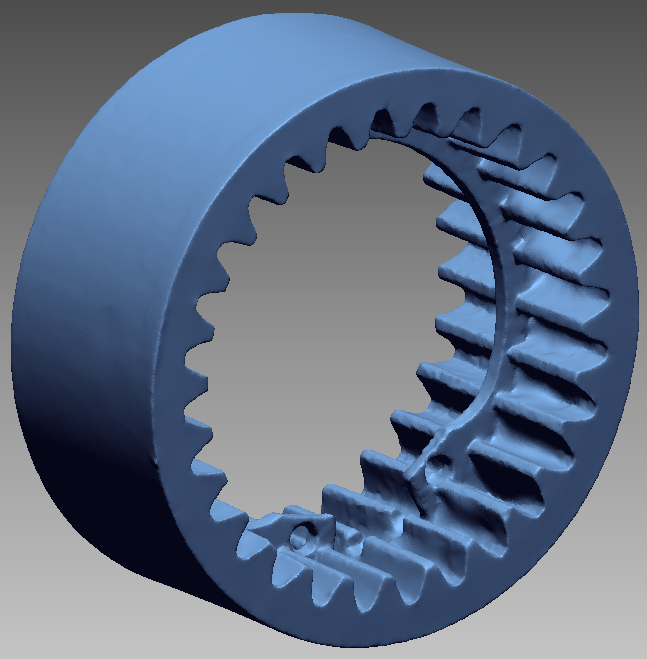

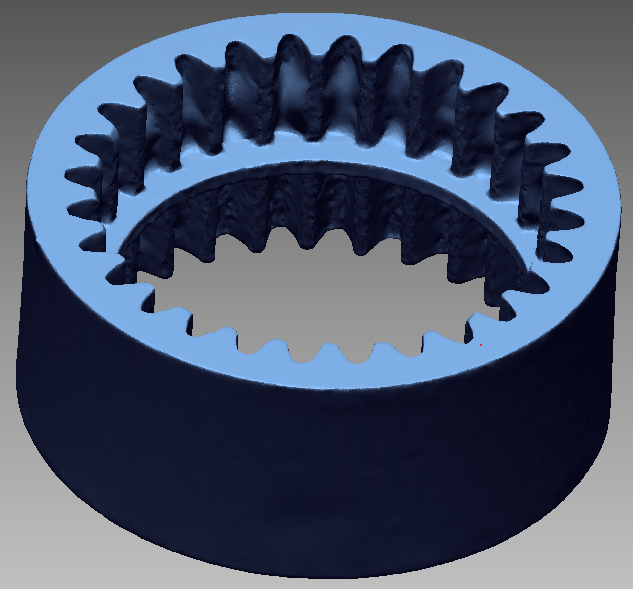

Полигональная сетка обоймы зубчатой муфты
Затем с использованием CAD-программы были разработаны 3D-модели упругого элемента кулачковой муфты и обоймы зубчатой муфты, конструкторская документация для серийного производства. Материал упругого элемента кулачковой муфты и обоймы зубчатой муфты – полиуретан и полиамид соответственно. Также было подобрано стопорное кольцо в соответствии с ГОСТ и внутренним диаметром детали, которое устанавливается внутри обоймы зубчатой муфты.

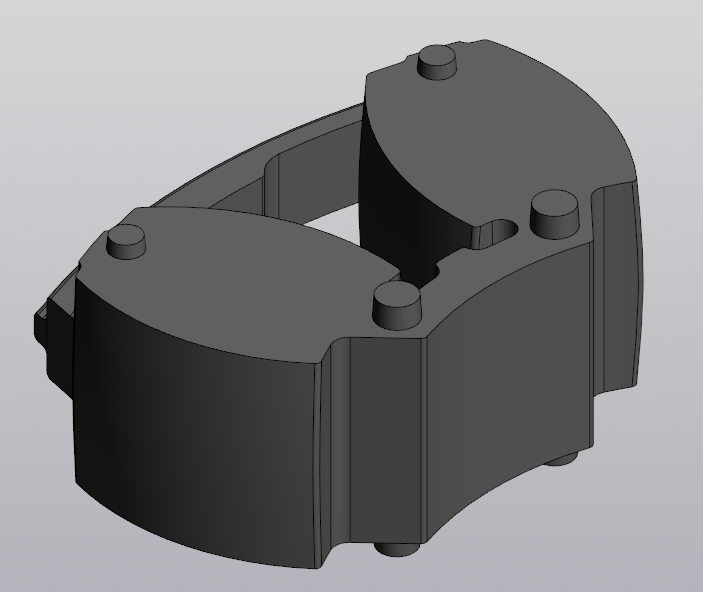

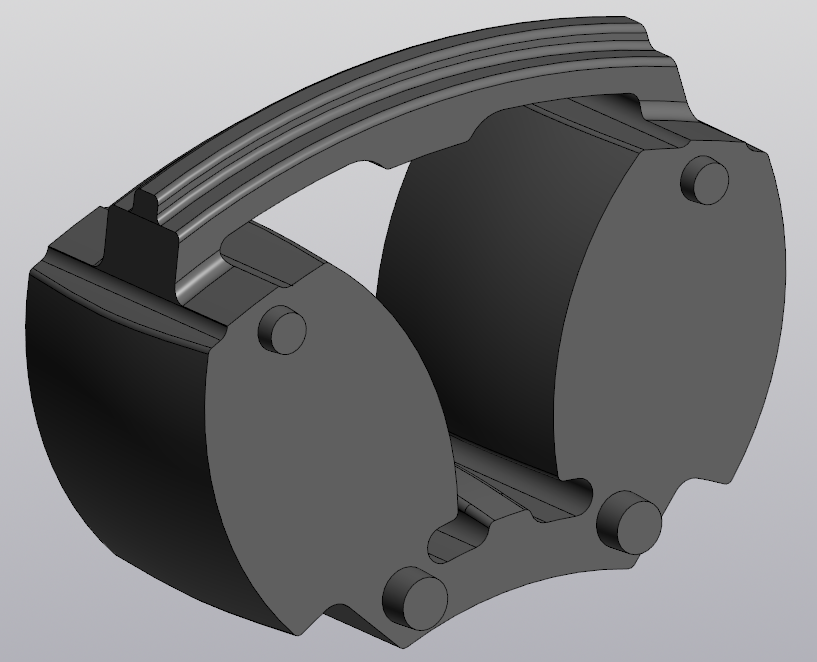

3D-модель упругого элемента кулачковой муфты

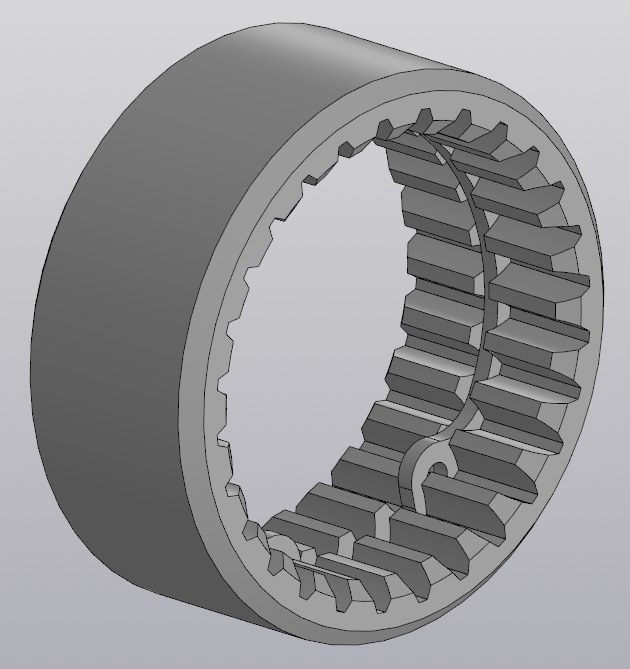

3D-модель обоймы зубчатой муфты
