Задача:
Разработать методом обратного проектирования комплект конструкторской документации сит и секции спирали бутары для выпуска готовой продукции.
Использованные средства:
Ручной сканер ScanTech KSCAN20, твердомер, шило, рулетка, штангенциркуль и необходимый пакет CAD программ.
Реализация проекта:

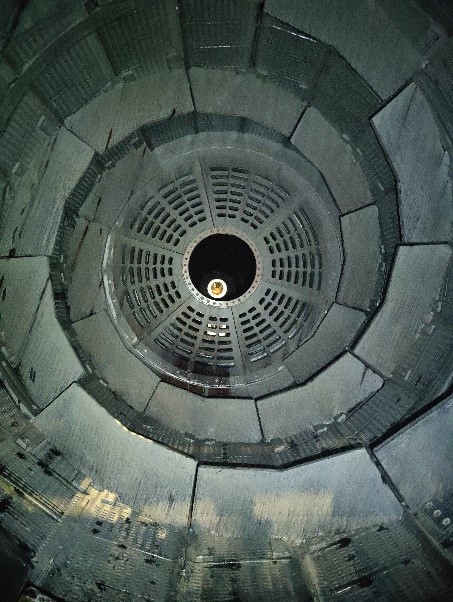

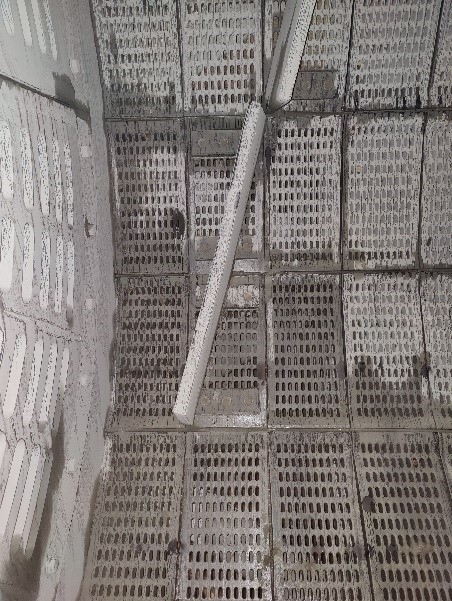

По согласованию с заказчиком в день проведения планово-предупредительного ремонта был осуществлён выезд на предприятие, где с приостановленной мельницы путём демонтажа нам были предоставлены образцы сит и секции спирали бутары для сканирования. Поэтому в ускоренном порядке исходные детали были очищены от пыли и грязи и оклеены специальными светоотражающими маркерами, после чего отсканированы.

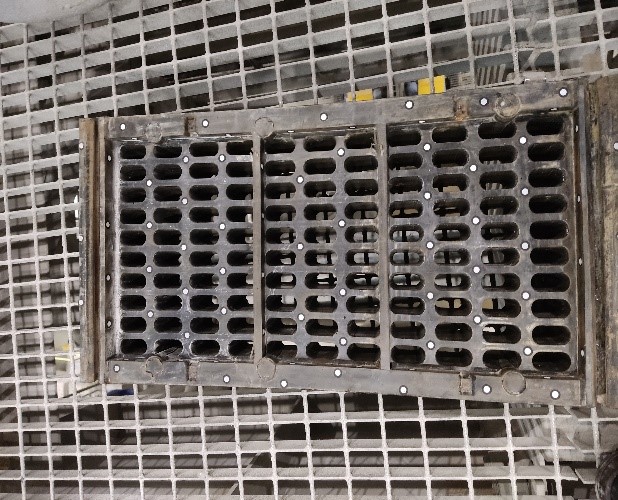

Предоставленные детали
В результате 3D-сканирования были получены облака точек, которые обрабатывались в CAD- системе Geomagic Design X для получения полигональных сеток.

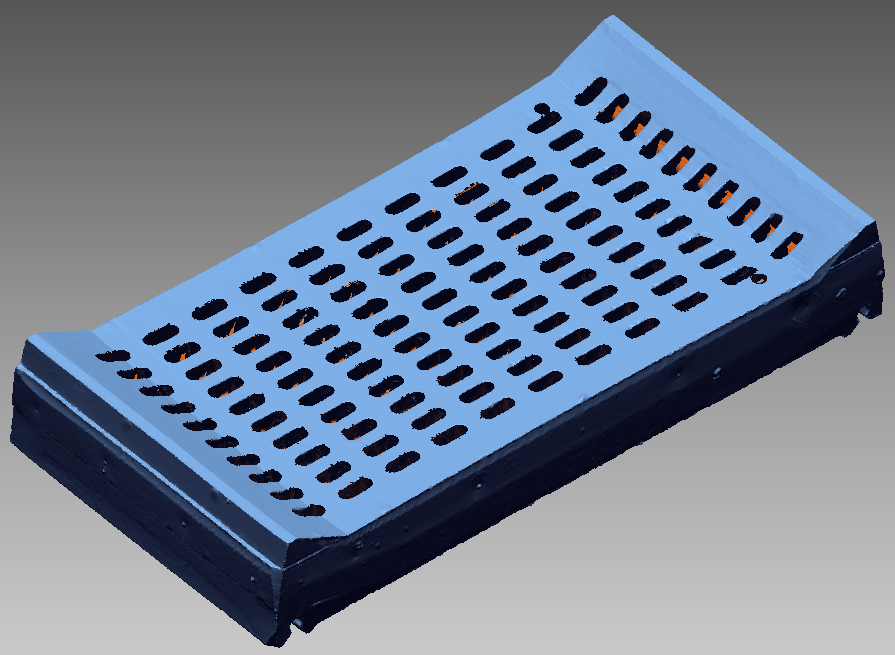

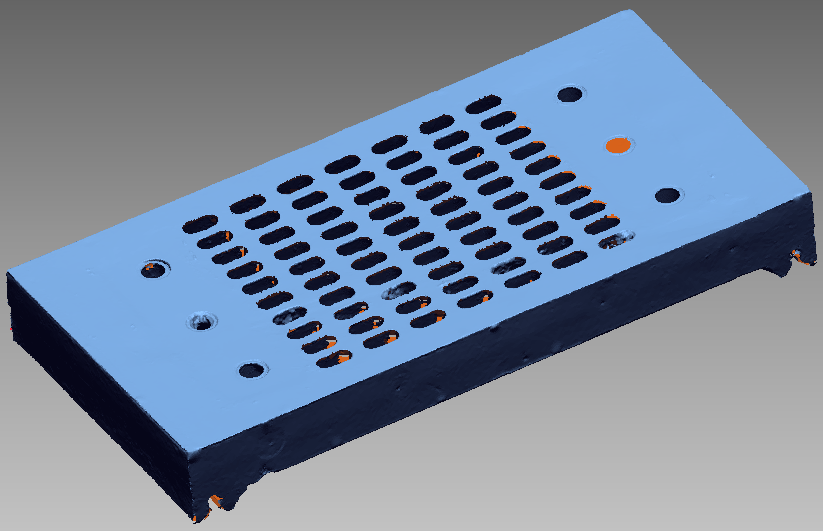

Сито и сито с креплением спирали

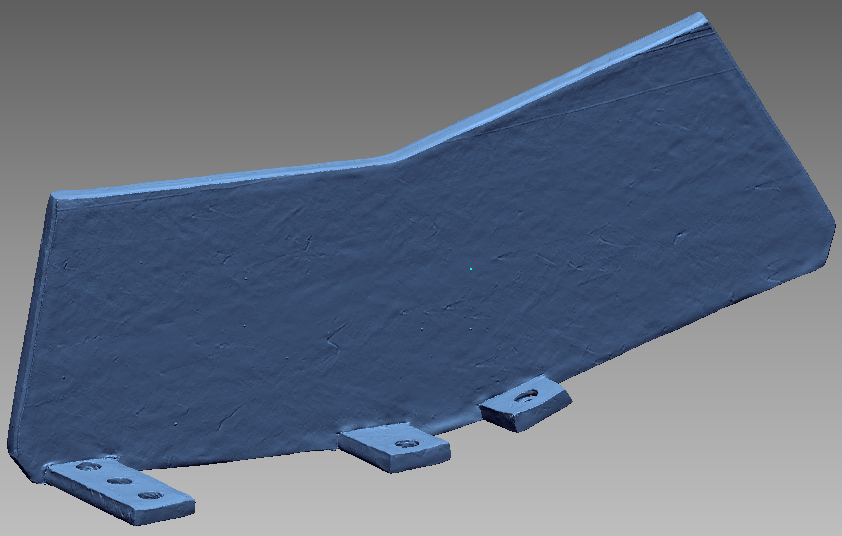

Секция спирали бутары
На основе полигональных сеток с учётом изношенности деталей были разработаны твердотельные модели сит и сектора спирали бутары. Также с учётом использования деталей в высокоабразивной среде были выбраны соответствующие материалы, которые будут устойчивы к вышеуказанной среде.

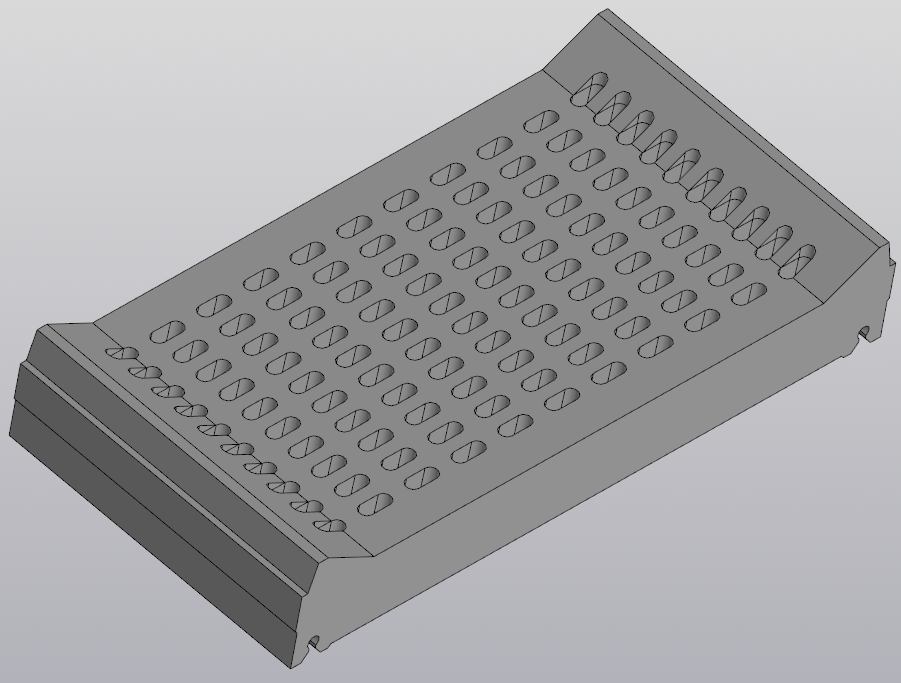

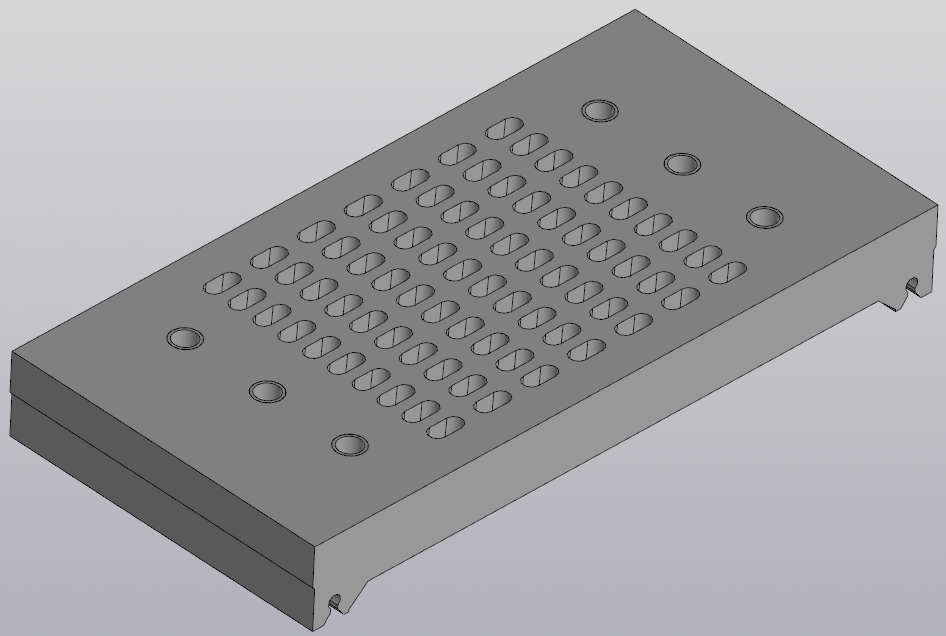

3D-модели сита и сита с креплением спирали

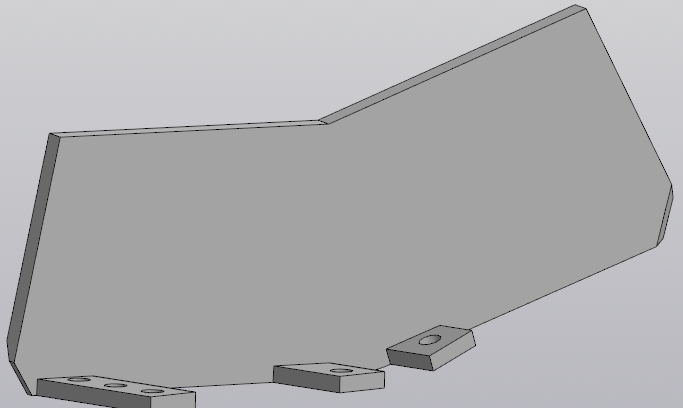

3D-модель секции спирали бутары

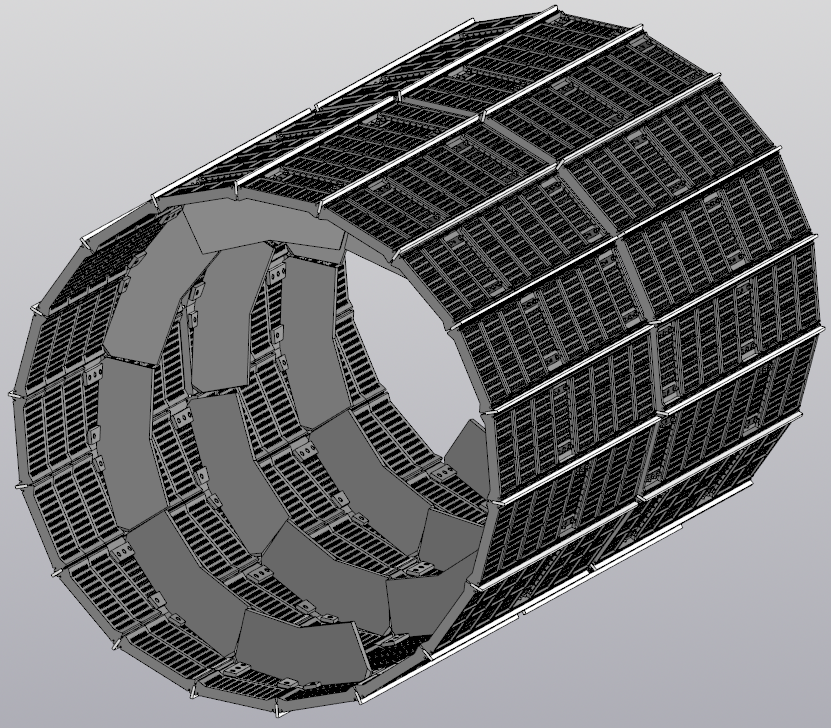

Далее для проверки собираемости бутары была выполнена контрольная сборка. После чего был разработан полный комплект конструкторской документации в соответствии со всеми требованиями ЕСКД.
