Задача:

Разработать 3Д модель футеровки загрузочного бункера и сделать полный комплект конструкторской документации.

Использованные средства:

ручной инструмент для измерения, САПР программа Компас – 3D.

Решение задачи:

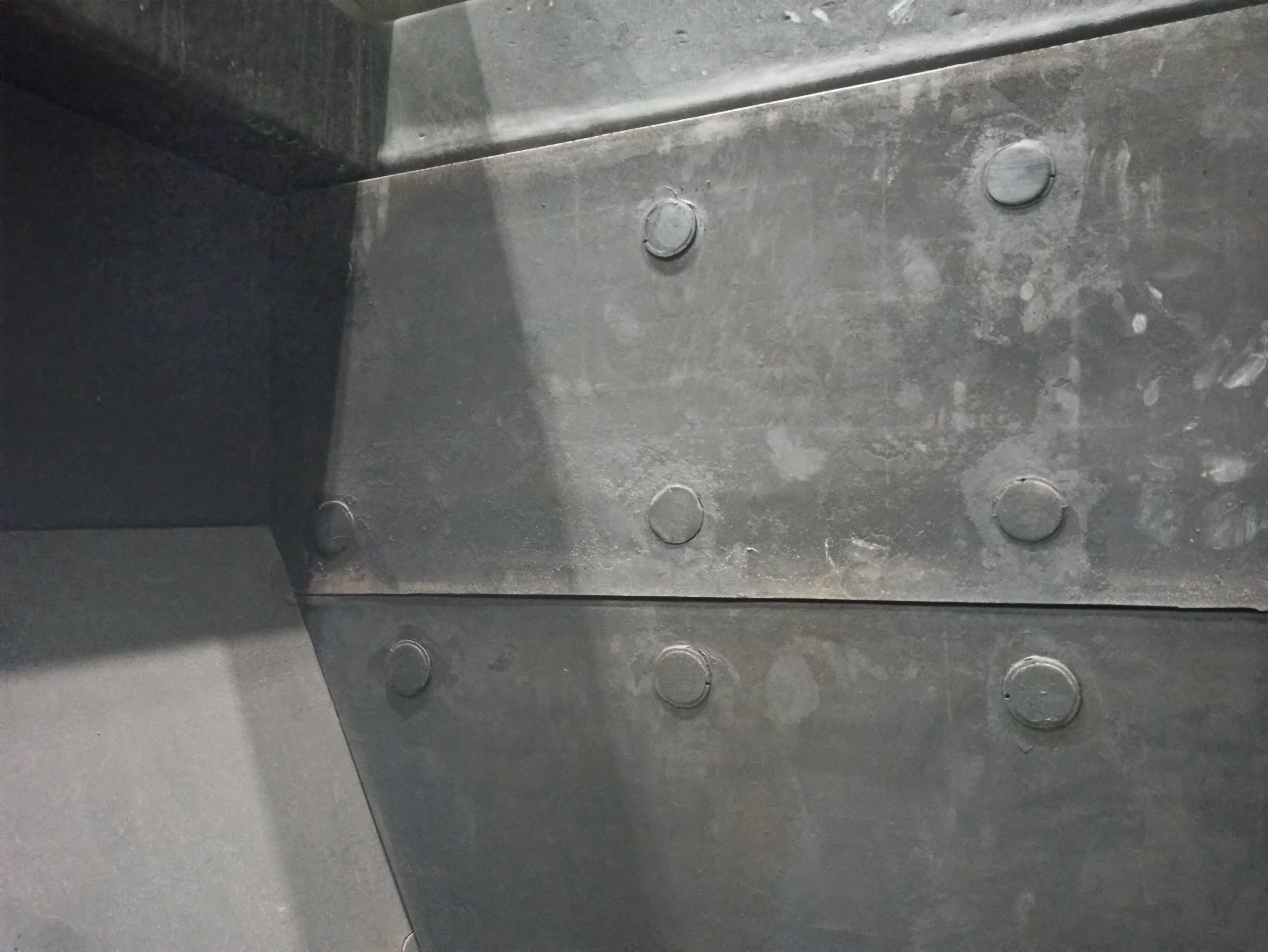

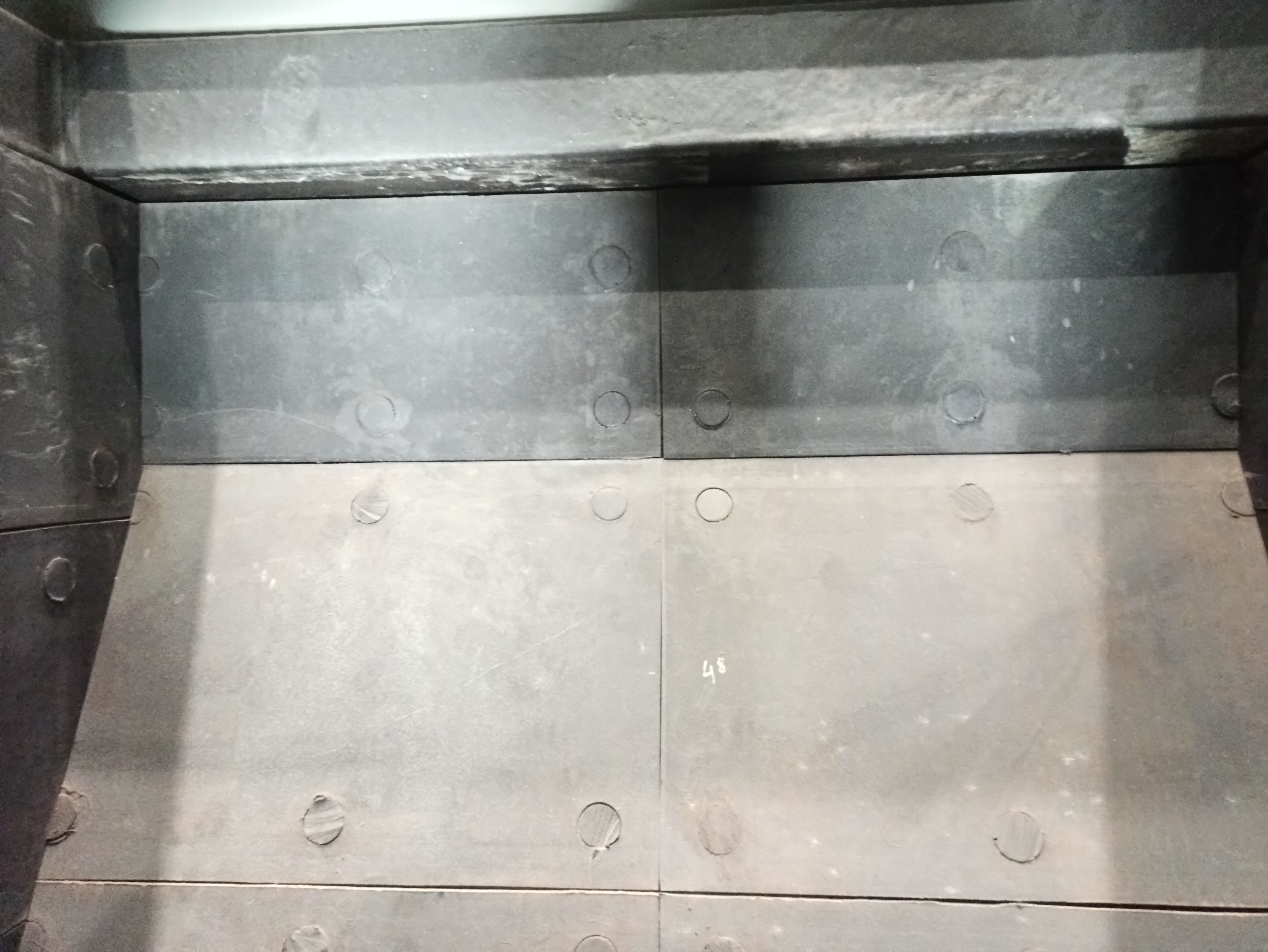

футеровка была установлена внутри загрузочного бункера и снять ее не имелось возможности, поэтому все размеры были сняты вручную, что не составляло большой трудности, учитывая незамысловатую геометрию бункера.

Сложность заключалась лишь в том, чтобы правильно воссоздать геометрию в местах соединения нижних плит лицевой панели и плит основания бункера. Для этого мы измерили угол и толщину корпуса загрузочного бункера, что бы при построении общей сборки можно было скорректировать конструкции плит.

Так же были учтены все места наложения плит, обмерены крепежные элементы.

После снятия всех размеров, по эскизам были созданы отдельные 3Д модели каждой плиты.

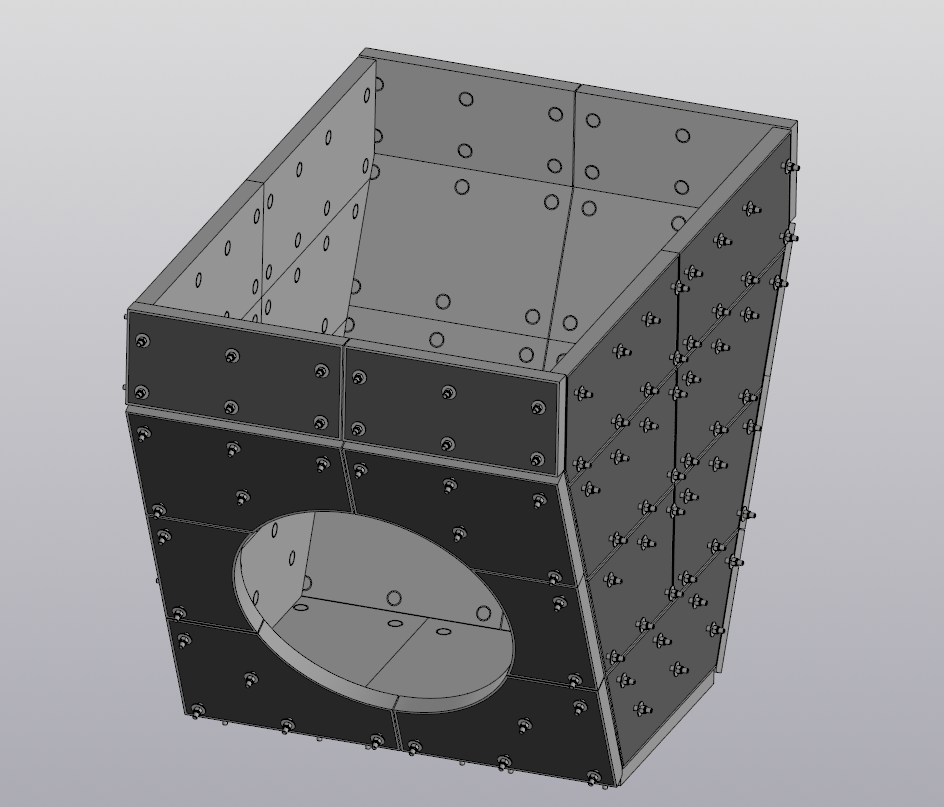

Когда все 3Д модели были готовы, нами была произведена общая сборка для контроля собираемости комплекта футеровки для всего загрузочного бункера, так же сделан чертеж и спецификация на полный комплект футеровки.

Время затраченное на проект: 5 рабочих дней, включая выезд на замеры.
