Задача:
при помощи обратного проектирования воссоздать 3Д модель модульного сверла и его составных компонентов.
Использованные средства:
Ручной сканер ScanTech KSCAN20, необходимый пакет CAD программ.
Реализация проекта:

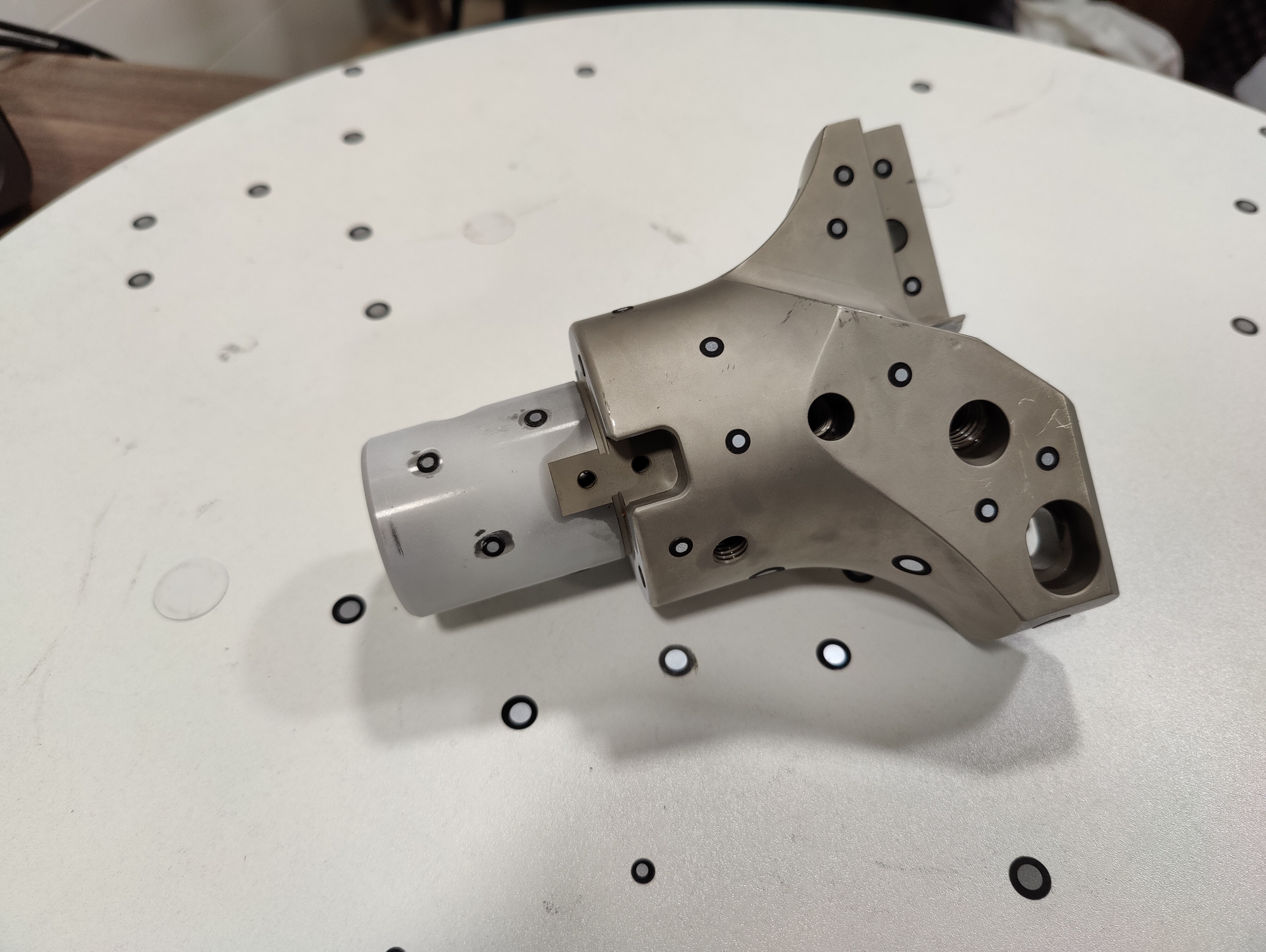

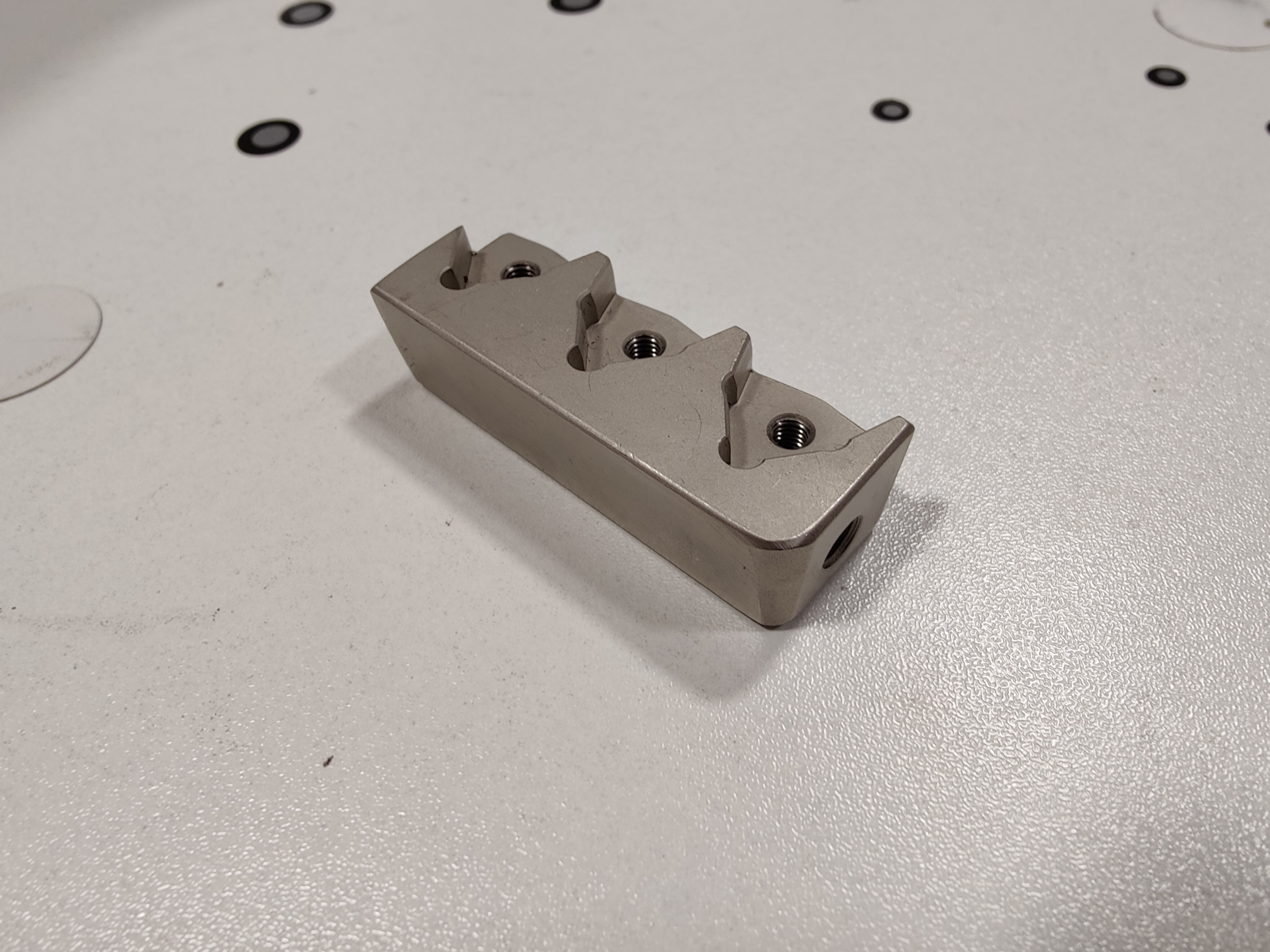

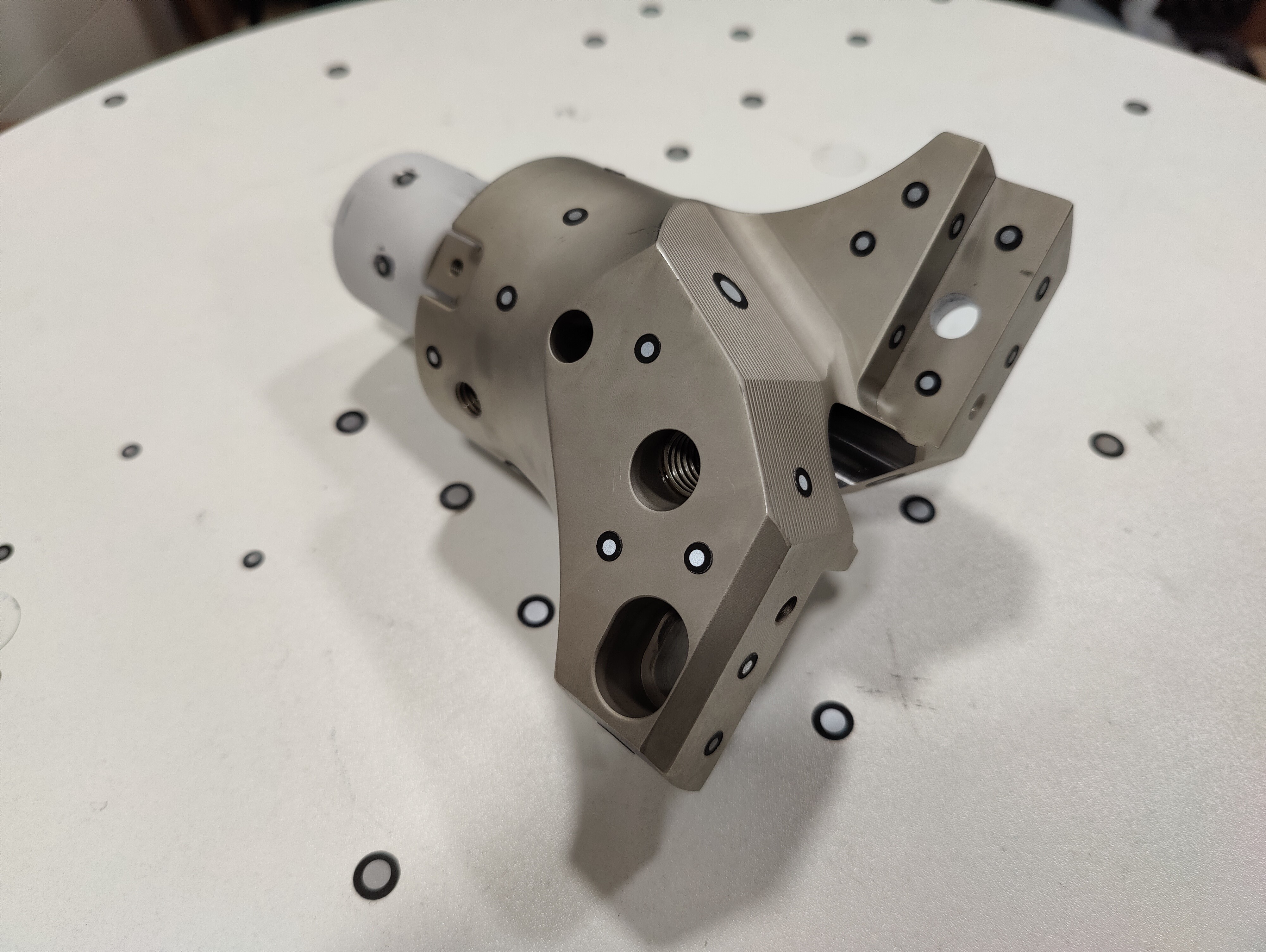

Главным требованием заказчика в этом проекте было сканирование всех деталей с высокой точностью. Так как сверло новое, перед санированием оно было очищено от остатков масла, блестящие участки был матированы специальным спреем для повышения точности сканирования.
Согласно требованию заказчика, сканирование осуществлялось с разрешением 0,02мм и точностью 20 мкм.

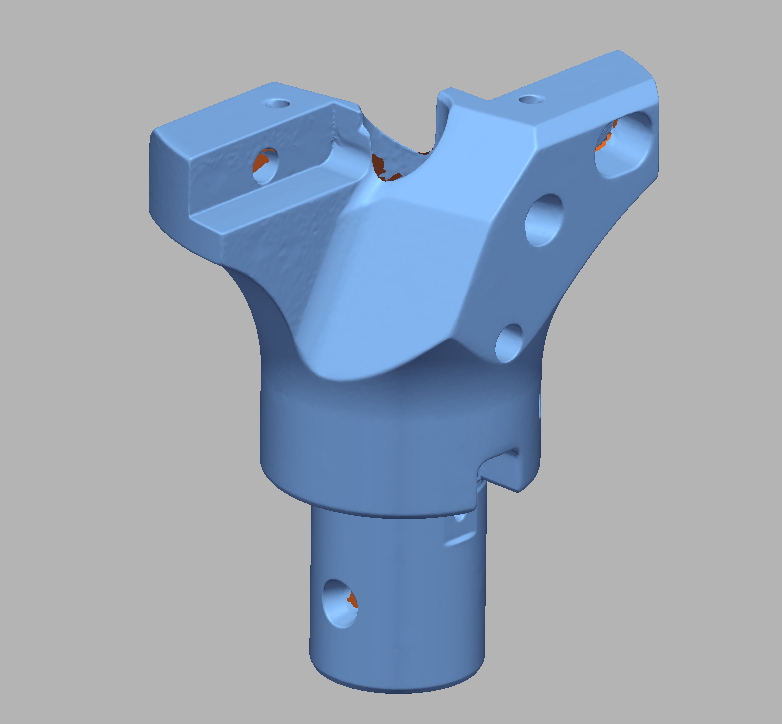

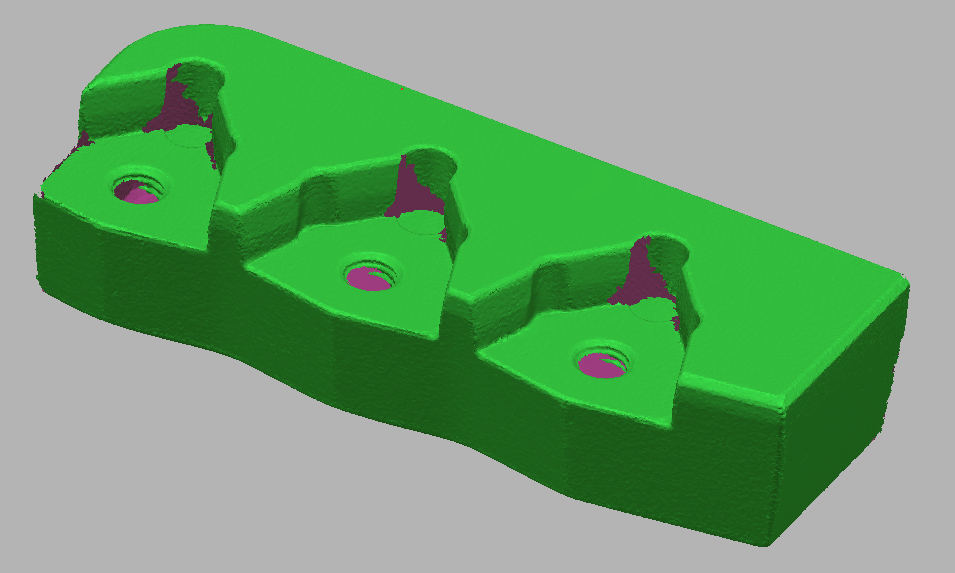

Данные полученные в результате сканирования были преобразованы в полигональные сетки высокого качества.

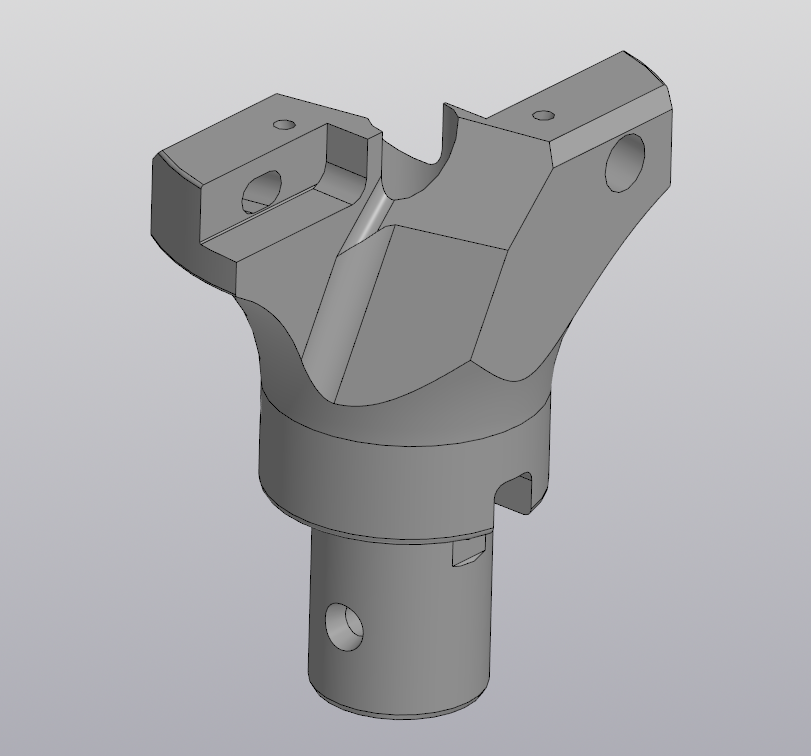

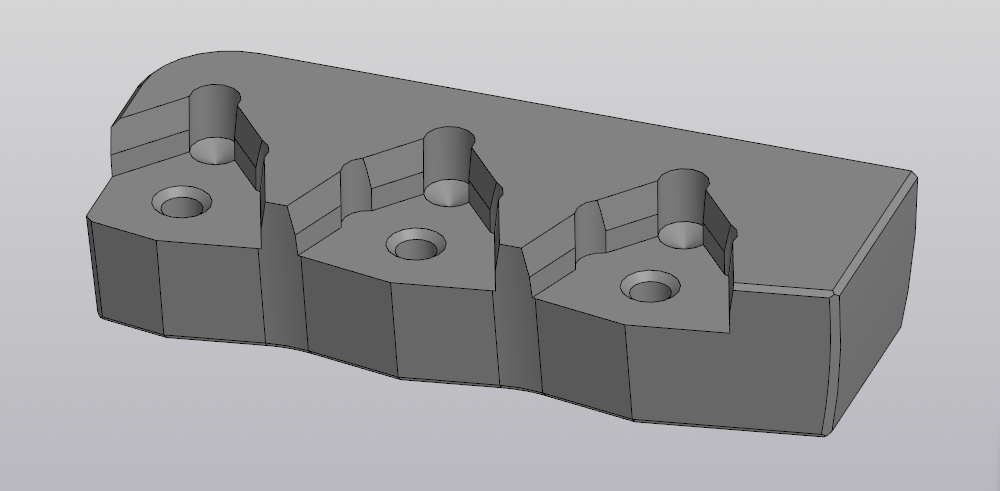

На основе полигональных сеток был проведен реверс-инжиниринг корпуса сверла и двух картриджей.
Обратное проектирование осуществлялось с постоянным контролем отклонений поверхностей, в результате чего были получены CAD модели с высокой степенью точности повторения поверхностей предоставленных для сканирования деталей.
Время, затраченное на проект: 5 рабочих дней, с учетом времени сканирования.
