Задача:
Заказчик пришёл с задачей разработки 3D-модели статора флотомашины и комплекта конструкторской документации для выпуска готового изделия.

Способ решения:
Задача решалась методом реверс-инжиниринга (обратного проектирования). При этом использовался ручной сканер ScanTech KSCAN20, твердомер, шило, рулетка, штангенциркуль и пакет CAD-программ.

Реализация проекта:

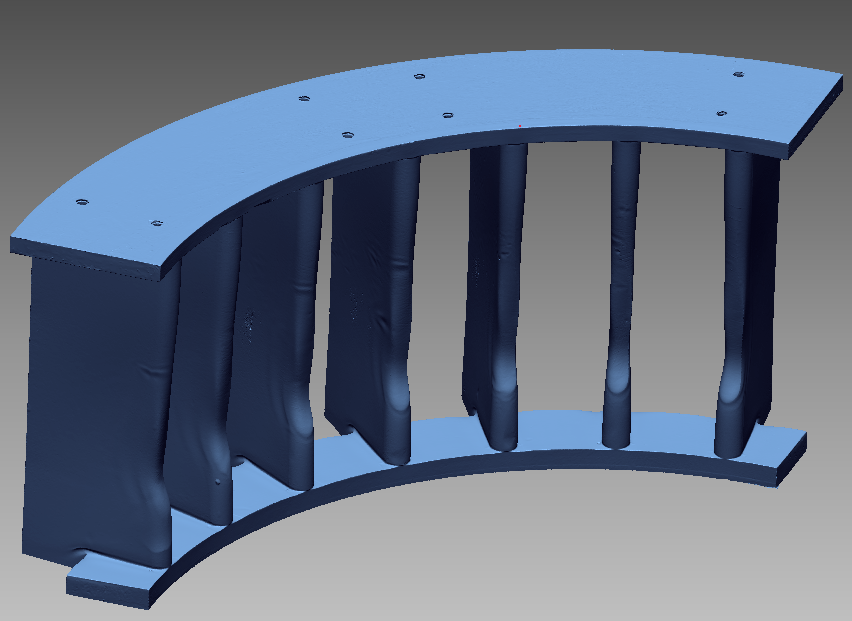

Клиент предоставил один из секторов статора, который был очищен от пыли и грязи, после чего был обклеен специальными метками и отсканирован с помощью ручного сканера ScanTech KSCAN20. В результате 3D-сканирования была получена полигональная сетка сектора статора. Также при помощи шила был выявлен внутренний металлический каркас и сняты необходимые его размеры. Таким образом, были получены данные для обратного проектирования.

Далее в CAD-программе была смоделирована 3D-модель с учётом изношенности изделия, разработан внутренний стальной каркас, который обеспечивает необходимую прочность и устойчивость объекта в соответствии с эксплуатацией и нагрузкой на статор. Также была подобрана необходимая марка полиуретана.  Заключительным этапом был выпуск полного комплекта конструкторской документации в соответствии со всеми требованиями ЕСКД.

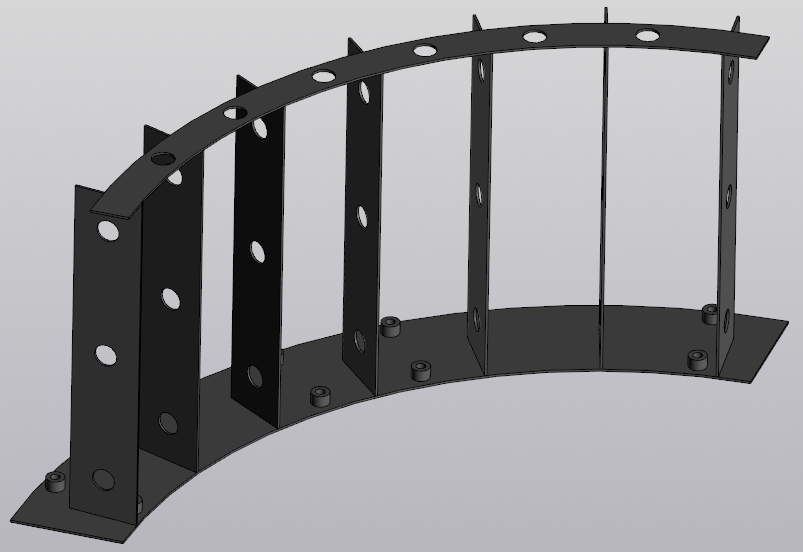

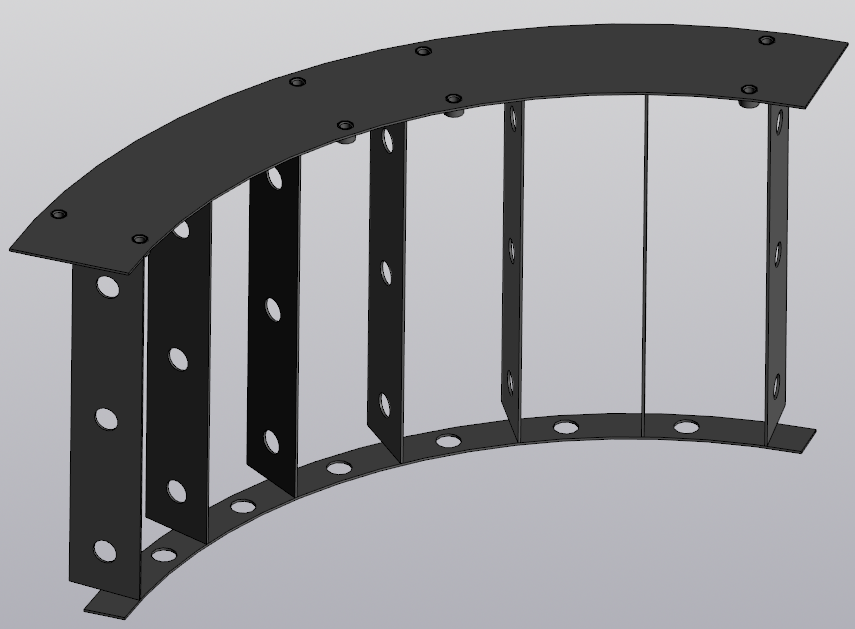

Каркас сектора статора

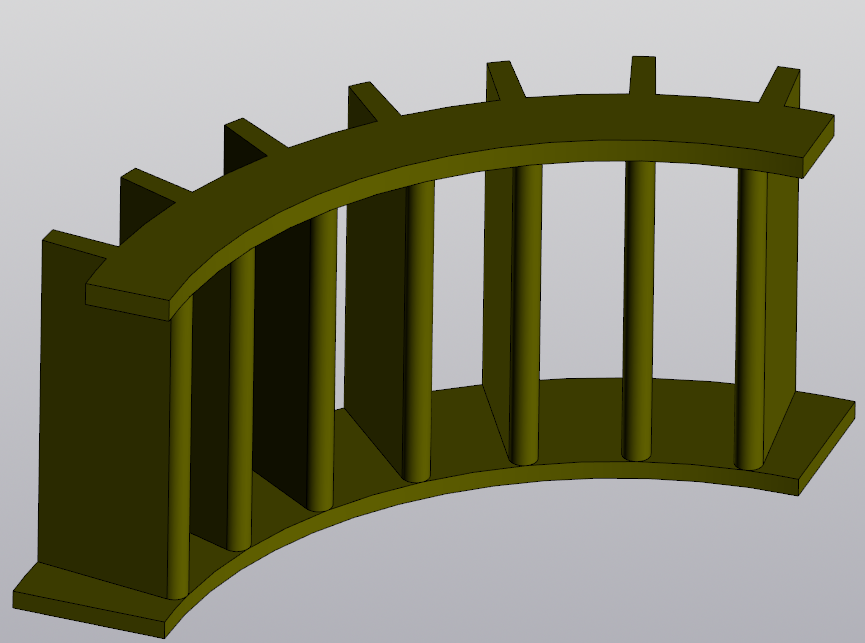

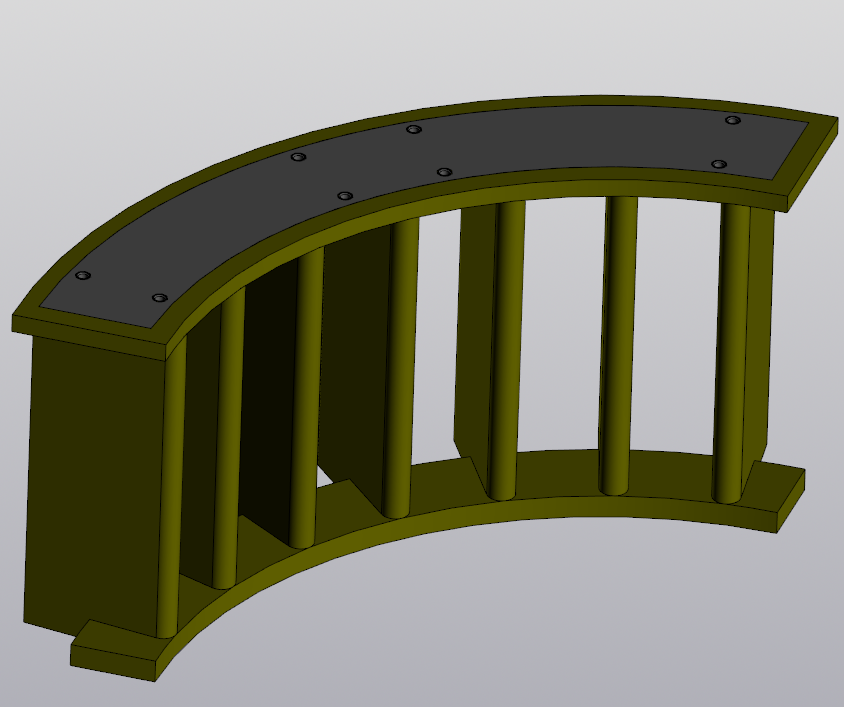

Сектор статора
