Задача:
Создание 3D модели кожуха с помощью обратного проектирования.
Использованные средства:
Ручной 3Д-сканер ScanTech KSCAN20, необходимый пакет CAD программ.
Реализация проекта:
Работа выполнялась для нашего заказчика, специализирующегося на изготовлении подъёмного оборудования для людей с ограниченной мобильностью.
Необходимо было подготовить полигональную сетку высокого разрешения и 3D модель для кожуха механизма гусеничного подъемника.
Кожух был предоставлен для сканирования и проведения измерений.
Осмотрев деталь, мы выявили особенности, на которые необходимо обратить внимание при дальнейшем проектировании.
Основное:
1. Деталь гибкая, поэтому особенное внимание необходимо уделять ее позиционированию при сканировании лицевой и внутренней поверхности.
2. Деталь изготовлена несимметрично, что при обратном проектировании необходимо игнорировать.

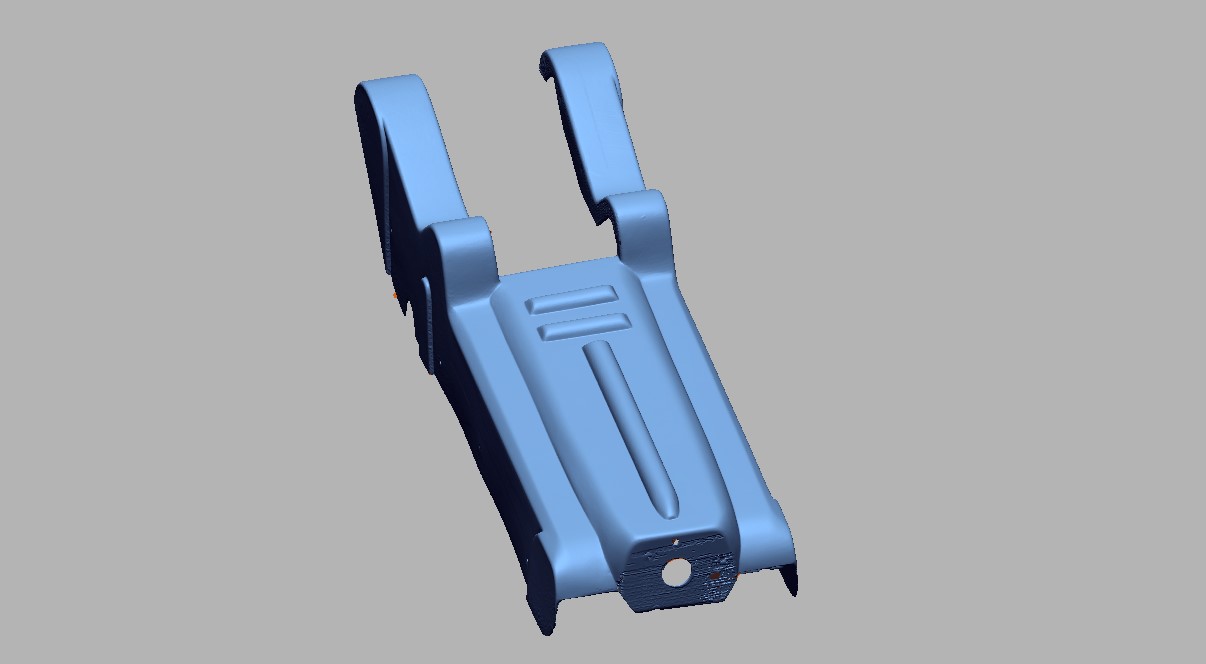

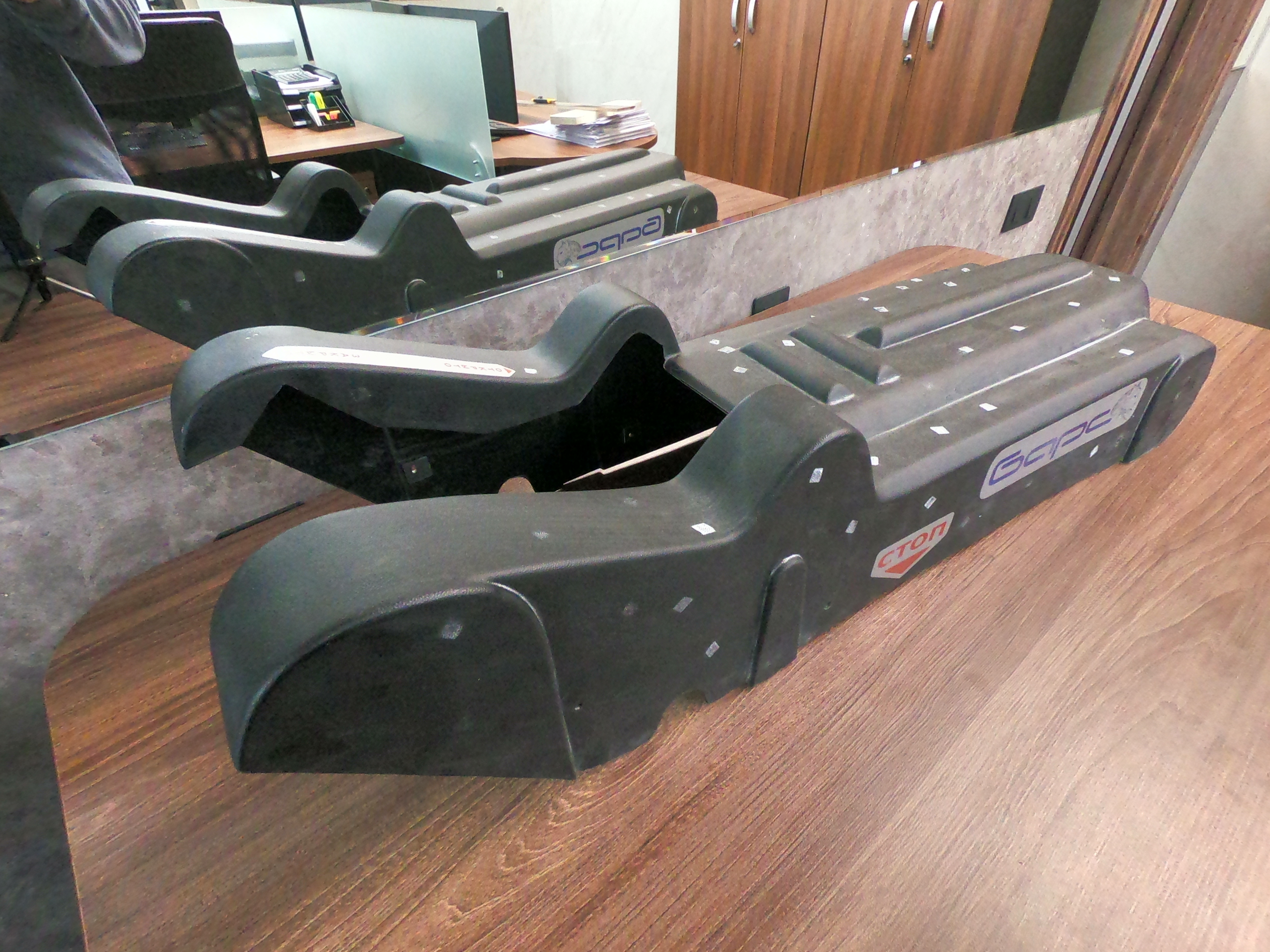

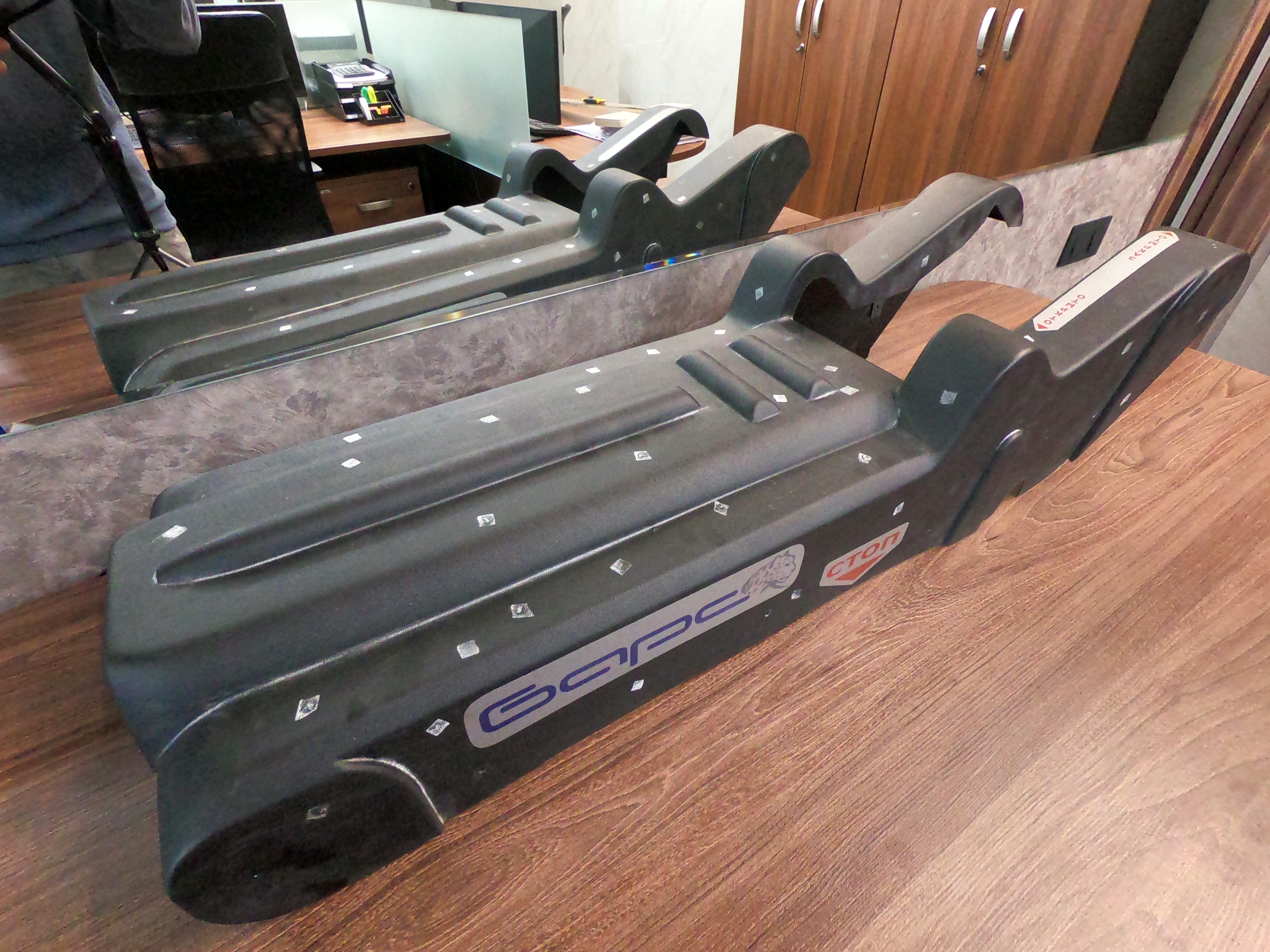

Деталь была оклеена метками и отсканирована с лицевой и внутренней стороны. На основе полученных облаков точек мы создали полигональную сетку высокой точности.

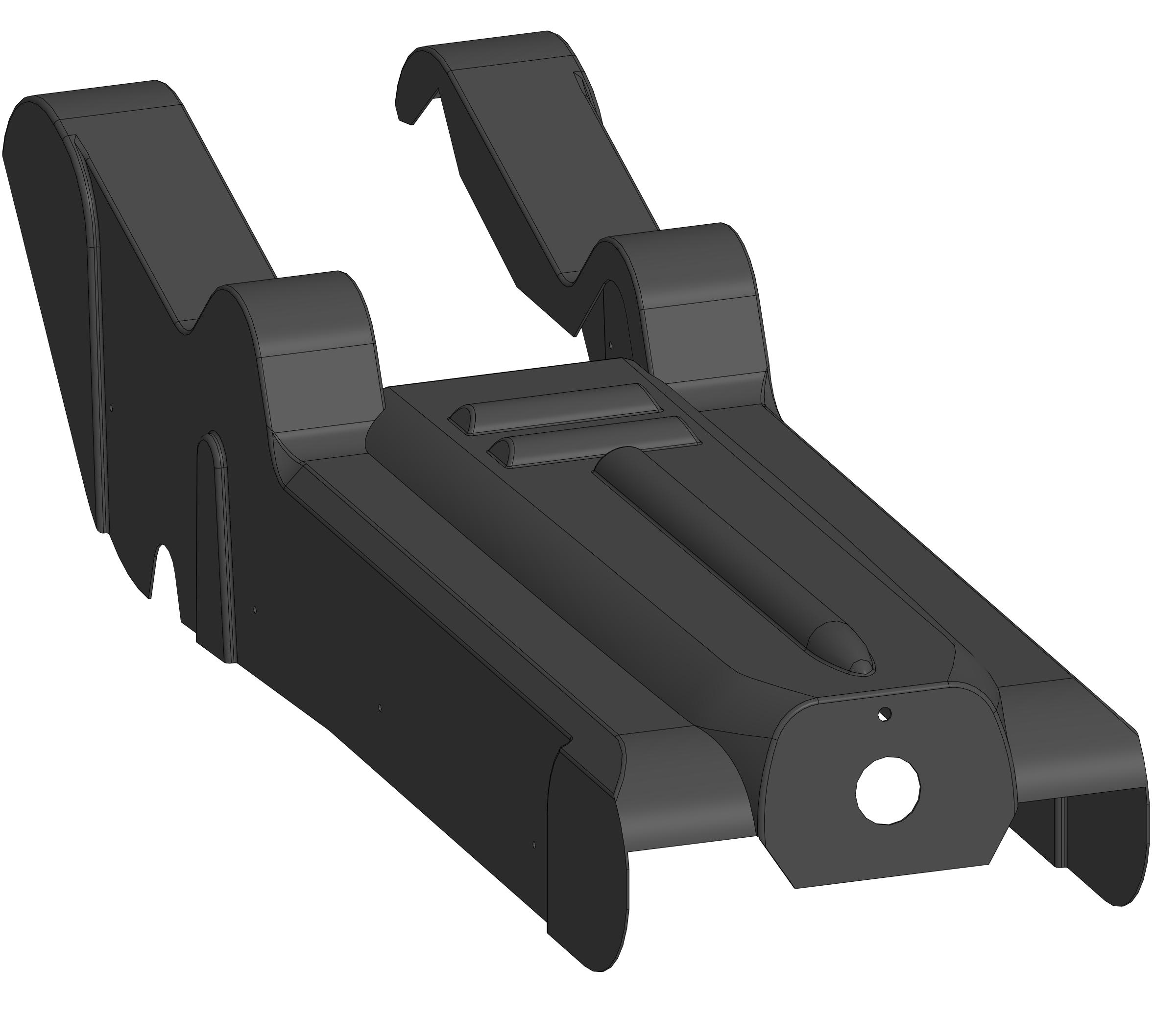

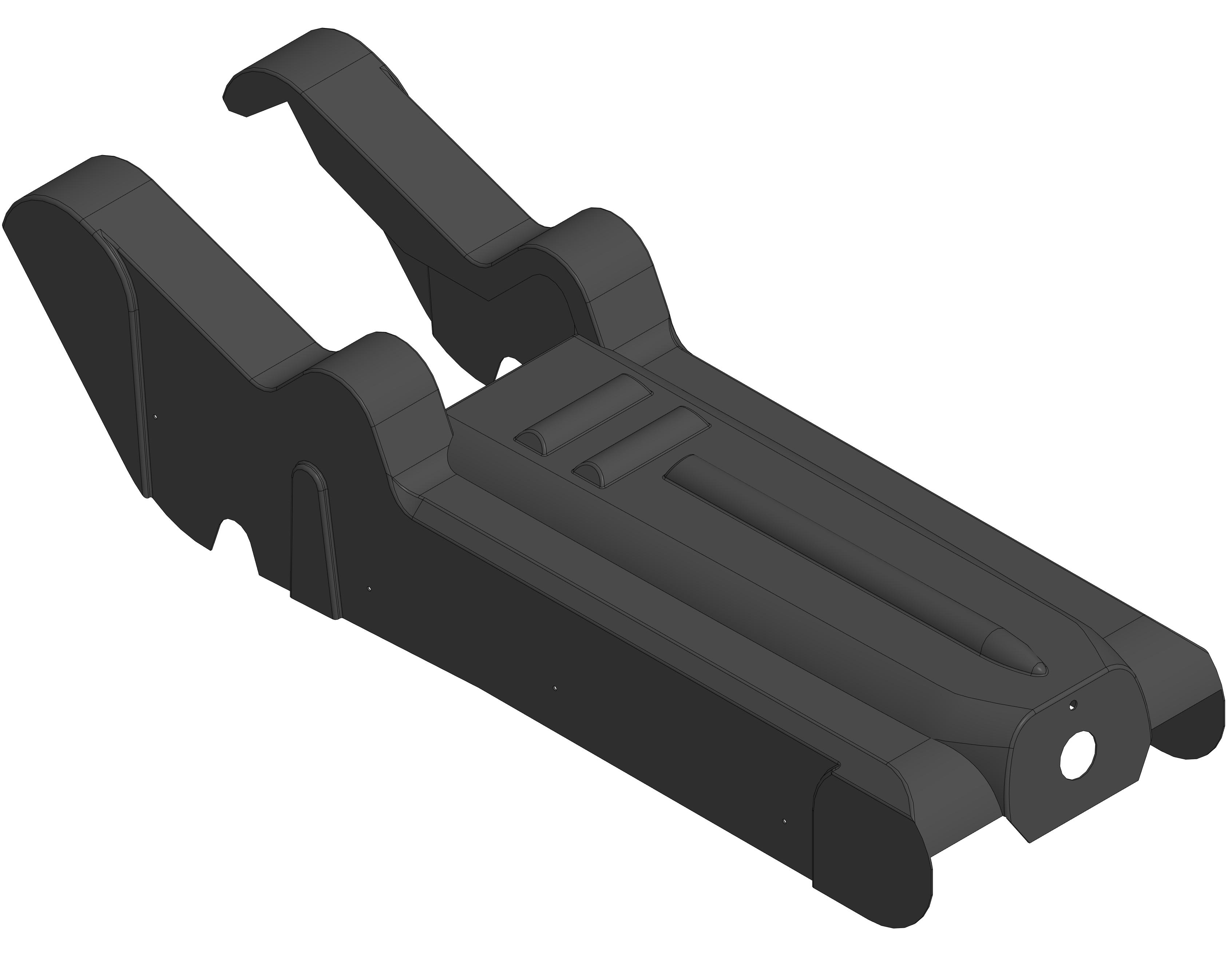

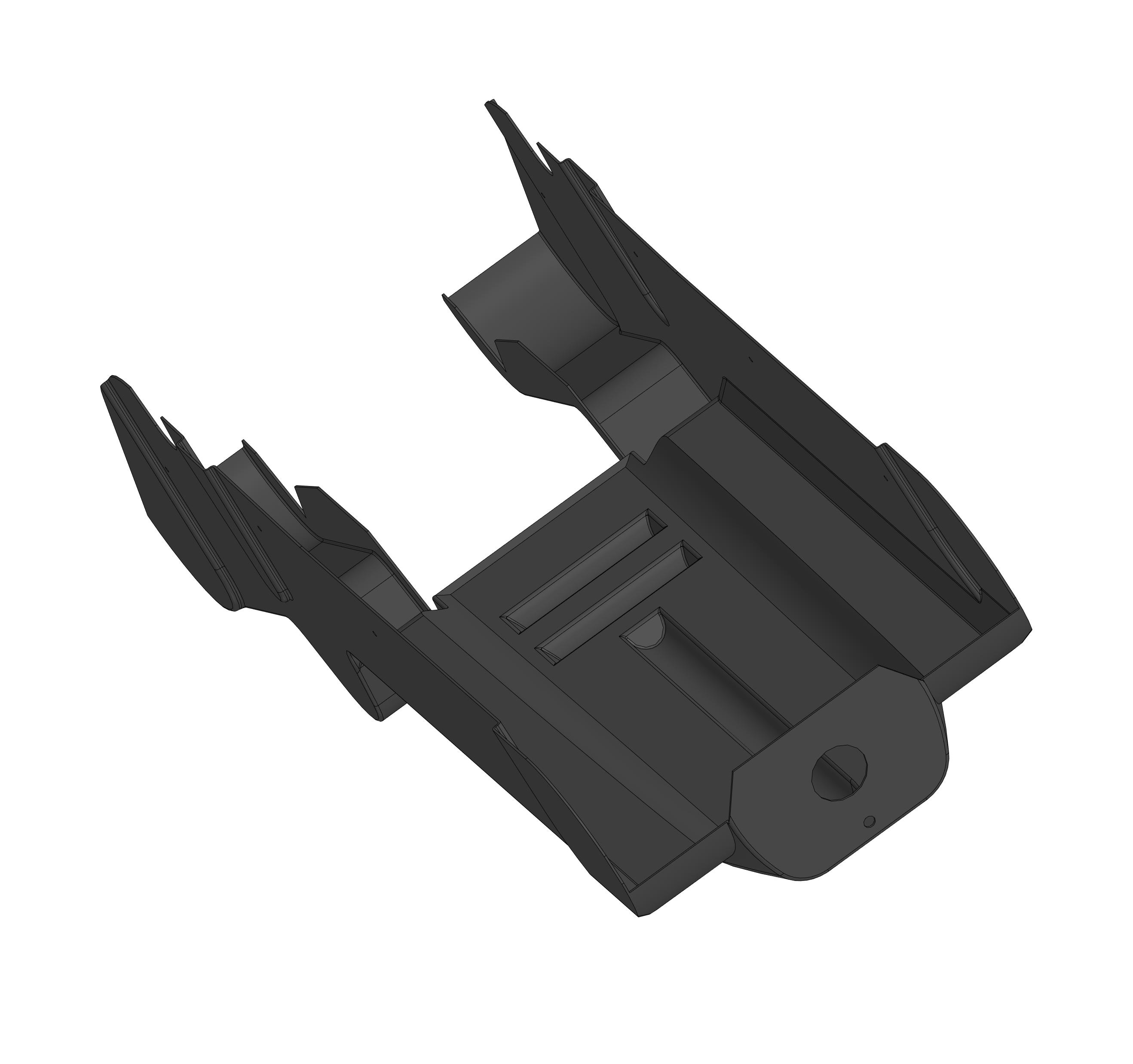

После обработки полигональной сетки, была создана 3D модель кожуха.

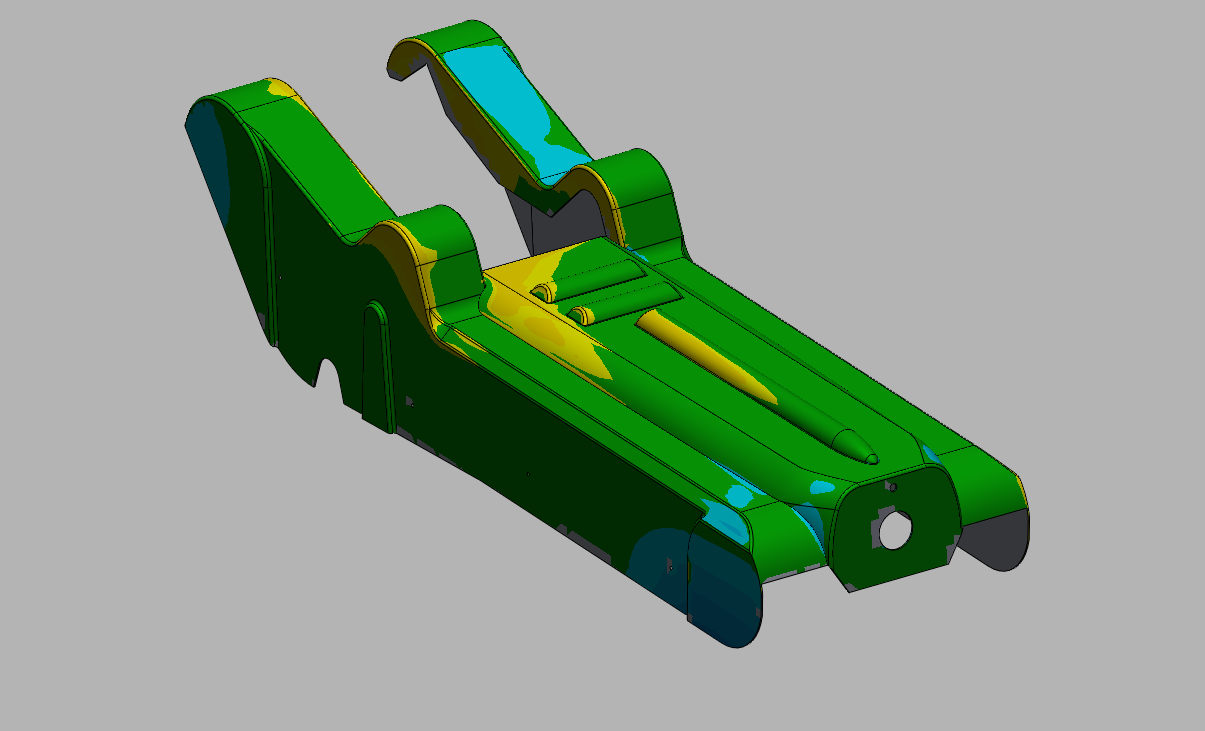

Модель была дополнительна сверена с сеткой с целью контроля отклонений.
Время затраченное на проектирование – 3 рабочих дня.
