Заказчиком перед нами была поставлена задача создания 3D модели детали с последующим получением чертежей для организации ее производства. Путем инструментальных измерений нами были получены данные для создания 3D модели. По построенной CAD-модели были разработаны конструкторская и технологическая документации для передачи в производство.

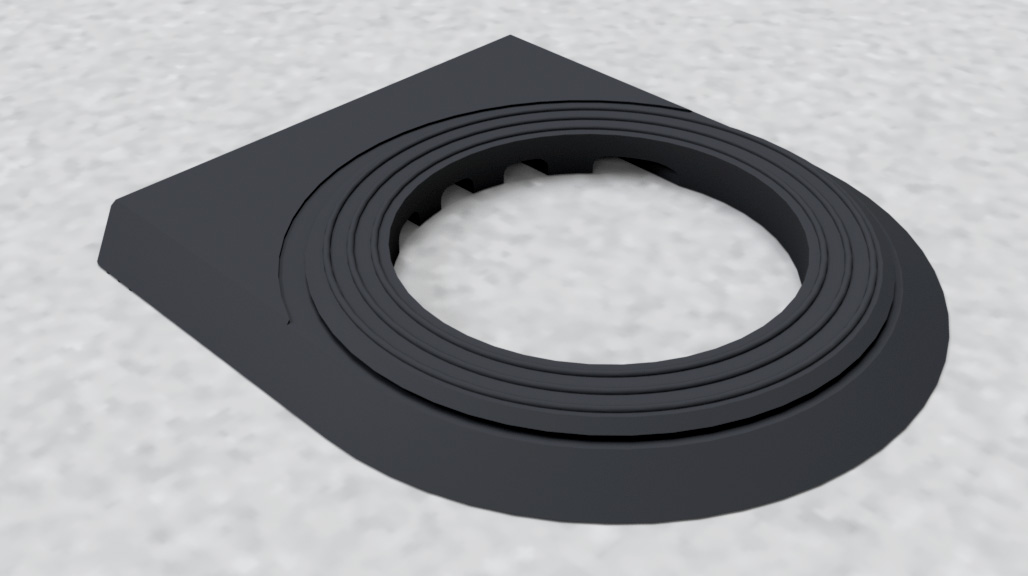

Рисунок 1 (CAD-модель детали)
Рисунок 2 (Чертеж детали для передачи в производство)
По разработанной документации была изготовлена пробная деталь. Перед запуском серийного производства изделия, нашими специалистами было проведено 3D сканирование пробной детали, и сравнение полученной ранее CAD модели с результатами сканирования.

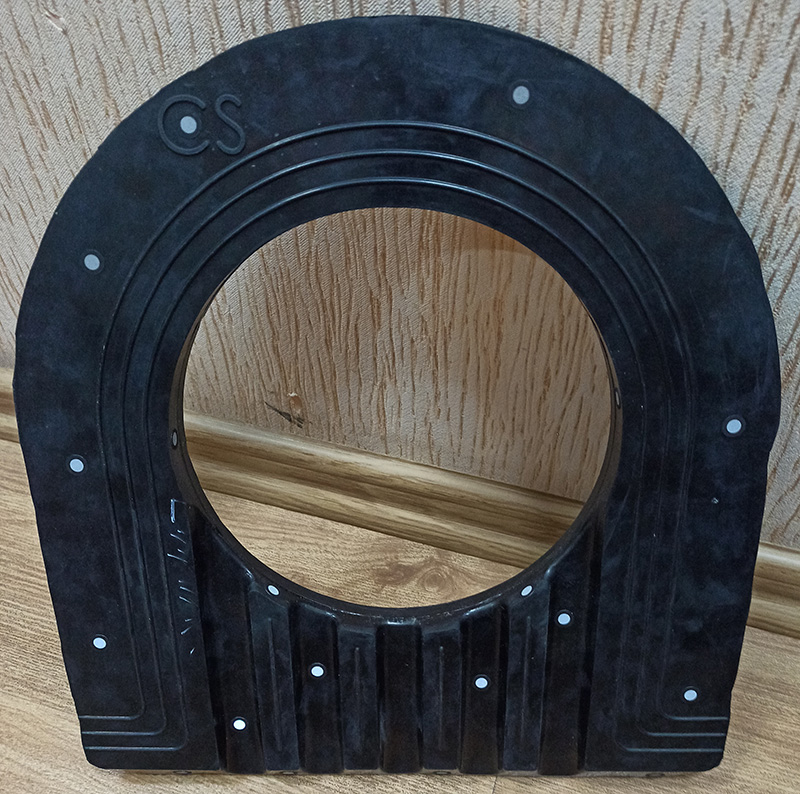

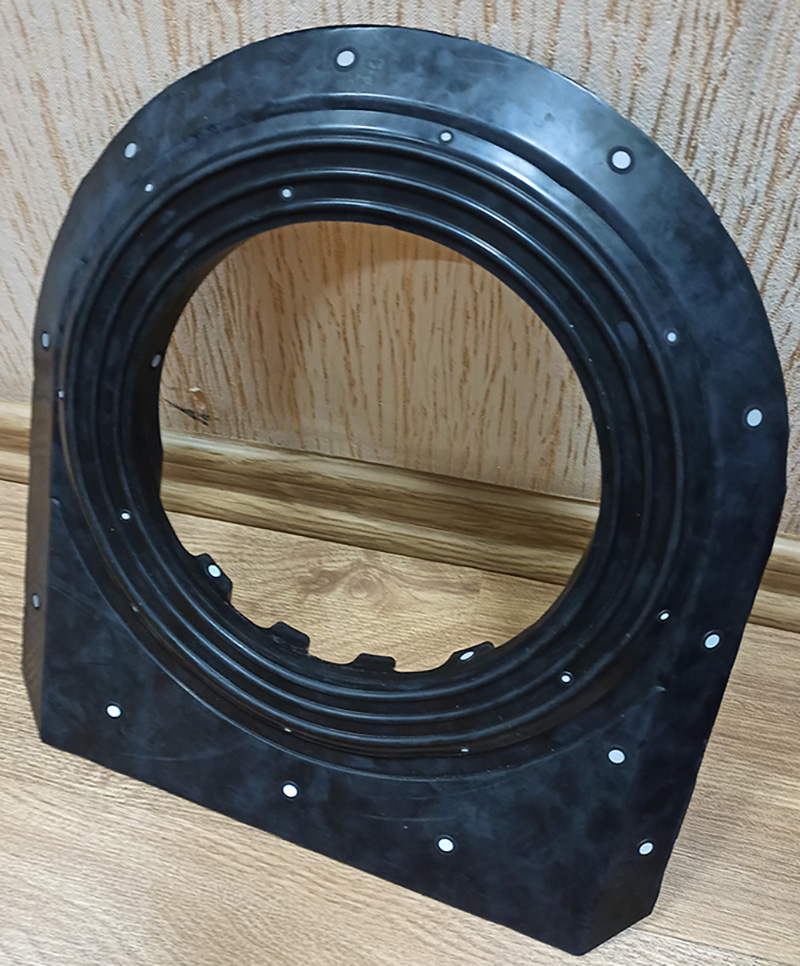

Рисунок 3,4 (Подготовленная деталь для сканирования)
Для сканирования применялся ручной (портативный) лазерный 3D-сканер Scantech KScan20. Сканирование проводилось в условиях конструкторской комнаты. Сравнение результатов сканирования и CAD модели позволило сделать заключение о том, что разработанная оснастка и изделие, полученное на ней, соответствуют конструкторско-технологической документации. Изделие было успешно запущено в серийное производство.

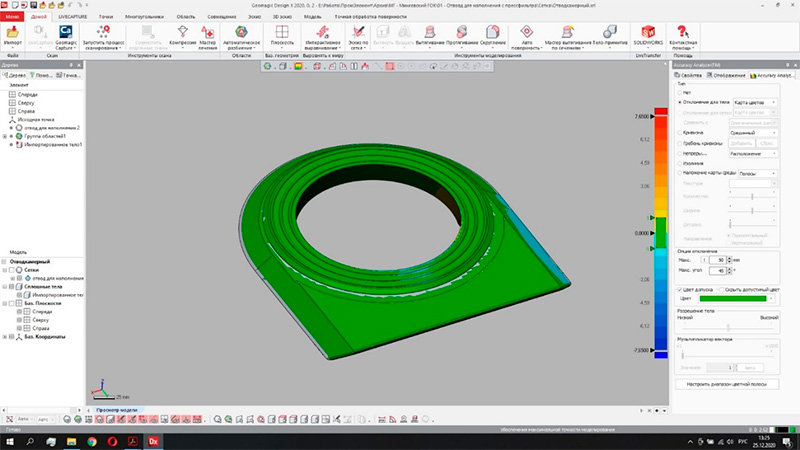

Рисунок 5 (Анализ геометрических отклонений CAD-модели отсканированной детали)

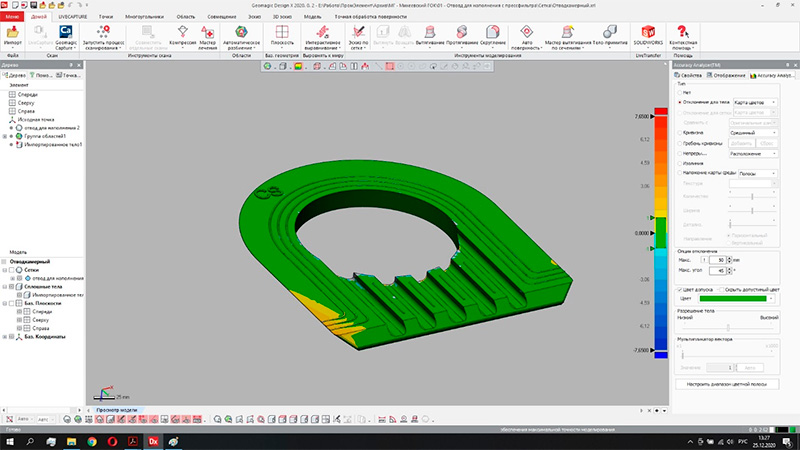

Рисунок 6 (Анализ геометрических отклонений CAD-модели отсканированной детали)
