Перед нашими специалистами была поставлена задача по созданию 3D модели «Муфта-соединение компрессора» и дальнейшей конструкторско-технологической документации для производства. Для этого было проведено 3D сканирование оригинального изделия, с последующим использованием этих данных для разработки CAD модели. Для сканирования применили ручной (портативный) лазерный 3D-сканер Scantech KScan20.

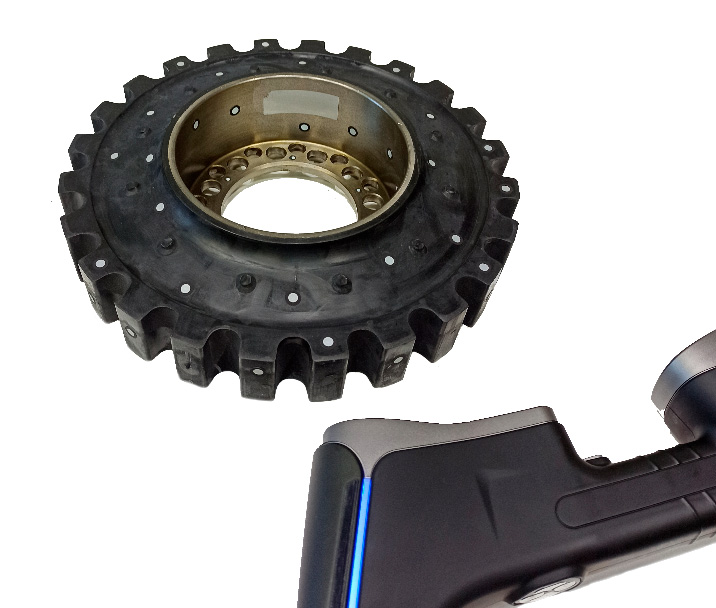

Рисунок 1 (Деталь для сканирования)
Перед сканированием на деталь были нанесены одноразовые светоотражающие метки.
На рисунке 2 показаны 3D модели изделия разработанные на основе данных 3D сканирования.

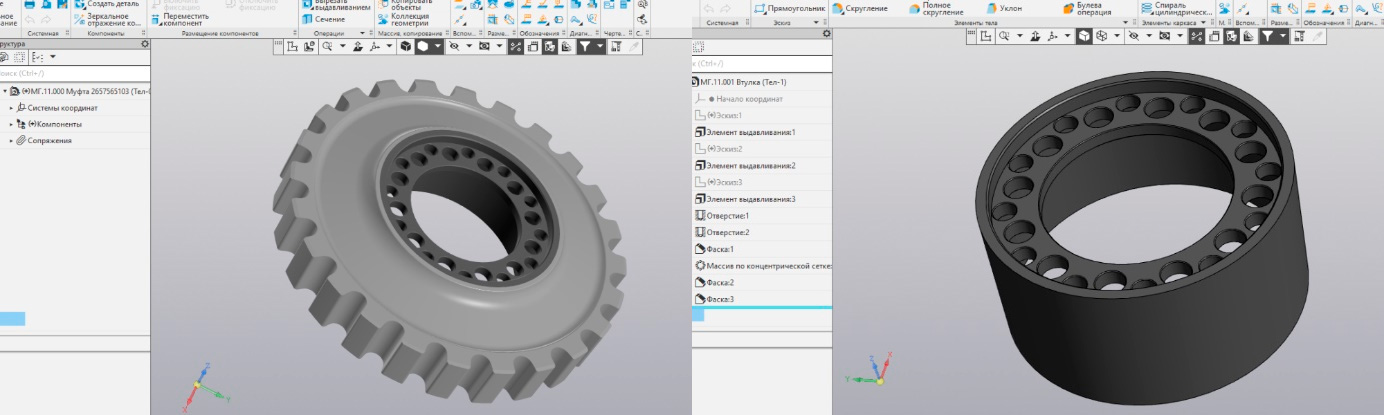

Рисунок 2 (CAD модели изделия)
При построении 3D модели муфты дополнительно проведен анализ геометрических отклонений построенной модели от данных сканирования. Результат анализа позволил сделать вывод о качественном построении. Согласно разработанной технологической документации, были получены первые образцы изделия и запущено его серийное производство.

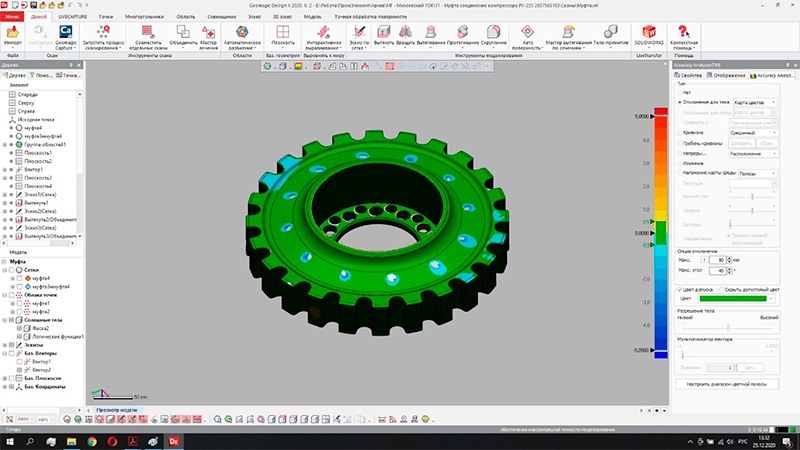

Рисунок 3(Анализ отклонений CAD модели от результатов сканирования изделия)
