Стоимость услуги 3d сканирования зависит от нескольких факторов:
- требования к конечному результату,
- сложность объекта для сканирования,
- необходимость доработки 3d модели,
- срочность и условия проведения работ,
- необходимость выезда со сканером на территорию заказчика.
Вид работ |
Описание |
Стоимость |

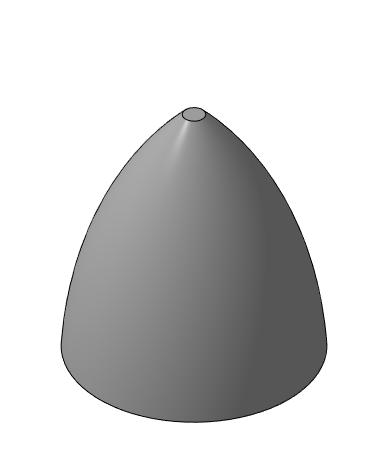

3d сканирование с обработкой, детали простой конфигурации. Формат: STL |
Простая конфигурация: деталь без острых кромок, труднодоступных полостей, большого количества поверхностей и мелких элементов. Объем работ: - подготовка объекта для 3д сканирования (чистка, нанесение меток), - сканирование и объединение облаков точек для создания одной сетки, - исправление различных дефектов в сетке. |
От 3000 руб. |

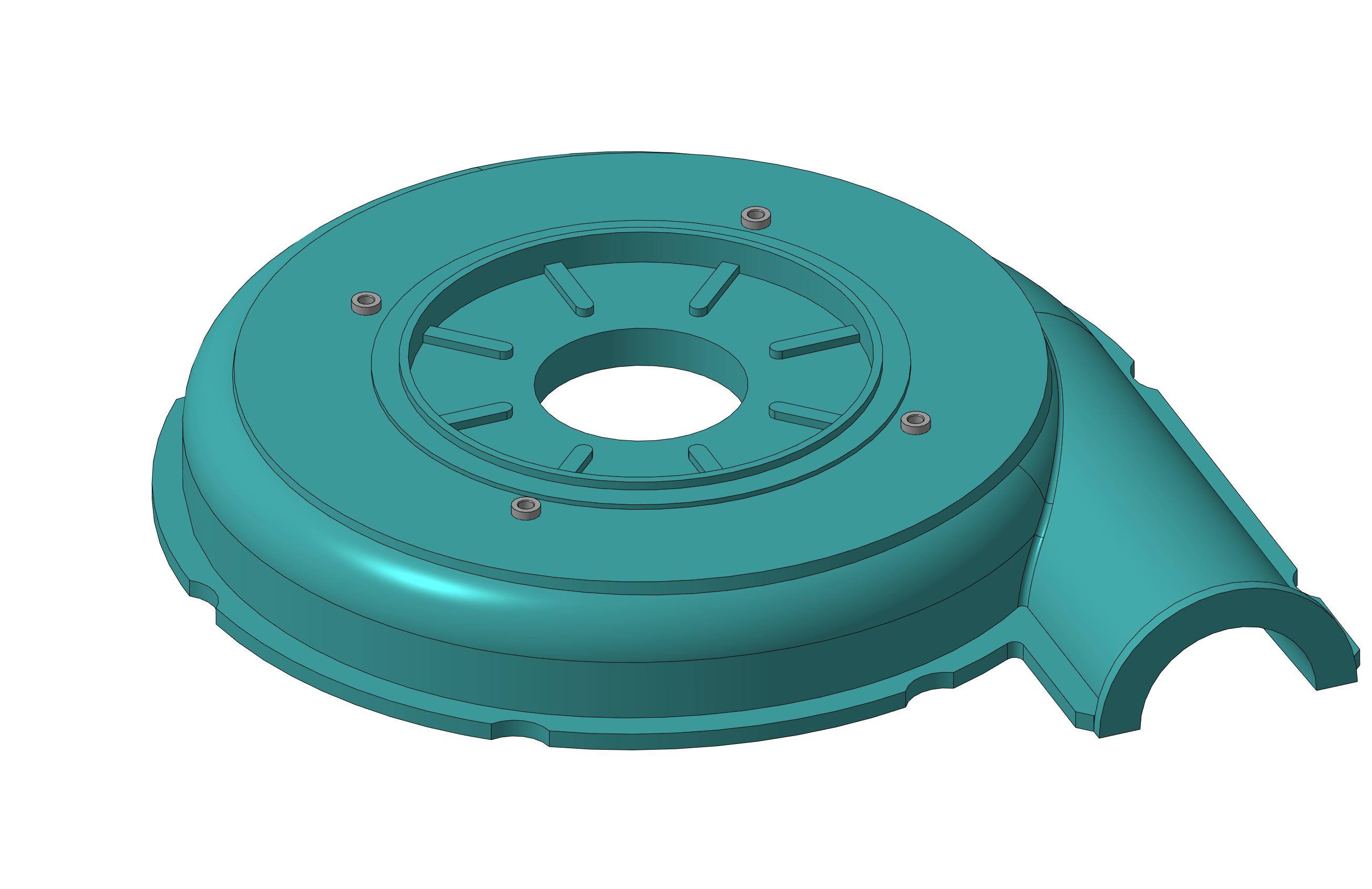

3d сканирование с обработкой, детали сложной конфигурации. Формат: STL |
Сложная конфигурация: деталь с острыми кромками / труднодоступными полостями / с большим количеством поверхностей или мелких элементов. Дополнительный объем работ: - доработка элементов, не попавших в зону сканирования; - доработка геометрии объекта до требуемых параметров; - восстановление небольших зазоров в сетке; - ручное выравнивание NURBS-поверхностей. |
От 5000 руб. |

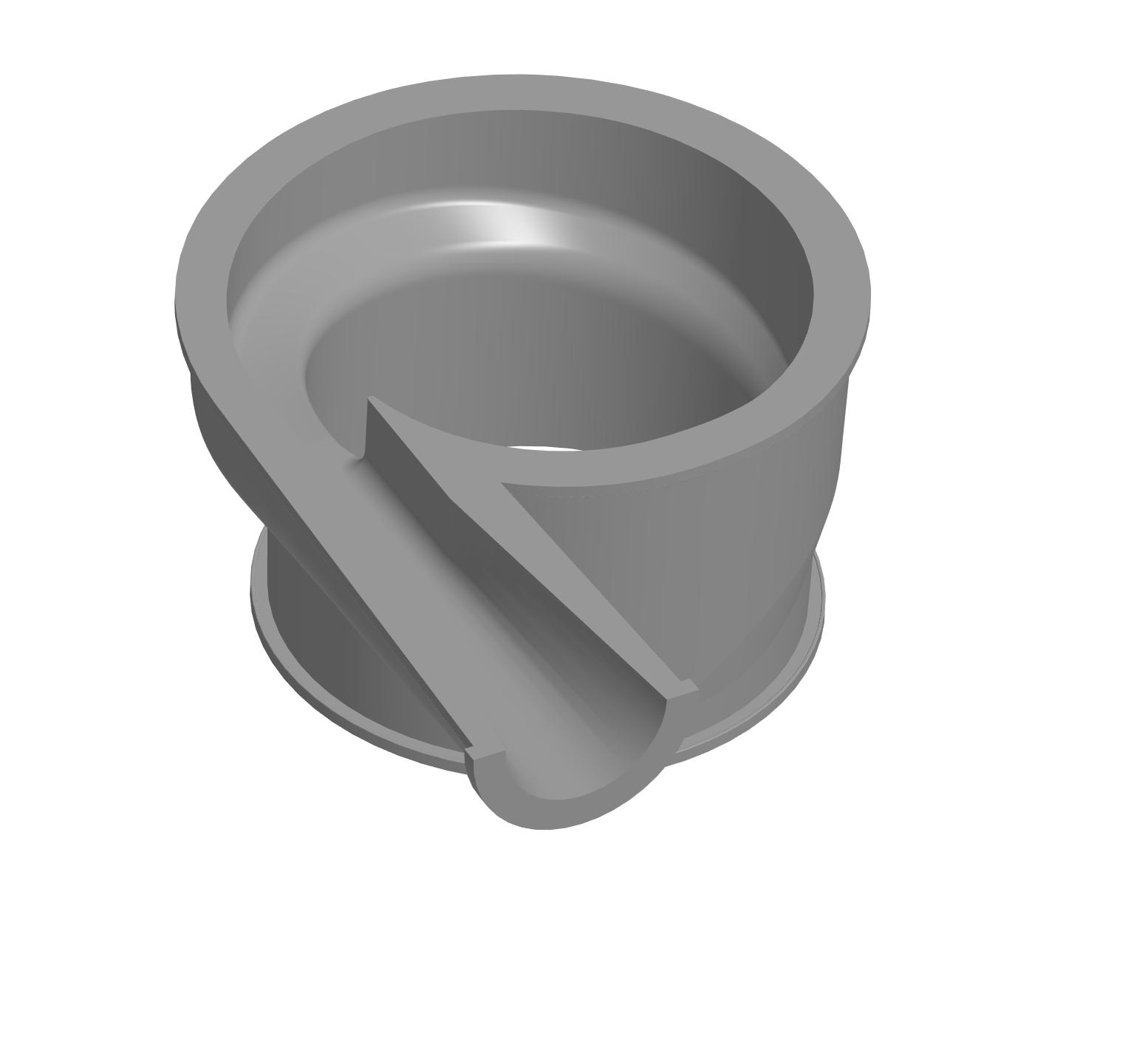

Твердотельная CAD-модель. Формат: STEP, STP, IGES, X_T. |
Дополнительный объем работ: построение твердотельной модели в CAD-формате единым телом, без разбиения на эскизы и операции (без дерева построений). |
От 5000 руб. |

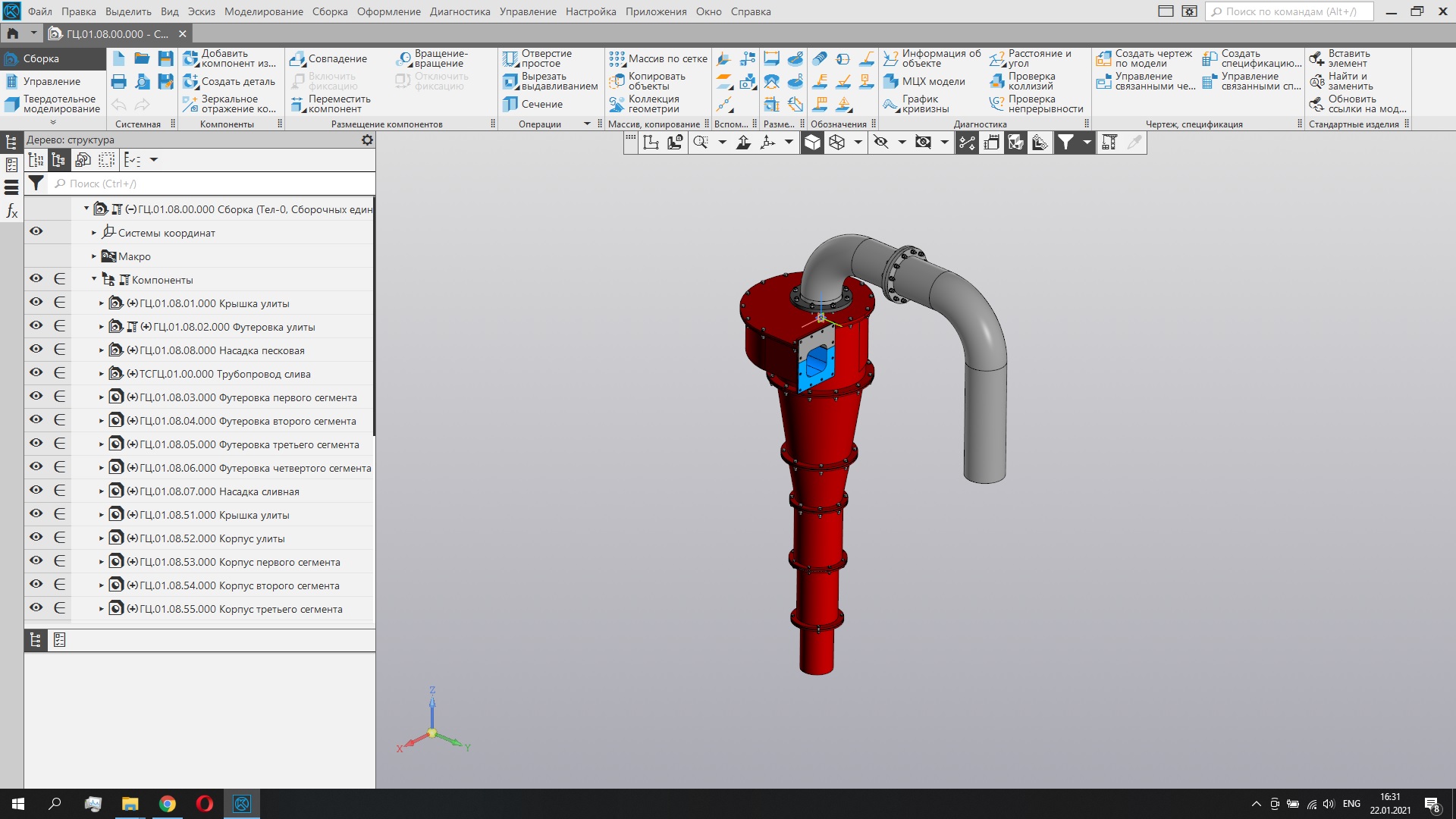

Твердотельная CAD-модель с деревом построений Формат: в формате CAD-программы. |
Дополнительный объем работ: построение редактируемой твердотельной модели в CAD-формате с разбиением на детали, с деревом построений. |
От 7000 руб. |
3d модель с чертежом. Формат чертежа: pdf или исходник в формате CAD-программы для редактирования. |
Дополнительный объем работ: разработка чертежа с привязкой к модели. |
+ 20-30% к стоимости модели |
Характеристики детали, которые влияют на стоимость услуг:
Размер. Стандартными считаются детали с размерами до 35 см.
При сканировании более крупных деталей увеличивается время на подготовку детали и количество меток, необходимых для сканирования. Деталь в этом случае необходимо сканировать по частям и затем сшивать в софте сканера.
Кроме того, чтобы сканирование крупногабаритных объектов происходило с высокой точностью и минимальной накапливаемой погрешностью необходимо использовать систему фотограмметрии.
Масса. Стандартным считается сканирование детали весом до 10 кг.
Деталь более 10 кг требует больших физических усилий при ее подготовке к сканированию и переворачивании во время сканирования.
Деталь более 50 кг требует спец. средств для подъема/переворота (грузовой кран, погрузчик).
Конфигурация детали и рельеф поверхности.
Детали с труднодоступными местами представляю отдельную сложность для сканирования. Труднодоступными являются: глубокие отверстия с разными внутренними диаметрами и резьбой, раковины, загибающиеся детали и т.д. Такие элементы могут не попасть в зону видения сканера и не будут отражены в сканированной модели. В таком случае размеры необходимо снимать вручную, и затем в программном обеспечении дорабатывать результаты сканирования, также вручную.
Дополнительное время на обработку сканированной модели потребуется, если поверхность пористая или неровная (артефакты и раковины, полученные при литье, или присутствуют сварные швы).
Сложный рельеф поверхности (большое количество криволинейных поверхностей, элементов детали) не повлияет на трудоемкость сканирования, но сильно повлияет на трудоемкость обработки, особенно при построении твердотельной модели.
Кроме того, чертеж такой детали также потребует больше времени, чем чертеж простой плоской детали.
Встречаются также небольшие, и на первый взгляд вроде бы несложные детали, но из-за большого количества размеров (радиусы, отверстия, вырезы и т.д.) выполнение чертежа становится трудоемкой задачей. К примеру: лопасть может выглядеть несложной деталью, но для оформления чертежа по этой детали необходимо построить большое количество видов и сечений.
Необходимость доработки 3d модели.
При необходимости восстановления разрушенных или изношенных частей детали или при наличии пожеланий заказчика по модернизации обязательно потребуется построение твердотельной CAD-модели с конструкторской доработкой.
