Расчет цен на конструкторскую документацию (КД) базируется на «Справочнике базовых цен на разработку конструкторской документации оборудования индивидуального изготовления» выпущенном в 1998 году ГП «ЦЕНТРИНВЕСТпроект» Минземстроя России и ЗАО «ПромтрансНИИпроект», и введенном в действие по согласованию с Комитетом РФ по машиностроению 14.10.96 г. № 8/3-4-271.

Данный справочник является рекомендуемым для определения базовых цен с целью последующего формирования договорных цен на разработку конструкторской документации оборудования индивидуального изготовления (КДОИИ).

Какие затраты учитываются в цене?

Ценами учтены затраты на:

  • конструкторский контроль;
  • нормоконтроль текстового документа;
  • нормоконтроль чертежа;
  • технологический контроль;
  • сверка копии с оригиналом.

Ценами не учтены:

  • затраты на служебные командировки;
  • научно-исследовательские и опытно-конструкторские работы;
  • участие в проведении испытаний, корректировка КДОИИ опытных образцов.
  • Классификация работ по сложности и новизне.
  • Изделия или проекты, на которые требуется разработать конструкторскую документацию, делятся на 6 групп сложности и 5 групп новизны.

Сложность определяется по одному из следующих признаков:

  • Функциональное описание изделия. По этому признаку может классифицироваться разработка КДОИИ в целом;
  • Количество размеров чертежа. По этому признаку может классифицироваться разработка чертежей общего вида, теоретического, габаритного и монтажа, а также чертеж детали;
  • Количество деталей, входящих в сборочный чертеж. По этому признаку классифицируется сборочный чертеж;
  • Количество элементов схемы. По этому признаку классифицируются схемы электрические, гидравлические, пневматические и кинетические.

Характеристика групп сложности

Группа сложности

Характеристика групп сложности

1

Простое механическое изделие.

Количество размеров на чертеже до 12.

Количество деталей в сборочном чертеже до 12.

Количество элементов схемы до 13.

2

Изделие, включающее в себя несколько самостоятельных узлов, сравнительно простых по конструкции.

Количество размеров на чертеже 13-21.

Количество деталей в сборочном чертеже 13-26.

Количество элементов схемы 14-27.

3

Изделие, имеющее электрические, гидравлические (пневматические) узлы, большое число элементов взаимодействия и связи.

Количество размеров на чертеже 22-35.

Количество деталей в сборочном чертеже 27-59.

Количество элементов схемы 28-37.

4

Изделие полуавтоматического или автоматического типа, в котором полностью или частично автоматизированы сложные рабочие и вспомогательные процессы.

Количество размеров на чертеже до 36-60.

Количество деталей в сборочном чертеже до 60-131.

Количество элементов схемы до 38-50.

5

Изделие со сложной системой контроля, автоматические поточные линии, содержащие новые виды оборудования, системы управления и регулирования.

Количество размеров на чертеже 61-103.

Количество деталей в сборочном чертеже 132-295.

Количество элементов схемы 51-68.

6

Изделие особой сложности с электронными системами, требующее поисковых научно-исследовательских работ.

Количество размеров на чертеже 104 и более.

Количество деталей в сборочном чертеже 296 и более.

Количество элементов схемы 69 и более.

Новизна определяется по одному из следующих признаков:

  • Функциональное описание изделия. По этому признаку может классифицироваться разработка КДОИИ изделия в целом;
  • Количество показателей технического уровня и качества изделия (в соответствии с ГОСТ 2.116-84), которые указываются в техническом задании (ТЗ) на разработку КДОИИ.

Характеристика групп новизны

Группа новизны

Характеристика групп новизны

А

Изделие, не имеющее существенных конструктивных изменений по сравнению с аналогом.

Количество показателей технического уровня и качества изделия до 20.

Б

Изделие, предусматривающее модификацию аналога с использованием унифицированных элементов и нормализованных деталей и узлов.

Количество показателей технического уровня и качества изделия 21-30.

В

Изделие с новыми конструктивными и технологическими решениями по сравнению с аналогом.

Количество показателей технического уровня и качества изделия 31-44.

Г

Изделие со всеми новыми параметрами по сравнению с аналогом, требующее экспериментальной проверки отдельных составных частей.

Количество показателей технического уровня и качества изделия 45-74.

Д

Изделие, предусматривающие применение принципиально новых процессов или методов работы, требующее экспериментальной проверки всех составных частей и их взаимодействия в заданных параметрах.

Количество показателей технического уровня и качества изделия 75 и более.

Порядок определения базовой цены на разработку конструкторской документации.

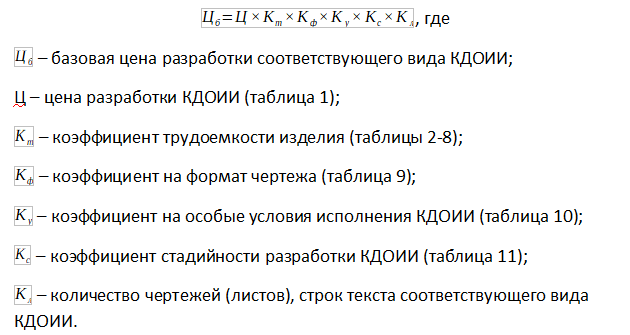

Базовая цена разработки конструкторской документации определяется раздельно по каждому виду КДОИИ соответствующей стадии разработки по формуле:

Цены на разработку конструкторской документации

№ п/п

Код КД

Наименование документа или работы

Единица измерения

Цена, руб (Ц)

№ табл. (Km)

1

СБ

Сборочный чертеж

Лист формата А1

1644

2

2

ВО

Чертеж общего вида

2949

3

3

ТЧ

Теоретический чертеж

881

4

4

ГЧ

Габаритный чертеж

813

4

5

МЧ

Монтажный чертеж

542

4

6

Чертеж детали

Лист формата А4

101

3

7

Э1, Э2

Схемы электрические структурная и функциональная

Лист формата А2

1711

5

8

Э3

Схема электрическая принципиальная

2118

5

9

Э4, Э5

Схемы электрические соединений и подключений

1067

5

10

Г, П

Схемы гидравлическая и пневматическая

1966

6

11

К

Схема кинематическая

1610

6

12

Спецификация

Строка

15

-

13

РР

Расчет

Лист формата А4

559

7

14

ПЗ

Пояснительная записка

389

8

15

Документы эксплуатационные и ремонтные

372

8

16

ТЗ

Техническое задание

1525

8

17

Заявка на изобретение

1864

8

Примечание: цены установлены по состоянию на 01.01.95 г. в масштабе цен, принятом с 01.10.2020 г.

Коэффициент трудоемкости оборудования (Km) определяется по таблицам 2-8:

Таблица 2 – Определение Km для сборочного чертежа (к пункту 1 таблицы 1)

Группа новизны

Группа сложности

1

2

3

4

5

6

Коэффициент Km

А

1,0

1,5

2,3

3,5

5,3

6,1

Б

1,1

1,6

2,5

3,7

5,7

6,6

В

1,2

1,7

2,6

4,0

6,1

7,1

Г

1,2

1,8

2,8

4,3

6,4

7,5

Д

1,3

2,0

3,0

4,5

6,8

8,0




Таблица 3 – Определение Kдля чертежа общего вида и детали (к пунктам 2, 6 таблицы 1)

Группа новизны

Группа сложности

1

2

3

4

5

6

Коэффициент Km

А

1,0

1,1

1,3

1,5

1,7

1,9

Б

1,1

1,3

1,5

1,7

1,9

2,2

В

1,3

1,5

1,7

1,9

2,2

2,5

Г

1,5

1,7

1,9

2,2

2,5

2,9

Д

1,7

1,9

2,2

2,5

2,9

3,3




Таблица 4 – Определение Kдля чертежей теоритического, габаритного и монтажного (к пунктам 3, 4, 5 таблицы 1)

Группа новизны

Группа сложности

1

2

3

4

5

6

Коэффициент Km

А

1,0

1,5

2,2

3,4

4,5

6,0

Б

1,2

1,8

2,6

3,9

5,2

6,9

В

1,3

2,0

3,0

4,5

6,0

8,0

Г

1,5

2,2

3,4

5,2

6,6

9,2

Д

1,8

2,6

3,9

6,0

8,0

10,5




Таблица 5 – Определение Kдля схем электрических (к пунктам 7-9 таблицы 1)

Группа сложности

1

2

3

4

5

6

Коэффициенты Km

1,0

1,8

2,4

3,1

4,1

6,3




Таблица 6 – Определение Kдля схем гидравлических, пневматических и кинематических (к пунктам 10, 11 таблицы 1)

Группа сложности

1

2

3

4

5

6

Коэффициенты Km

1,0

1,1

1,3

1,5

1,7

1,9




Таблица 7 – Определение Kдля подготовки, проведения и оформления технических, технико-экономических и сметных расчетов (к пункту 13 таблицы 1)

Группа новизны

А

Б

В

Г

Д

Коэффициент Km

1,0

1,7

2,3

3,0

3,5




Таблица 8 – Определение Kдля разработки пояснительной записки на всех стадиях разработки КДОИИ и других текстовых документов

Группа новизны

А

Б

В

Г

Д

Коэффициент Km

1,0

1,1

1,3

1,5

1,7




Если чертеж или другая конструкторская документация выполняется на листе формата, отличающегося от формата, указанного в таблице 1 (позиции 1-11), к цене применяется поправочный коэффициент (Kф) в зависимости от фактического формата листа (таблица 9).

Таблица 9

Формат по таблице 1

Фактический формат

А4

А3

А2

А1

А0

Коэффициент Kф

А4

1,0

1,6

3,2

6,4

12,8

А3

0,4

1,0

1,6

3,2

6,4

А2

0,2

0,4

1,0

1,6

3,2

А1

0,1

0,2

0,4

1,0

1,6




При наличии особых условий разработки КДОИИ (таблица 10) к ценам (Ц) применяется поправочный коэффициент (Ky):

Таблица 10

№ п/п

Особые условия

Коэффициент Ky

1

Разработка КДОИИ на экспорт

1,3

2

Унификация типоразмеров деталей и узлов

1,5

3

Разработка КДОИИ с привязкой к действующим сооружениям и технологическим линиям

1,2

В соответствии с ГОСТ 2.103-2013, цены на разработку КДОИИ приведены в следующих стадиях:

  • техническое предложение;
  • эскизный проект;
  • технический проект;
  • рабочая документация.

Если техническим заданием предусмотрена стадийность, отличающаяся от стадийности приведенной выше, то к ценам применяется поправочный коэффициент (Kc) в соответствии с таблицей 11.

Таблица 11

№ п/п

Стадии разработки КДОИИ

Коэффициент Kстадийности

Количество заданных стадий

4

3

2

1

1

Техническое предложение

1

-

-

-

2

Эскизный проект

1

1,2

-

-

3

Технический проект

1

1

1,5

-

4

Рабочая документация

1

1

1

1,8
